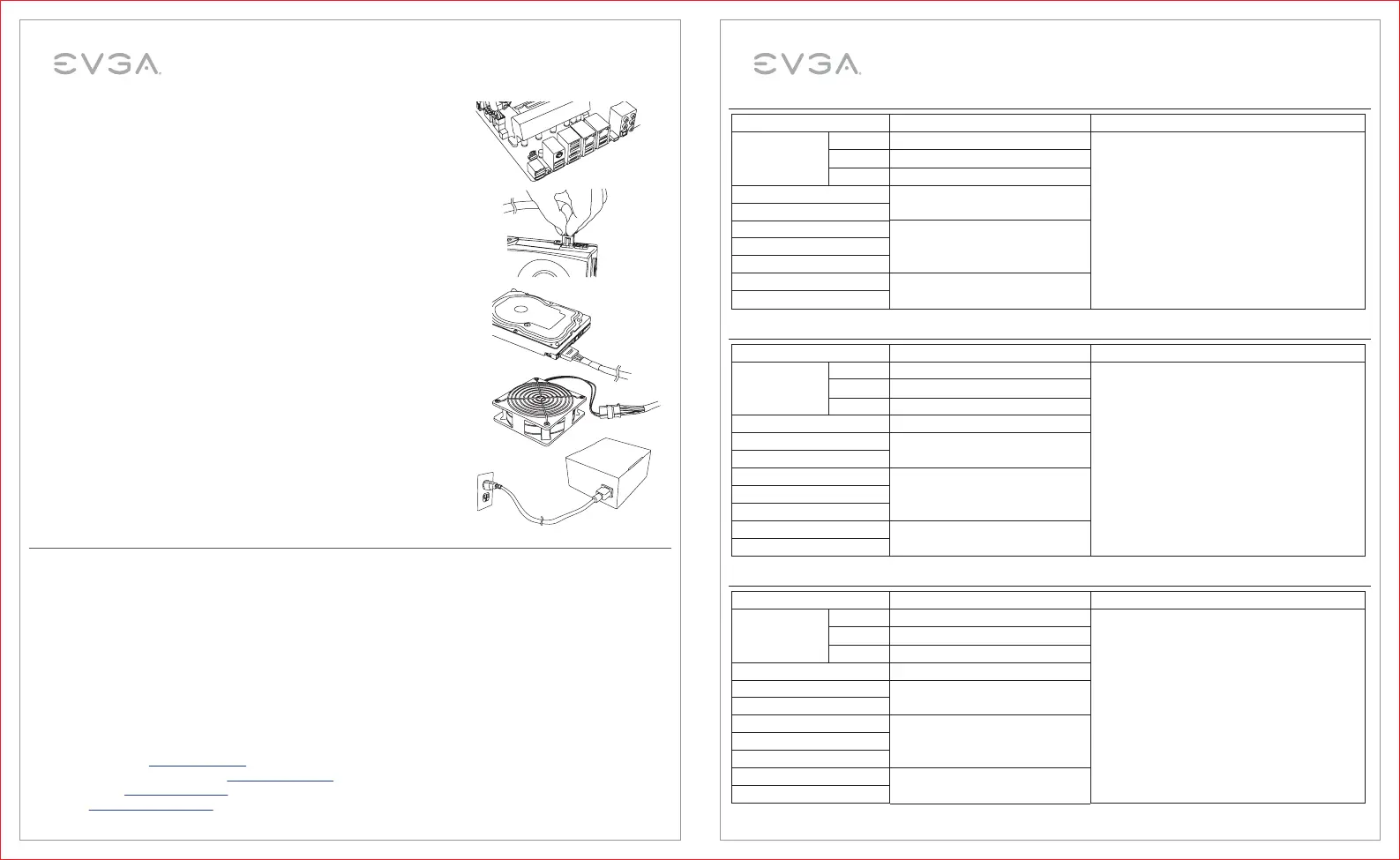

5. Connectez le câble EPS12V 4+4 broches au bloc d’alimentation et à
la carte mère. (Facultatif) – si vous planifiez un overclocking extrême
et que votre carte mère dispose de connecteurs d’unité centrale
8 broches ou 4 broches supplémentaires, connectez le deuxième câble
EPS12V 4+4 broches. Cela est uniquement nécessaire en cas
d’overclocking extrême ou pour les cartes mère d’unité centrale double.
6. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes
graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E
8 broches à un connecteur 6 broches sans avoir détaché les deux
broches supplémentaires au préalable.
7. Connectez les câbles d’alimentation SATA à tous les lecteurs de
données ou lecteurs optiques (disques durs, disques électroniques,
lecteurs optiques).
8. Raccordez les connecteurs Molex périphériques 4 broches pour les
ventilateurs, pompes, composants patrimoniaux et autres dispositifs/
adaptateurs.
9. Connectez le cordon d’alimentation AC. au bloc d’alimentation
et à la prise murale. Vérifiez que tous les éléments sont bien
raccordés et placez l’interrupteur du bloc d’alimentation sur
la position Marche.
Manuel d’utilisation. Alimentation
650W / 750W / 850W Bronze
Manuel d’utilisation. Alimentation
650W / 750W / 850W Bronze
Configuration de la nouvelle alimentation EVGA 650BQ
Connecteur Modulaire câbles
MB
CPU1
VGA1
Couleur du câble
1 x ATX 20+4-Pin
Noir
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
1 x Molex 4-Pin x 3 + 1 Floppy
Câblage rigide
VGA2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Configuration de la nouvelle alimentation EVGA 750BQ
Connecteur Modulaire câbles
MB
CPU1
VGA1
Couleur du câble
1 x ATX 20+4-Pin
Noir
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
3 x SATA 5-Pin x 3
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Câblage rigide
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Configuration de la nouvelle alimentation EVGA 850BQ
Connecteur Modulaire câbles
MB
CPU1
VGA1
Couleur du câble
1 x ATX 20+4-Pin
Noir
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Câblage rigide
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Q: Je vois plus de quatre trous de vis à l’arrière du bloc d’alimentation, l’emballage ne contient cependant que
quatre (4) vis, manque-t-il des vis?
R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d’alimentation EVGA sur le boîtier.
Le bloc d’alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les différents
boîtiers disponibles aujourd’hui.
Q: Mon bloc d’alimentation comprend deux (2) câbles EPS pour ma carte mère, dois-je connecter les deux?
R: La plupart des cartes mère modernes ont uniquement besoin d’une (1) connexion EPS 4+4 ou 8 broches.
Sur certains modèles, une connexion 4+4 broches supplémentaire est disponible sur la carte mère pour les
configurations à unité centrale double ou en cas de surcadençage extrême. Si votre carte mère prend en charge
les connexions EPS 8 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour
plus de détails sur le fonctionnement et l’alimentation des connexions EPS.
Tous les produits EVGA bénéficient de garanties optimales et d’une assistance technique à votre écoute.
Vous pouvez joindre l’assistance:
- aux États-Unis, au +1-888-881-3842 option 1, option 3. Vous pouvez également nous contacter par courrier
électronique, à l’adresse suivante: support@evga.com.
- en Europe, au +49 89 189 049 11. Vous pouvez également nous contacter par courrier électronique, à l’adresse
suivante: support-eu@evga.com.
Foire aux questions
FrançaisFrançais
