Manuale utente Unità alimentazione
650W / 750W / 850W Bronze
Manuale utente Unità alimentazione
650W / 750W / 850W Bronze
Configurazione dei cavi EVGA 650BQ
Connettore modulare Cavi
MB
CPU1
VGA1
Colore cavo
1 x ATX 20+4-Pin
Nero
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
1 x Molex 4-Pin x 3 + 1 Floppy
Cablaggio fisso
VGA2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Configurazione dei cavi EVGA 750BQ
Connettore modulare Cavi
MB
CPU1
VGA1
Colore cavo
1 x ATX 20+4-Pin
Nero
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
3 x SATA 5-Pin x 3
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cablaggio fisso
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2
Configurazione dei cavi EVGA 850BQ
Connettore modulare Cavi
MB
CPU1
VGA1
Colore cavo
1 x ATX 20+4-Pin
Nero
1 x EPS/ATX12V 8(4+4)-Pin
1 x PCI-E 6-Pin + 8(6+2)-Pin
1 x EPS/ATX12V 8(4+4)-Pin
2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4
2 x PCI-E 6-Pin + 8(6+2)-Pin
1 x Molex 4-Pin x 2
1 x Molex 4-Pin x 3 + 1 Floppy
Cablaggio fisso
VGA2
CPU2
VGA3
SATA1
SATA2
SATA3
PERIF1
PERIF2

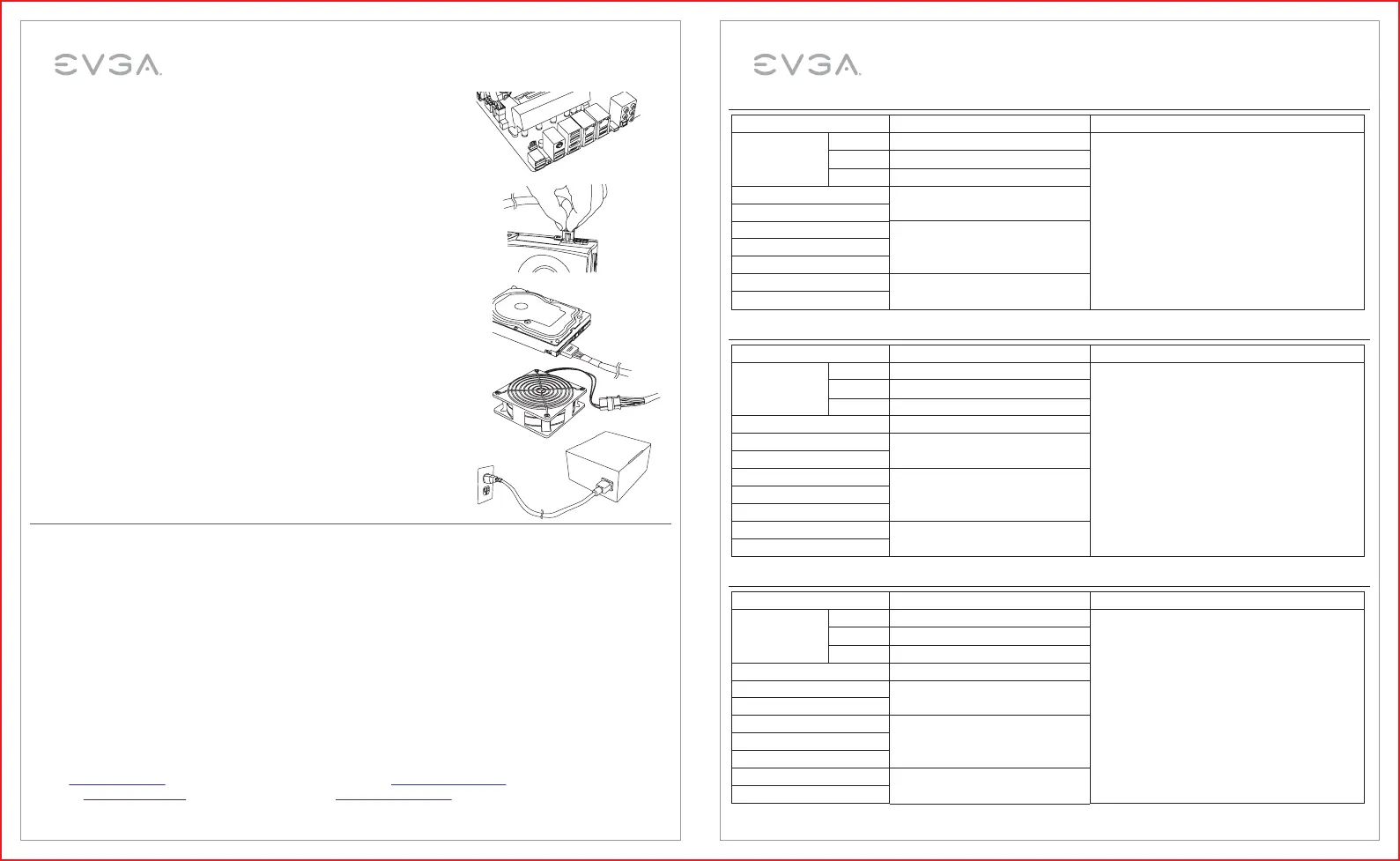

5. Collegare il cavo EPS12V da 4+4 pin alla scheda madre.
(Opzionale) – se si intende utilizzare un overclocking estremo e la propria
scheda madre supporta connettori per l’alimentazione della CPU a 8 pin o
4 pin, collegare il secondo cavo EPS12V da 4+4 pin. Questo è solo necessario
per un overclocking estremo o per schede madri con doppia CPU.
6. Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche.
NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore a 6 pin
senza prima rimuovere i due pin supplementari.
7. Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità ottiche
(hard disk, unità allo stato solido, unità ottica).
8. Collegare i connettori “Molex” periferici a 4 pin per le ventole, le pompe,i
componenti legacy e altri dispositivi/adattatori.
9. Collegare il cavo di alimentazione CA all’alimentatore e alla presa a muro.
Controllare tutti i collegamenti per assicurarsi che siano ben saldi e accendere
l’alimentatore premendo l’interruttore di alimentazione (posizione “ON”).
Domande e risposte
ItalianoItaliano
34 35
D. Sul retro dell’alimentatore sono presenti più di quattro fori per le viti, ma nella confezione ci sono solo (4) viti;
mancano alcune viti?
R. Non manca nulla; l’alimentatore EVGA viene montato nel case con le quattro viti in dotazione. L’alimentatore è
dotato di più di (4) fori per offrire una compatibilità ottimale con tutti i design dei case moderni.
D. La mia unità di alimentazione EVGA include (2) cavi EPS per la scheda madre; è necessario collegarli entrambi?
R. Le schede madri necessitano di (1) solo collegamento EPS a 4+4 o 8 pin. Su alcuni modelli, la scheda madre
è dotata di un collegamento a 4+4 o 8 pin aggiuntivo per configurazioni a doppia CPU o per un overclocking
estremo. Se la scheda madre supporta due collegamenti EPS a 4+4 pin, consultare il manuale del produttore
della scheda madre per dettagli sul funzionamento e l’alimentazione dei collegamenti EPS.
D. Se ho un problema o una domanda, è possibile richiedere assistenza?
R. TUTTI i prodotti EVGA sono supportati da garanzie top tier e da supporto tecnico. Se si necessita di supporto
per il proprio alimentatore, vedere i dettagli di contatto di seguito:
USA:
+1-888-881-3842 opzione 1, opzione 3 o inviare un’e-mail a support@evga.com .
Europa:
+49 89 189 049 11 o inviare un’e-mail tramite eu.evga.com/support .
