CFI EXTEL MULTI PRO - 12/2011
IT4
b. Collegamento della bocchetta, della serratura elettrica o della motorizzazione del cancello
Collegare una bocchetta, o una serratura elettrica, sui terminali 7 e 8 del modulo esterno.
Il comando della bocchetta o della serratura elettrica si effettua tramite pressione breve (1 sec.) del tasto
sul ricevitore.
Importante: la bocchetta o la serratura elettrica da installare devono imperativamente essere dotati di memoria
meccanica come tutti gli articoli EXTEL. Per il cablaggio è opportuno far riferimento all’etichetta incollata sul retro
della pulsantiera esterna .
Per il comando di un automatismo sui terminali 5 e 6 e i due terminali di “comando esterno” dell’automatismo.
Il comando dell’automatismo si effettua premendo per 3 secondi il tasto
sul ricevitore.
Tali funzioni sono valide solo se il ricevitore è sollevato
c. Collegamento di un ricevitore suplementare (opzione CB BUS PRO 2)
Un combinato supplementare CB BUS PRO 2 può essere collegato parallelamente sul combinato più vicino.
È possibile collegare fino a 6 ricevitori supplementari CB BUS PRO 2.
Intercomunicazione tra i ricevitori di una stessa famiglia (opzione CB BUS PRO 2) : Il pulsante permette di
chiamare i ricevitori e di conversare con discrezione. (Questa funziona disattiva le chiamate dal modulo esterno per
tutto il tempo della conversazione), L’intercomunicazione è interrotta in caso di chiamata per un’altra abitazione
proveniente dalla pulsantiera esterna
d. Collegamento dell’alimentazione elettrica
Collegare direttamente ai morsetti 1 e 2 presenti sulla parte posteriore del ricevitore (Fare attenzione a rispettare
le polarità)
- In un impianto dotato di più ricevitor è sufficiente un unico blocco di alimentazione.
- Installare l’alimentazione sul ricevitor più vicino alla prima pulsantiera esterna.
e Attivazione modalità 3 o 4 famiglie
Attenersi allo schema di cablaggio (fig. 6 o 7).
- Rimuovere il jumper “JP3” per attivare la modalità 3 o 4 famiglie sulla parte posteriore della pulsantiera esterna
(fig.2b - 10)

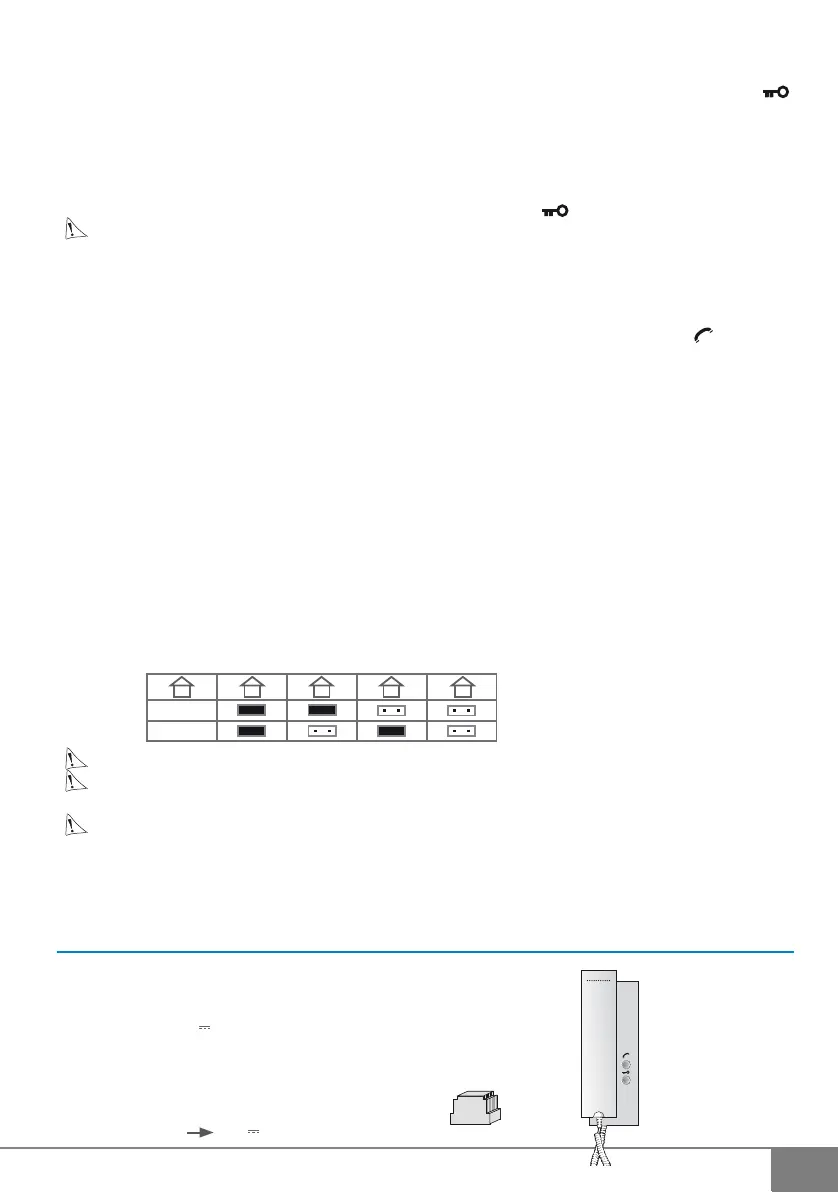

- Per assegnare il ricevitore a una famiglia (1, 2, 3 o 4) disinserire o inserire i jumper “JP1” e/o “JP2” posti sulla parte
posteriore del ricevitore (fig. 2a-6).
regolazione:
Assicurarsi di rispettare la polarità in fase di collegamento al ricevitore.
NB: la funzione di monitoraggio non è presente. È possibile comunicare con l’esterno solo dopo aver rice-
vuto una chiamata proveniente dalla pulsantiera esterna
Importante:
Durata della chiamata: circa 30 secondi (6 suonerie)
Durata della comunicazione con la pulsantiera esterna: 90 secondi max.
Durata dell’intercomunicazione tra ricevitori di una stessa famiglia: 30 secondi max
6. CARATTERISTICHE TECNICHE
a. Ricevitore (CB BUS PRO 2)
• Codice: 810010
• Alimentazione: 18 V
• Consumo: 2W
• Dimensioni (mm): 210x70x40
b. Alimentazione
• Tensione : 230V~ 18 V 1500 mA
1234
JP1
JP2
