Mettere un giunto di silicone sulla metà superiore tra la pulsantiera esterna e il muro .
5
a. Installazione della pulsantiera esterna (telecamera)
1. Incastrare la scatola in plastica facendo attenzione a non ostruire i dadi di fissaggio della pulsantiera).
2. Togliere i 2 copriviti per mezzo di un cacciavite piccolo da mettere nella tacca .
3. Collegare il cavo di collegamento rispettando lo schema di cablaggio.
4. Fissare la pulsantiera sulla scatola a muro per mezzo delle 2 viti fornite senza dimenticare il giunto stagno .
5. Rimettere i 2 copriviti.
Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente.
Poner una junta silicona en la mitad superior entre la placa exterior y el muro .
5
a. Instalación de la placa exterior (cámara)
1. Encajar la caja de plástico (3) teniendo cuidado con no obstruir las tuercas de fijación de la placa.
2. Retirar las 2 tapas de los tornillos con un pequeño destornillador que se colocará en la ranura .
3. Conectar el cable de conexión respetando el esquema de cableado.
4.
Fijar la platina en la caja que debe empotrarse con 2 tornillos entregados sin olvidar la junta de estanqueidad .
5. Volver a montar las 2 tapas de los tornillos.
No exponer la cámara directamente al sol, o a una superficie reflectante.
Colocar uma junta de silicone entre a pala e o muro a fim de evitar o escorrimento da água .
5
a. Instalação da placa de rua (câmara)
1. Encaixar a caixa plástica prestando atenção para não obstruir as porcas de fixação da platina.
2. Retirar os 2 resguardos dos parafusos através de uma pequena chave de fendas a colocar no orifício .
3. Conectar o cabo de ligação respeitando o esquema de cablagem.
4.
Fixar a placa de rua na caixa de encaixe com a ajuda dos 2 parafusos fornecidos sem esquecer a junta de vedação .
5. Montar os 2 resguardos dos parafusos.
Não expor a câmara directamente ao sol, ou sobre uma superfície reflexiva.

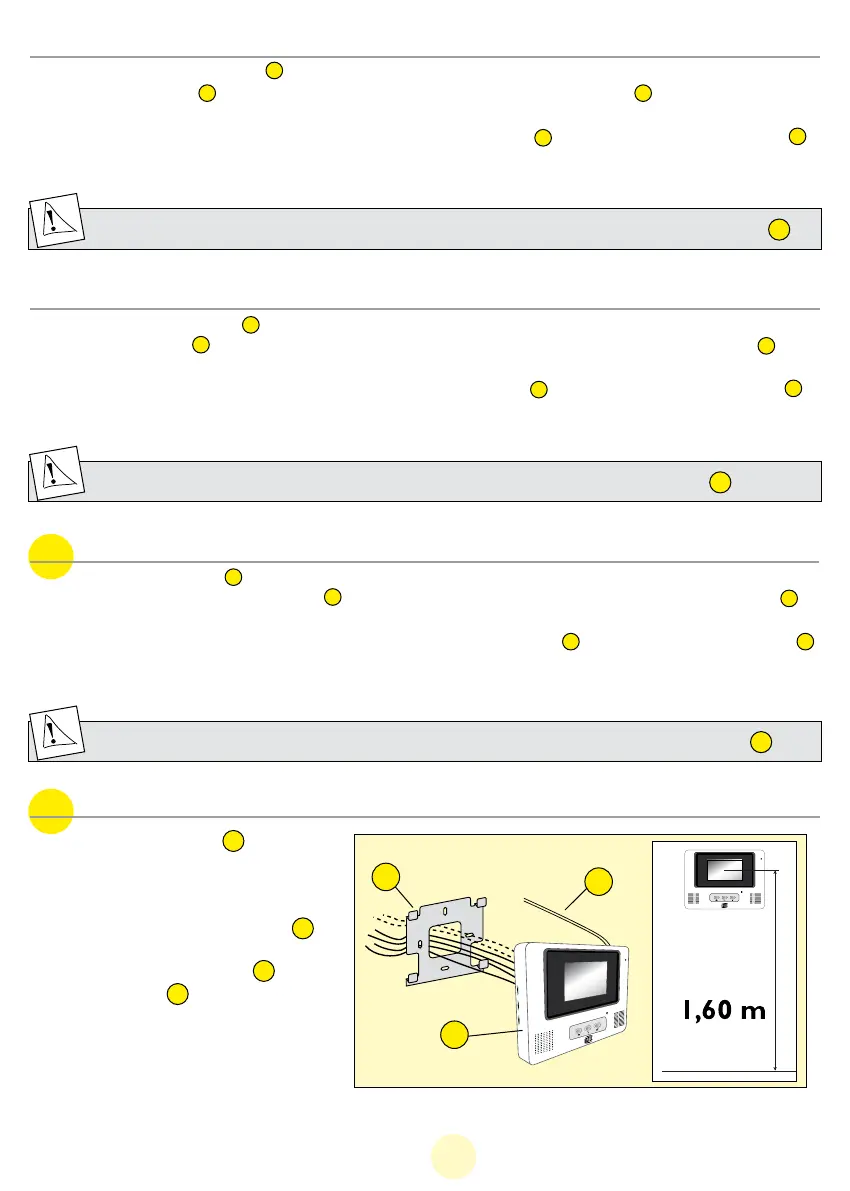

b. Installation du moniteur
1. Fixer le support mural .
2. Raccorder les fils venant de la
platine de rue et du système
d'ouverture.
3. Brancher la fiche de l'adaptateur ( au
moniteur (sans le brancher sur secteur)
4.
Mettre en place le moniteur
sur le
support mural . (2).
5. Après s'être assuré de la finalisation de
l'installation, brancher la fiche
d'alimentation de l'adaptateur sur
secteur.
3
1
2
2
3
1
10
2
Note : En cas de coupure du cordon d'alimentation veiller à respecter la polarité
3
4
1
2
6
3
4
1
2
6
3
4
1
2
6
