CANCELLI AUTOPORTANTI
Scelta della serie
Calcolato il rapporto A/C del cancello in oggetto trovare il punto nel grafico che corrisponde al peso del cancello.
Gli articoli utilizzabili sono quelli la cui curva si trova sopra questo punto. Le linee tratteggiate si
riferiscono a condizioni
di carico accettabili in termini di sicurezza ma non ottimali per la durata ed il funzionamento degli articoli, se possibile fare
riferimento alle linee continue. Tenere in ogni caso presente che:
• Per P si deve considerare il peso totale del portone in
opera, comprensivo di tutti gli accessori.
• Più il rapporto
A/C è basso e meglio lavorerà
il portone, per una riduzione di forze in gioco, di flessioni, di
basculamenti e sbandieramenti dovuti ai giochi presenti.
• E' sconsigliato avere un valore di A/C superiore a 3, e in qualunque caso deve sempre essere compreso tra 1 e 4.
• Se si sceglie la serie 3000 i carrelli devono essere orientati in modo da avere il bilancino più alto verso l’esterno.
• Per calcolare le dimensioni e i carichi agenti sul cancello FAC mette a disposizione dei suoi clienti il
CONFIGURATORE online. Per maggiori informazioni contattare FAC o visitare il sito www.facsrl.com. In caso di
condizioni non citate e extraordinarie contattare il nostro supporto tecnico.
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
1 1,2 1,4 1,6 1,8 2 2,2 2,4 2,6 2,8 3 3,2 3,4 3,6 3,8 4
Peso (Kg)

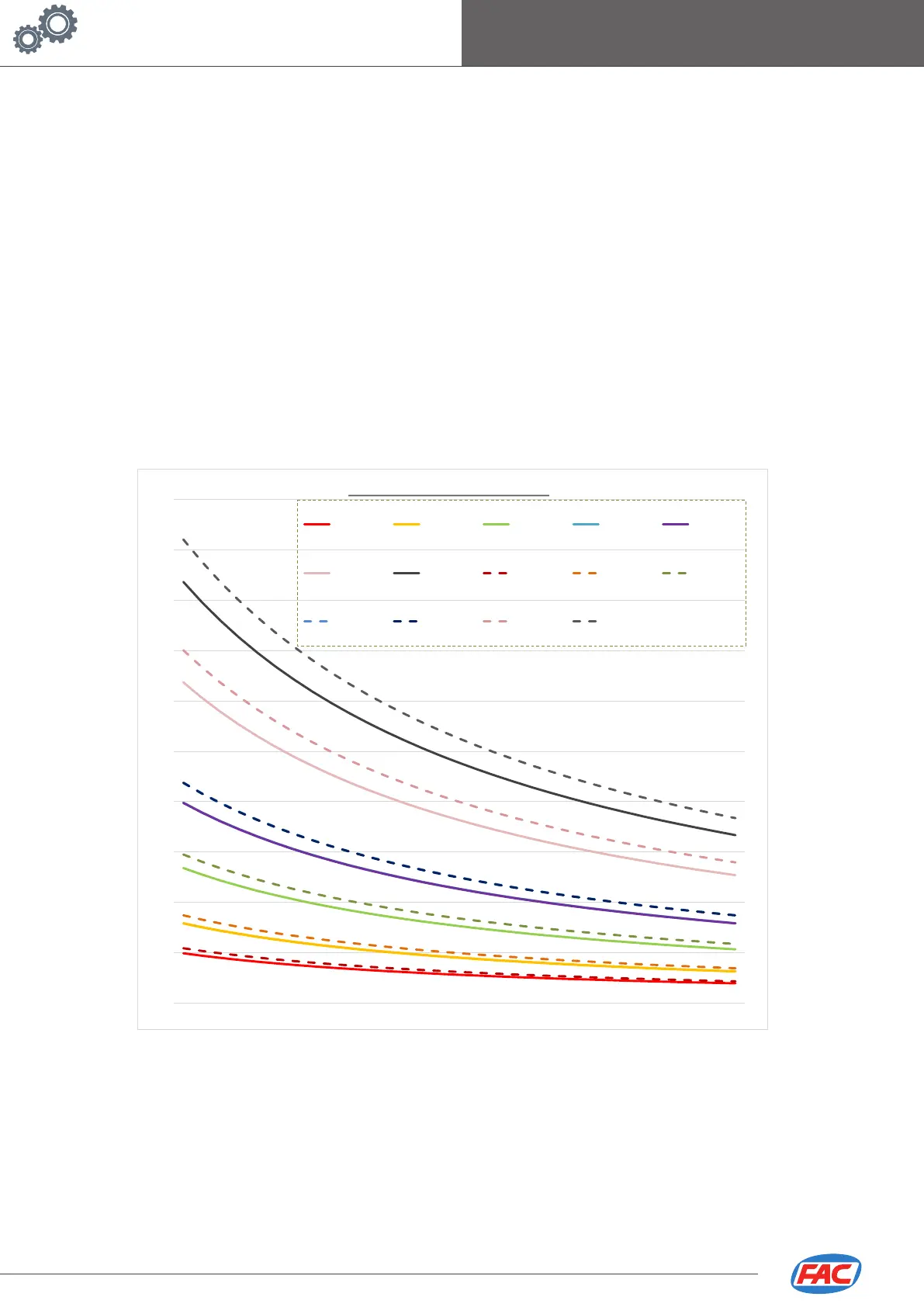

Grafico Carico Uniforme
800 900 1000 2000 2500
3000 3500 800 extra 900 extra 1000 extra
2000 extra 2500 extra 3000 extra 3500 extra
Apertura (m)
Portata (kg)
