1.
2. Rispettare la quota D nel posizionare i carrelli, in modo da ottimizzare gli s
pazi e i carichi.
3. Fissare i carrelli a terra in modo che siano appoggiati saldamente in corrispondenza dei tiranti di
ancoraggio, che siano orientati perfettamente lungo l'asse di scorrimento del cancello e che le basi
siano perfettamente orizzontali, in modo da assicurare che tutte e quattro le ruote portanti appoggino
contemporaneamente e che ruotino liberamente senza strisciare sulla rotaia;
4. Assicurarsi che i bilancini non siano bloccati e che possano oscillare liberamente sul loro perno, per
permettere alle ruote di adattarsi alle irregolarità della rotaia, mantenendo l'appoggio durante tutto il
movimento del cancello; per consentire al bilancino piccole inclinazioni laterali e correggere
eventuali piccole torsioni della rotaia o una posa non perfettamente orizzontale della base;
5. Il cancello deve essere posizionato verticalmente sopra i carrelli e la rotaia deve essere fissata
saldamente e con i piani di scorrimento delle ruote perfettamente orizzontali, in modo da garantire il
massimo appoggio su tutte le ruote dei carrelli e che i carichi che agiscono sulle ruote siano di tipo
radiale;
6. Utilizzare s
empre le ruote di estremità e il
battente,
o
in
a
lternativa
prevedere comunque un
sistema
per tenere l'estremità a sbalzo del portone bloccata e appoggiata, in modo da impedire sbandieramenti
e da scaricare parte del carico sulle ruote portanti dei carrelli quando il portone è aperto o chiuso (le
posizioni con le maggiori sollecitazioni);
NO
NO
NO

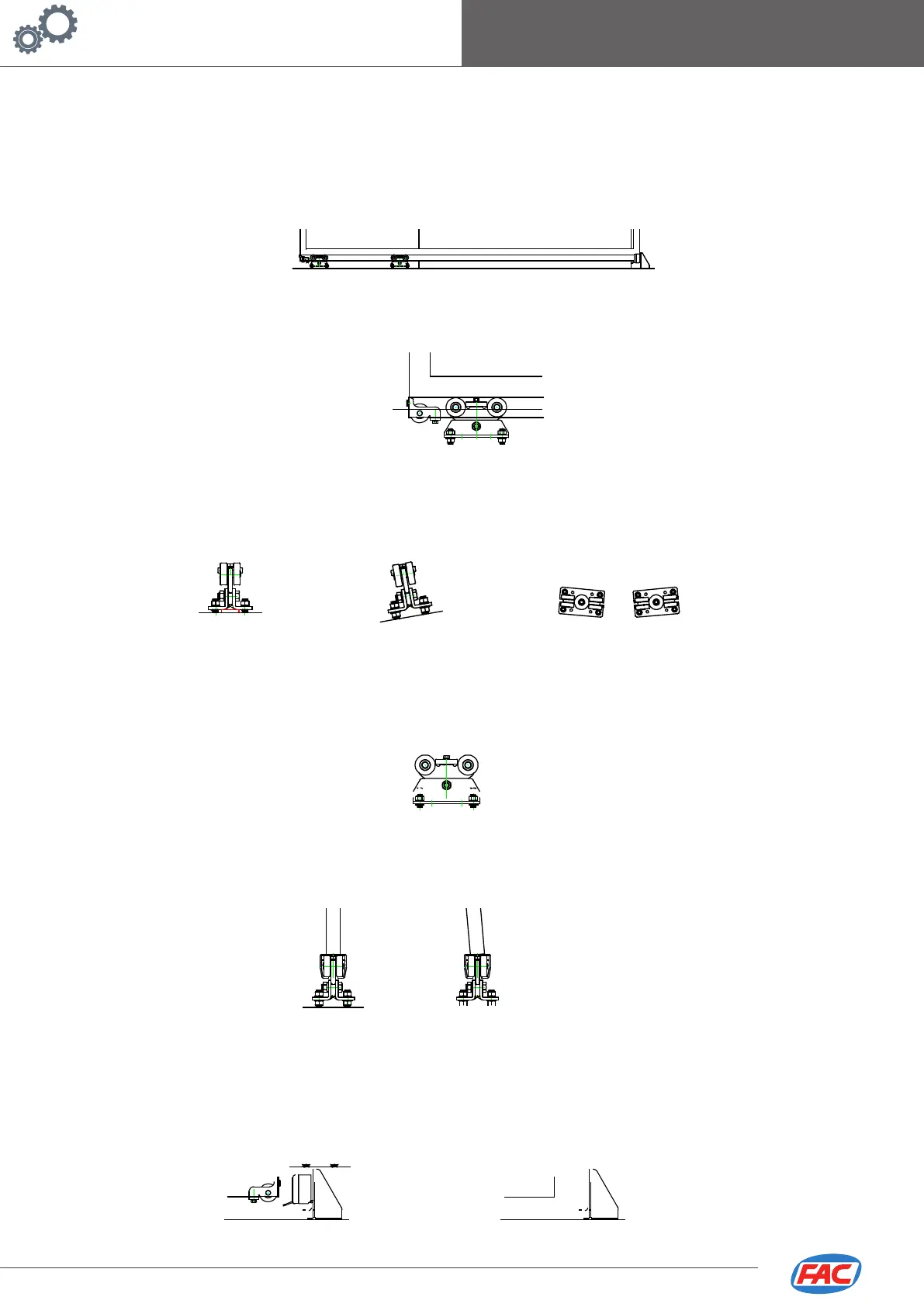

ISTRUZIONI DI MONTAGGIO
Posizione i carrelli alla distanza C ricavata dal configuratore. E' sconsigliato avere un rapporto A/C
inferiore a 3,2 al fine di contenere oscillazioni, vibrazioni e sbandieramenti del cancello durante il
movimento.
C>A/3,2
A
D
