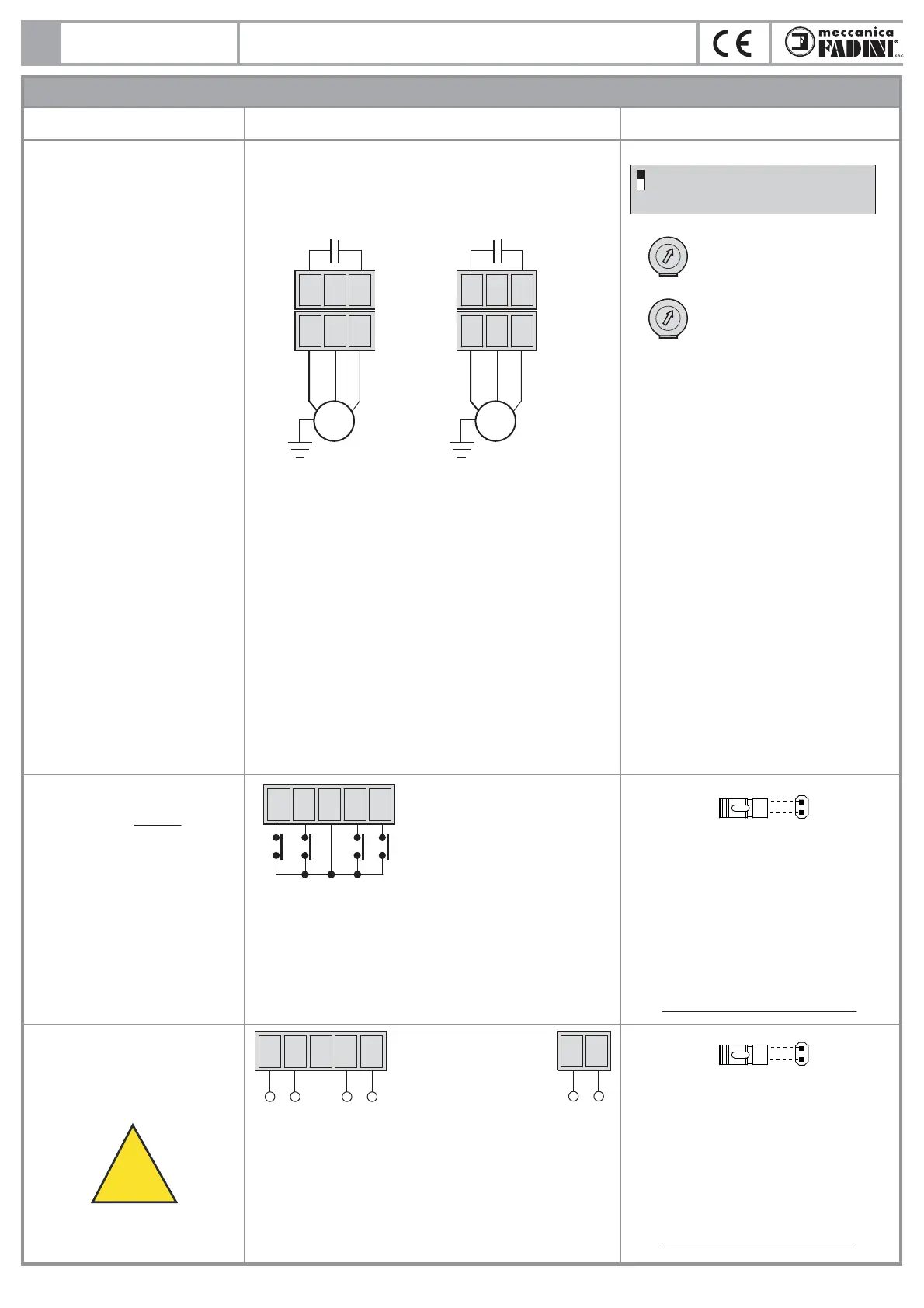

ELEKTRISCHE NETZSPANNUNGSANSCHLÜSSE
Zubehör Elektroanschlüsse
Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen
23
Elpro S20
Motoren:
Standard Endschalter:
Wichtig: Während der Verkabelung empehlt es sich nur einen
Motor an die jeweiligen Endschalter anzuschließen und jeweils
einen Absperrpoller pro Mal “einzustellen”.
16 17 18
A B
M1
COMMON
MOTOR M1
Poller Nr. 1
20 µF Zusatzkondensator
bei fehlendem Anlauf für
Motor M1
19 20 21
A B
M2
COMMON
MOTOR M2
Poller Nr. 2
20 µF Zusatzkondensator
bei fehlendem Anlauf für
Motor M2
ON: maximale Betriebszeit 90 s
OFF: maximale Betriebszeit 18 s
DIP-SCHALTER Nr. 12:
12
-
+
T1 BETRIEBSZEIT
1 s - 22 s
-
+
T2 PAUSEZEIT
1 s - 180 s
• serie Talos - Talos M30
• serie Coral - Vigilo mit LEDs
• Strabuc 930 Opinat
Bei eingesteckter STRIP -Brücke (wie auf der
Abbildung) prüft Elpro S20 jede 10 Minuten, ob
die Endschalter beim Schliessen (Poller
ausgefahren) in der richtigen Position sind; sonst
wird nur der Motor des nicht in Position
bendlichen Pollers bis zum Erreichen der
ganauen Ausfahrtposition anlaufen.
11 12 13 14 15
COMMON
ENDSCHALTER ÖFFNEN
M1 (Poller eingefahren)
ENDSCHALTER SCHLIEßEN
M1 (Poller ausgefahren)
ENDSCHALTER ÖFFNEN
M2 (Poller eingefahren)
ENDSCHALTER SCHLIEßEN
M2 (Poller ausgefahren)
Neue Endschalter
Hall Eekt Standard ab 2018
• serie Talos - Talos M30
Bei eingesteckter STRIP -Brücke (wie auf der
Abbildung) prüft Elpro S20 jede 10 Minuten, ob
die Endschalter beim Schliessen (Poller
ausgefahren) in der richtigen Position sind; sonst
wird nur der Motor des nicht in Position
bendlichen Pollers bis zum Erreichen der
ganauen Ausfahrtposition anlaufen.
11 12 13 14 15
ENDSCHALTER ÖFFNEN M1 graues Kabel - weißer Draht
ENDSCHALTER SCHLIEßEN M1 blaues Kabel - weißer Draht ENDSCHALTER ÖFFNEN M2 graues Kabel - weißer Draht ENDSCHALTER SCHLIEßEN M2 blaues Kabel - weißer Draht
55 56
ENDSCHALTER +24 Vdc blaues u. graues Kabel - braune Drähte
ERDUNGSENDSCHALTER blaues u. graues Kabel - grüne Drähte
+ -
!
NB: Lassen Sie die Endschalter frei,
die nicht verwendet werden.
Überbrücken Sie die nicht.
NB: Lassen Sie die Endschalter frei,
die nicht verwendet werden.
Überbrücken Sie die nicht.
D
ELEKTRONISCHE STEUERUNG ZUR KONTROLLE BIS ZU 2 AUTOMATISCH
VERSENKBAREN POLLER, MIT ODER OHNE ENDSCHALTER
