RECEPTEUR ENFICHABLE. INSTRUCTION POUR LA MEMORISATION DU CODE ET SUR LE FONCTIONNEMENT
RECEPTEUR RADIO ENFICHABLE
CONNECTEUR
A ENFICHER
PICOT
PROGRAMMATEUR
ELECTRONIQUE
SERIE ELPRO
ALIMENTATION 230 V
LED
LED
N’IMPORTE QUELLE TOUCHE DE L’EMETTEUR PEUT ETRE SELECTIONNEE POUR COMMANDER N’IMPORTE QUEL
CANAL; CECI EN POSITIONNANT LE CAVALIER “STRIP” SUR LE CANAL DESIRE, ENTRER LE CODE COMME DECRIT
CI-DESSOUS.

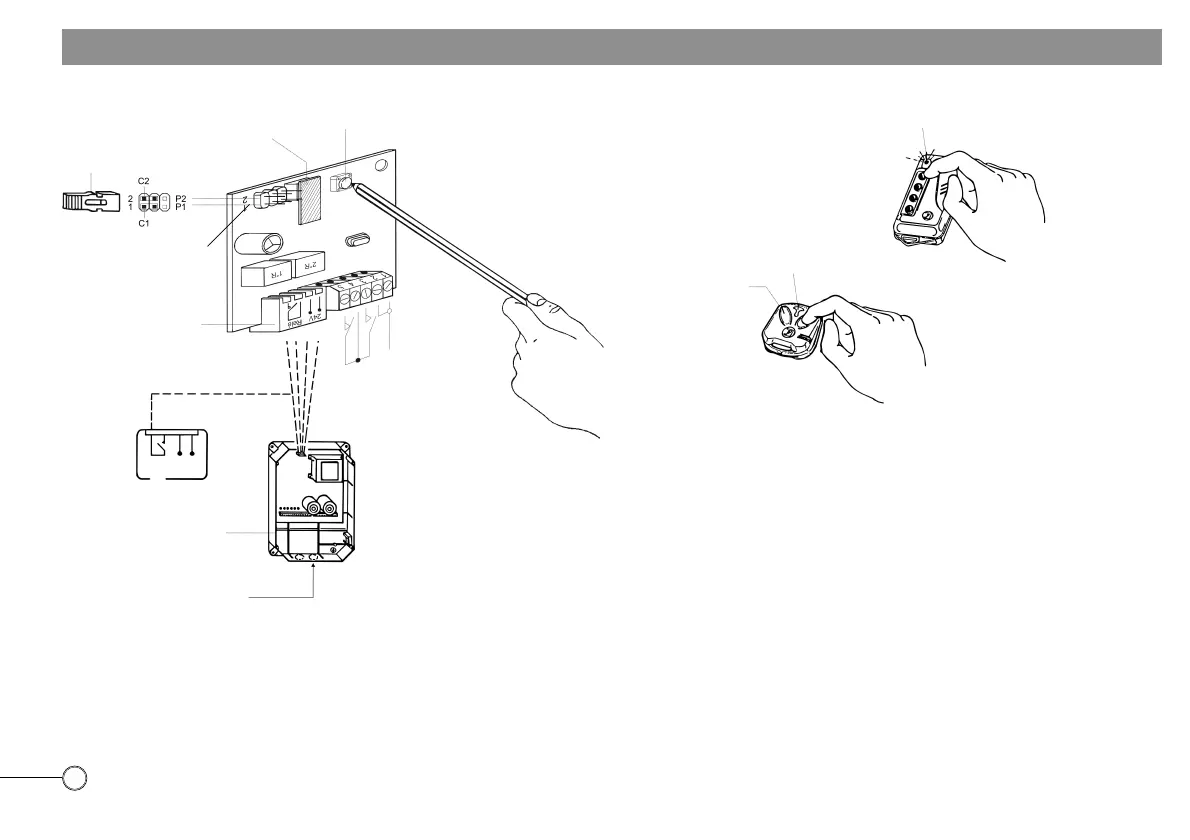

Pour rentrer le code personnalisé sur le récepteur enfichable correspondant, vous devez d’abord insérer le récepteur
sur le programmateur et brancher l’alimentation électrique. Ensuite il faut mettre le cavalier “STRIP” sur la position
“C1” auquel correspond le relais “1R” et dont le contact est directement relié sur le circuit du programmateur.
L’opération suivante consiste à appuyer simultanément sur le poussoir “P” qui se trouve sur le récepteur et sur une
des touches de l’émetteur, selon vos besoins, et ceci durant au moins 5 secondes. Lorsque le code est enregistré,
le voyant “LED” de signalisation situé sur le récepteur s’allume pour confirmer la prise en compte du code. Ensuite
relâcher le poussoir “P” et la touche de l’émetteur puis retirer le cavalier “STRIP” et le mettre sur un seul picot.
Votre ensemble télécommande radio à code secret est prêt pour l’utilisation. Pour codifier le 2
ème
canal procéder
de la même façon que ci-dessus en mettant le cavalier “STRIP” sur la position “C2” qui ait sur le second relais “2R”
et appuyer sur l’autre touche de l’émetteur. Les contacts du relais du 2
ème
canal (N.O./N.F.) sortent sur un bornier
pour diverses applications.
EN CAS DE MANQUE DE COURANT OU EN COUPANT L’ALIMENTATION 24 Vc.a. - 12 Vc.c., LE OU LES CODES RESTENT MEMORISES DANS LA MEMOIRE ENFICHABLE QUI
PEUT ETRE INSEREE SUR UN AUTRE RECEPTEUR.
