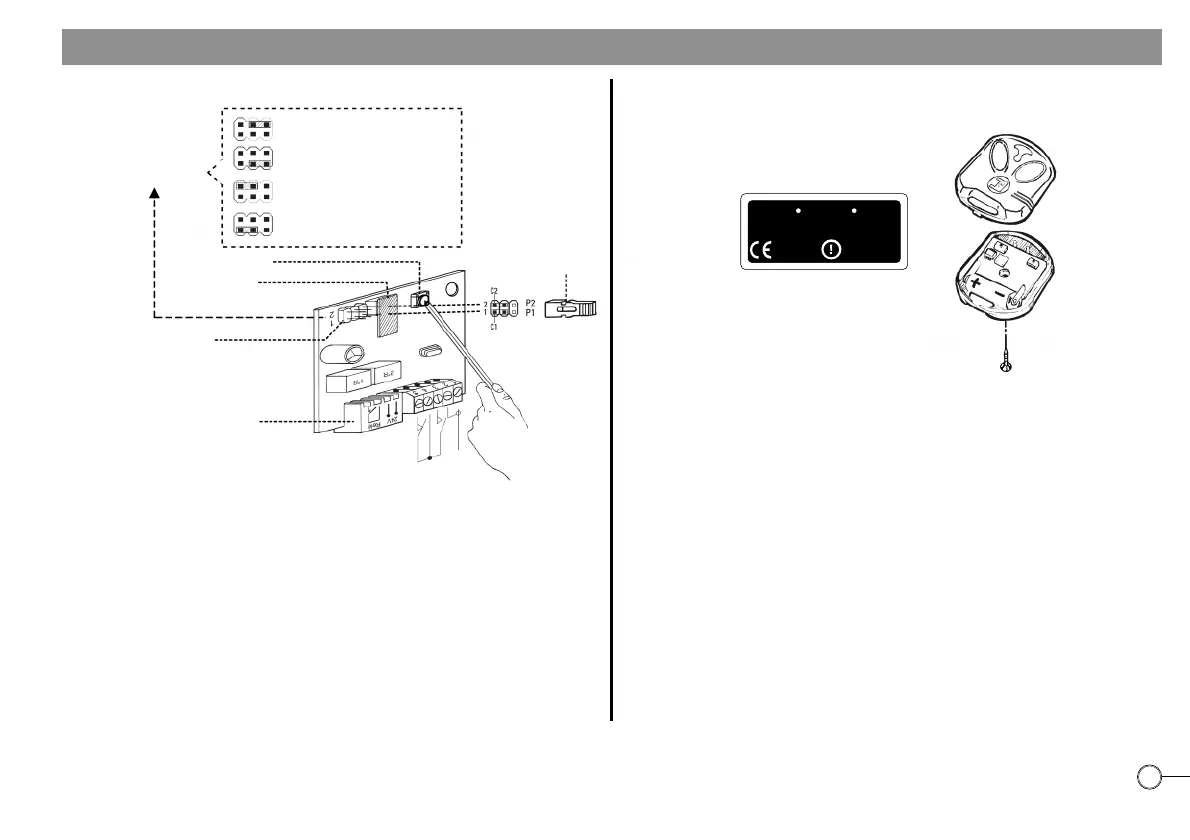

CARACTERISTIQUES TECHNIQUES DU RECEPTEUR RADIO ENFICHABLE ET EMETTEUR
5
Made in Italy
0678
433,92 MHz “Rolling-Code”
Jubi
433
Small
Dis. N. 3702
POUSSOIR “P“
“STRIP“
CAVALIER
CONNECTEUR A ENFICHER
PICOT
EMETTEUR Jubi-Small•433, 2 CANAUX, 40x48x14 mm
MEMOIRE
ENFICHABLE
RECEPTEUR RADIO ENFICHABLE 56x43x1,6 mm
Relais 2
Relais 1
P2
P1
(C2)
(C1)
EN CAS DE MANQUE DE COURANT OU EN COUPANT L’ALIMENTATION 24 Vc.a. - 12 Vc.c., LE OU LES CODES RESTENT MEMORISES DANS LA MEMOIRE ENFICHABLE QUI
PEUT ETRE INSEREE SUR UN AUTRE RECEPTEUR.
CARACTERISTIQUES TECHNIQUES RECEPTEUR RADIO ENFICHABLE
Fréquence de travail..........................................................................................................433,92 MHz
Sensibilité (pour signal utile) .....................................................................................................> 1 uV
Portée du signal............................................................................................................................100 m
Alimentation en ca....................................................................................................24 Vca (+/– 10%)
Alimentation en cc. .............................................................................................12 Vcc (+ 20% –5%)
Consommation.............................................................................................25 mA (1
ère
canal active)
Consommation à repos...............................................................................................................10 mA
Décodification ..........................................................................................................................DIGITAL
Nombre de canaux...............................................................................................................................2
Contact relais...................................................................N.O. (1
ère
canal) - N.O. ou N.F. (2° canal)
Pouvoir de coupure.....................................................................................................0,5 A – 125 Vca
Temps d’excitation ......................................................................................200 ms (1 code complet)
Temps de dexcitation.....................................................................300 ms (du dernier code valide)
Température de fonctionnement ................................................................................–10° C + 55° C
CARACTERISTIQUES TECHNIQUES EMETTEUR
Fréquence de travail..........................................................................................................433,92 MHz
Tol érance de la fréquence portante..................................................................................+/–75 KHz
Puissance ...................................................................................................................................100 uW
Largeur de bande .....................................................................................................................>25 KHz
Puissance apparent des produits harmoniques...............................................<–54 dBm (<4 uW)
Alimentation .............................................................................................12 Vcc - 23 A (+20% –50%)
Consommation moyenne............................................................................................................12 mA
Température de travail ....................................................................................................–40°C +85°C
Nombre de canaux...............................................................................................................................2
Portée d’émission ...............................................................................................................120 mètres
Codification .................................................................DIGITAL (2
64
criptographié) “Rolling-Code“
• En appuyant sur la touche de l’émetteur on actionne le relais correspondant sur le récepteur
allumé par une “LED” rouge.
• En relâchant la touche, le contact électrique est immédiatement interrompu.
• Remplacer la batterie 12 V dans le cas la “LED” clignote en appuyant la touche.
• Pour obtenir un bon fonctionnement il faut raccorder l’antenne munie de son câble de
liaison coaxial en respectant le branchement de l’âme et de la tresse de masse.
• Il est impératif de ne pas exposer l’émetteur ni à une source de chaleur, ni à l’humidité, ni
aux chocs.
• Les piles usagées doivent être récupérées par des entreprises spécialisées.
POSSIBLE
COMBINAISONS
DU PICOT
MEMOIRE LIBRE
EFFACEMENT TOTAL
DE LA MEMOIRE
