Fagor 1FFC-47 - Dekorverkleidung

14

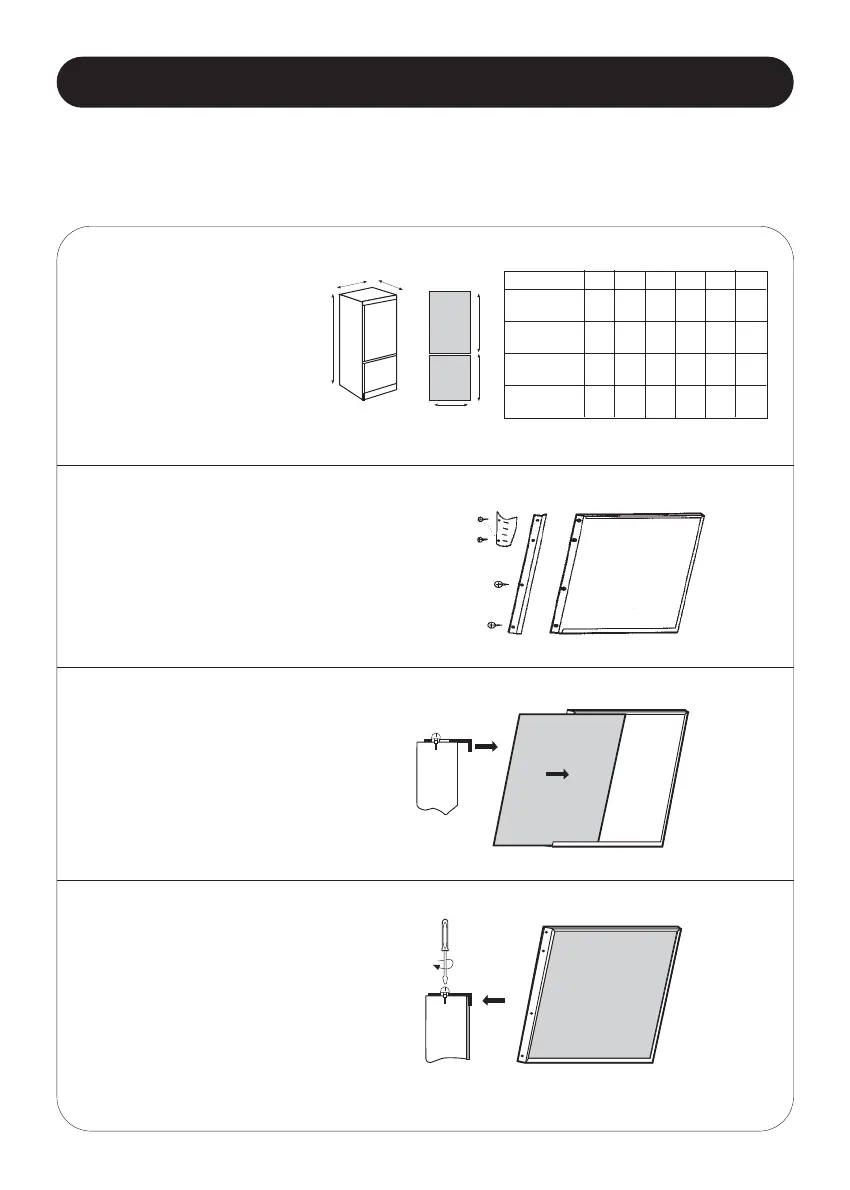

DEKORVERKLEIDUNG (nur bei den modellen PI)
Den Griff und/oder
Rahmen auf der
linken Seite der Tür
durch Lösen der
entsprechenden
Schrauben entfernen.
Den verstärkten Rand des
Rahmens gegen das Paneel
andrücken und die
Rahmenschrauben in dieser
Position einschrauben. Den
Rahmen und/oder den Griff
mit den jeweiligen
Schrauben befestigen.
2
3
4
Die restlichen Schrauben
des Türrahmens lockern
und die Rahmen, wie in
der Abbildung gezeigt,
abnehmen und das Paneel
hineingleiten lassen.
Abmessungen des
Kühlschrankmöbels.
(Wandstärke der Paneele
unter 4 mm).
1
A
C
B
D
F
E
F
E
D
C
BA
1FFC-41
MPI
1FFC-47
MPI
1FFC-48
MPI
1FFC-49
MPI
1710 598 594 953 604 560
1860 598 594 1103 604 560
2010 598 594 1253 604 560
2010 598 594 1103 754 560
