32

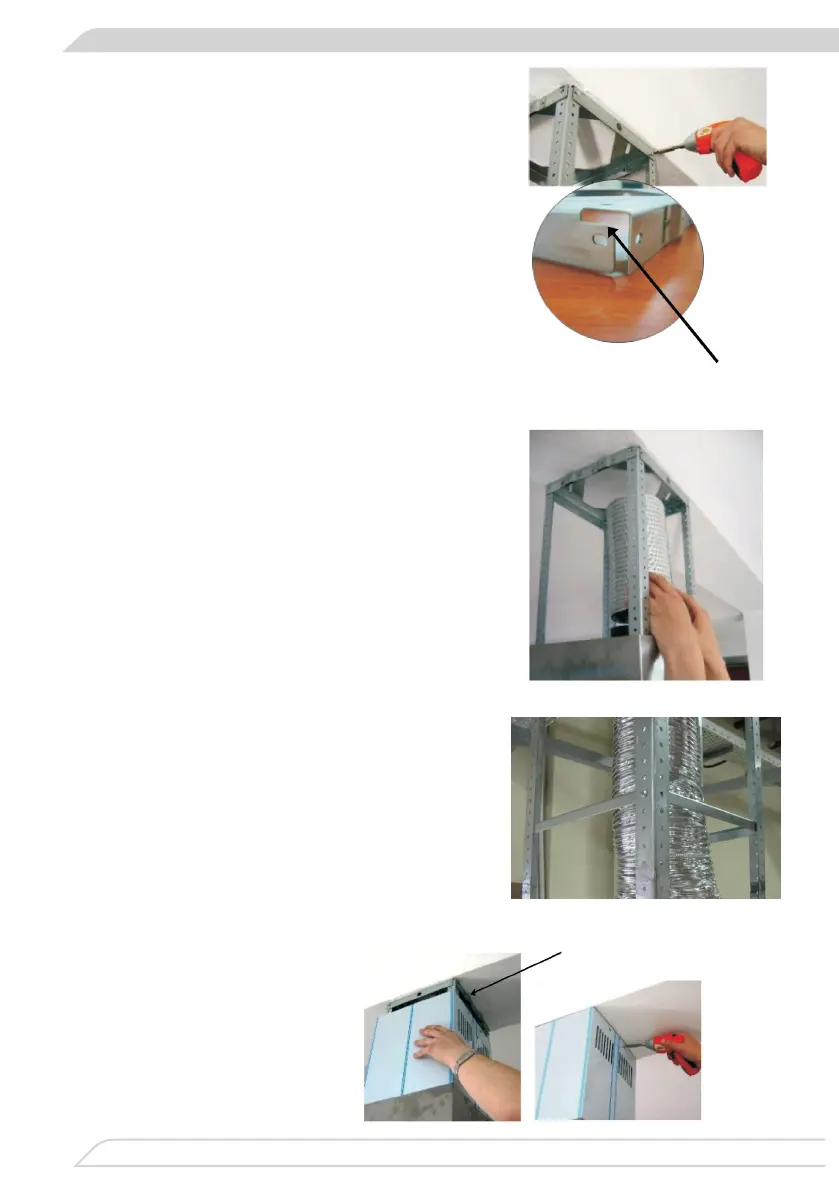

D) Montagem do conjunto ao suporte do teto
Coloque as ripas de canto nas posições apropria-
das do suporte do teto de modo que os ganchos
das lâminas quem localizados nos recortes do
suporte do teto (Fig. 7) e aperte-os com os para-
fusos apropriados.
Corte de
montagem
E) Instalação de um tubo de escape de alumínio
(apenas para o trabalho como um extrator) Fixe
o tubo de alumínio ao tubo de saída de tal forma
que o curso mais alto do motor não provoque a
quebra do tubo (Fig. 8). A outra extremidade do
tubo deve ser conectada à abertura de exaustão
no teto.
F) Instalação da barra de reforço
Prenda a barra de reforço em forma de “U” com
parafusos no conjunto de montagem. Esta faixa
impede a deformação das ripas de canto e dos
beirais de caírem no chão (Fig. 9).
G) Coloque a chaminé
interna no suporte do
teto
Levante a chaminé
interna e xe-a com
parafusos de 3,5 x 9,5
ao suporte do teto (Fig.
10).
Furos de montagem
