Français
2

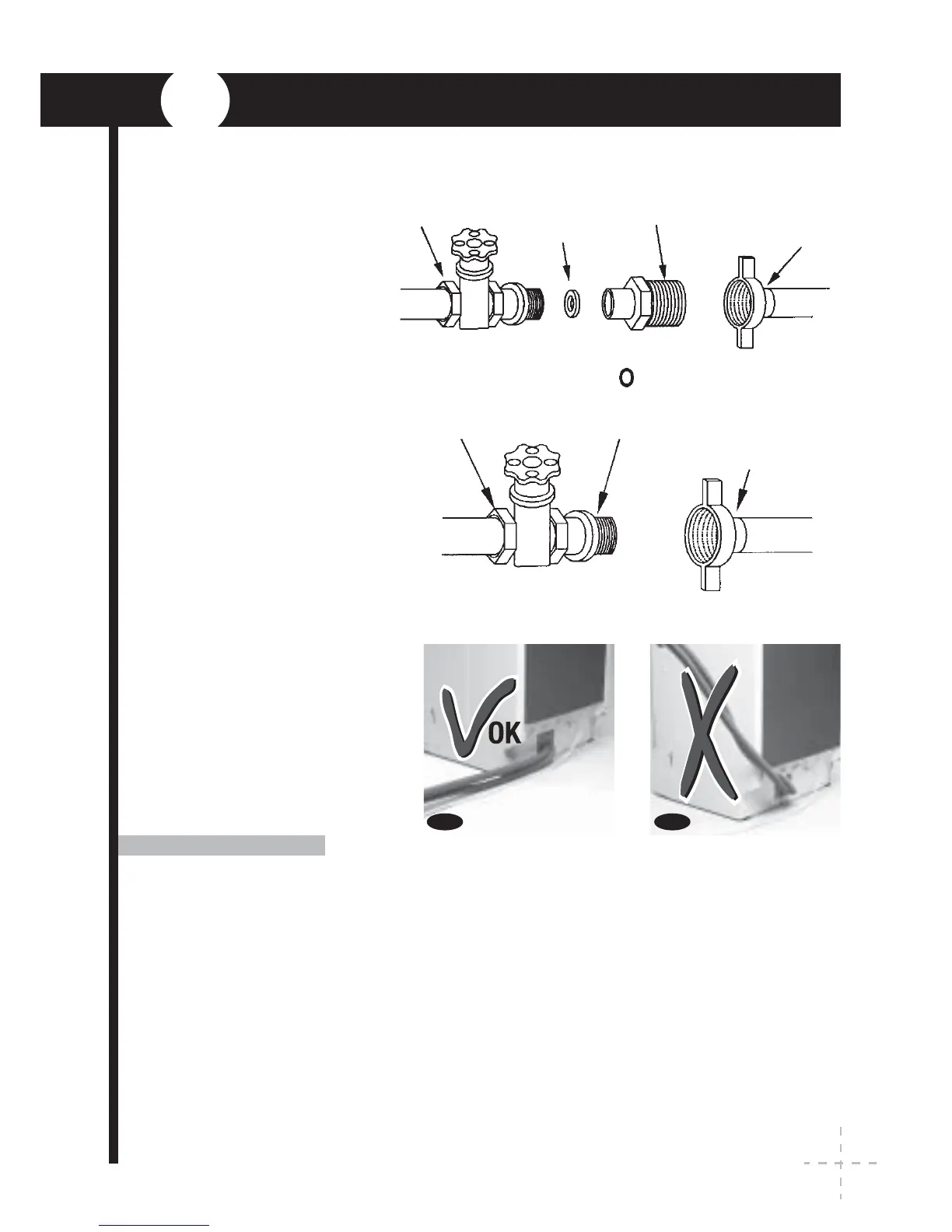

RACCORDEMENT A L’ARRIVÉE D’EAU
Le lave-vaisselle est muni
d’un tuyau fileté d’entrée
d’eau à haute pression
interne et orientable de
3/4 pouces (1.905 cm) à
température et pression
normales (NPT).
Afin de faciliter son
installation, le lave-
vaisselle est livré
accompagné d’une pièce
de laiton de 3/8 pouces
(0,9525 cm) de
compression x 3/4
pouces NPT, adaptable à
la plupart des vannes de
fermeture des prises
d’eau pour lave-vaisselle
domestiques.
Ce tuyau peut également
être raccordé directement
à un connecteur mâle en
laiton de 3/4 pouces NPT,
que l’on trouve dans la
plupart des quincailleries.
Ajustez l’orientation du
tuyau et procédez au
raccordement à l’arrière
de l’appareil,
conformément aux
instructions d’installation.
Le tuyau doit passer entre
le mur et la plinthe infé-
rieure arrière du lave-
vaisselle (b1), pour éviter
tout risque d’étranglement
ou de tension excessive
(b2).
b1 b2
Vanne de fermeture
Rondelle
3/8" Comp. x 3/4" BSP
Tuyau d’entrée d’eau
Vanne de fermeture
3/4" NPT
Tuyau d’entrée d’eau
ATTENTION
