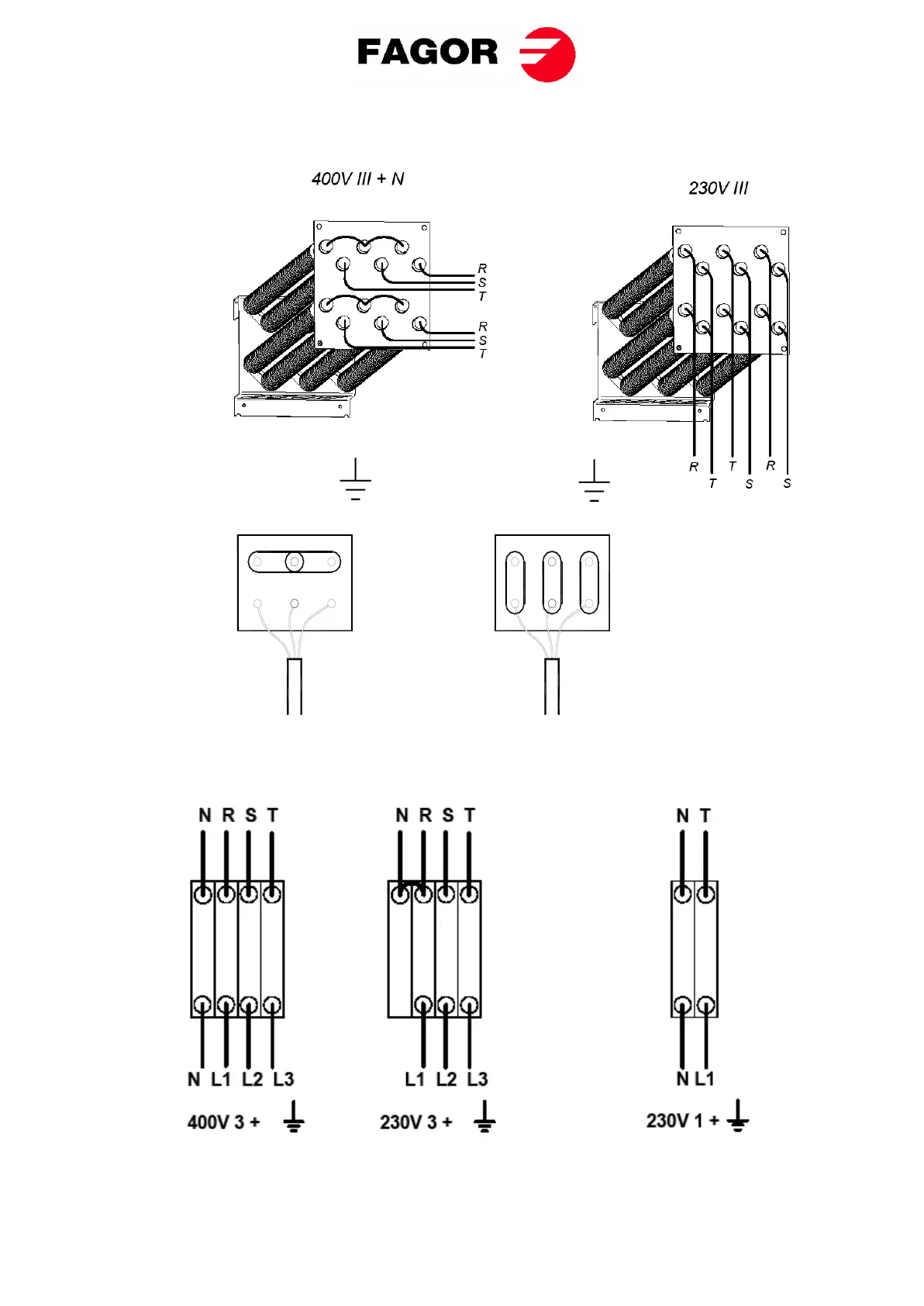

La batteria elettrica della SR/SC-35 è composta di 3 moduli di resistenze: Le figure rappresentano
un'immagine schematica dei collegamenti, non una visione reale degli stessi.
Scatola di derivazione del motore del ventilatore. PER TUTTI I MODELLI
400V 3 + 230V 3 +
Terminali d’ingresso, alimentazione elettrica
MACCHINA
RETE
U
WU V
V W
