DESCARGA DE FUMOS (parte reservada somente a pessoal qualicado para a montagem da coifa)

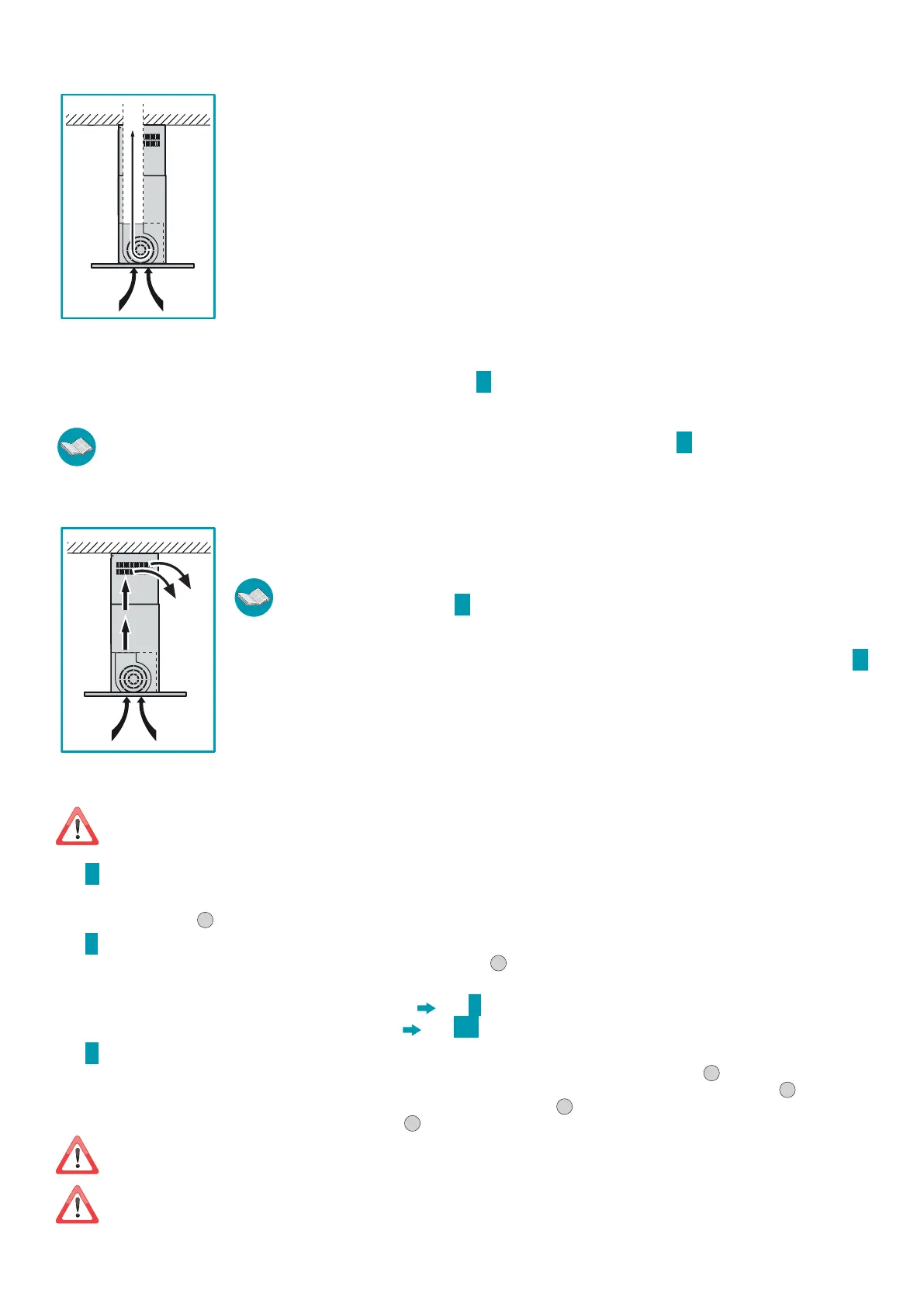

COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA ASPIRANTE
Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.
A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos
e os vapores para uma saída externa.
Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: cal-
deiras, chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado
externo.
O tubo de saída de fumos deve haver:
- um diâmetro não inferior ao diâmetro da coifa;
- uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta
saia pelo exaustor;
- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de
aspiração da coifa e originar vibrações da válvula de não retorno).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a forma-
ção de água de condensação devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
Em coifas dotadas de motor 800 m
3
/h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quan-
do a coifa não estiver em função: para a montagem, consultar as instruções
D na pág. 5.
Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local
deve dispor de ventilação suciente, segundo as normas em vigor.
Nesta versão, devem ser retirados os filtros com carvão ativado; para a remoção, consultar as instruções Q na pág. 9.
Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâ-
neo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA FILTRANTE
Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e é reciclado no ambiente da co-
zinha.
Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como in-
dicado nas instruções descritas
Q na pág. 9.
Se a coifa for predisposta na versão filtrante, a válvula de não retorno não deve ser montada: removê-la se estiver
instalada na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções
D
na pág. 5).
INSTRUÇÕES DE MONTAGEM (parte reservada somente a pessoal qualicado para a montagem da coifa)
A coifa Exploit com ilha tem a possibilidade de ser instalada em várias congurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especicado, as fases correspondentes à instalação
desejada.
Fase A pág. 4
• Identificar a quota (H) do plano de cozimento ao teto; individualizar a altura desejada para o posicionamento da coifa e detetar a quota (H1)
como indicado na Fig.
1
.
Fase
B pág. 4
• Remover do conjunto treliça (T+T1) os 8 parafusos (V2) e conservá-los (Fig.
1
).
INSTALAÇÃO NO TETO
COM/ SEM REVESTIMENTO NO TETO Fase C pág. 5
INSTALAÇÃO NO TETO SEM EXTENSÃO H E TRELIÇA T
Fase C1 pág. 5
Fase
C pág. 5
• Fazer com que as duas partes da treliça (T) e (T1) deslizem até obter a altura (H1) anteriormente estabelecida (Fig.
1
).
• Após configurar a altura (H1), reposicionar os 8 parafusos (V2) para bloquear novamente as duas partes da treliça (T) e (T1) (Fig.
2
).
• Marcar no teto 4 pontos de perfuração (indicados também na pág. 3), perfurar (Fig.
3
) inserir 4 buchas de expansão de ø 8 mm e fixar a
treliça (T+T1) no teto com os respetivos parafusos (V1) (Fig.
4
).
Em caso de revestimento do teto, a treliça (T+T1) deve ser fixada sempre no revestimento de alvenaria do teto: se isto não for possível, e se
for necessário instalar diretamente no revestimento do teto, é necessário predispor a instalação com reforços ou outras soluções que pos-
sam garantir a fixação segura da coifa, considerando também a resistência dos materiais utilizados e o peso da coifa (indicado na pág. 2 ).
IO kit de xação (parafusos e buchas) fornecido com a coifa deve ser utilizado somente em paredes de alvenaria: se for necessário
instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa
(indicado na pág. 2 ).
