Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane

techniczne wewnątrz okapu);

• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczający-

mi 70°C;

• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi

przepisami;

• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu oka-

pu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znorma-

lizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do

uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być

podłączona do odpowiedniego gniazda bezpieczeństwa.

• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przy-

rządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków,

która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgod-

nie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-

sad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY

W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spu-

stową.

W tym celu złącze wylotowe okapu powinno być podłączone za pomo-

cą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

• średnicę nie mniejszą od złącza okapu.

• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania

skroplin do silnika.

• ograniczoną do minimum liczbę zagięć.

• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wydajności

zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.

W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności

800m

/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujem-

ne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY

W tej wersji powietrze przepływa przez ﬁltry z węglem aktywnym w celu

oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy ﬁltry na węgiel aktywny umieszczone są na oka-

pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w

instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go,

jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-

lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie

należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-

transportować dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy

zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-

czenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotli-

wości użytkowania okapu.

W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.

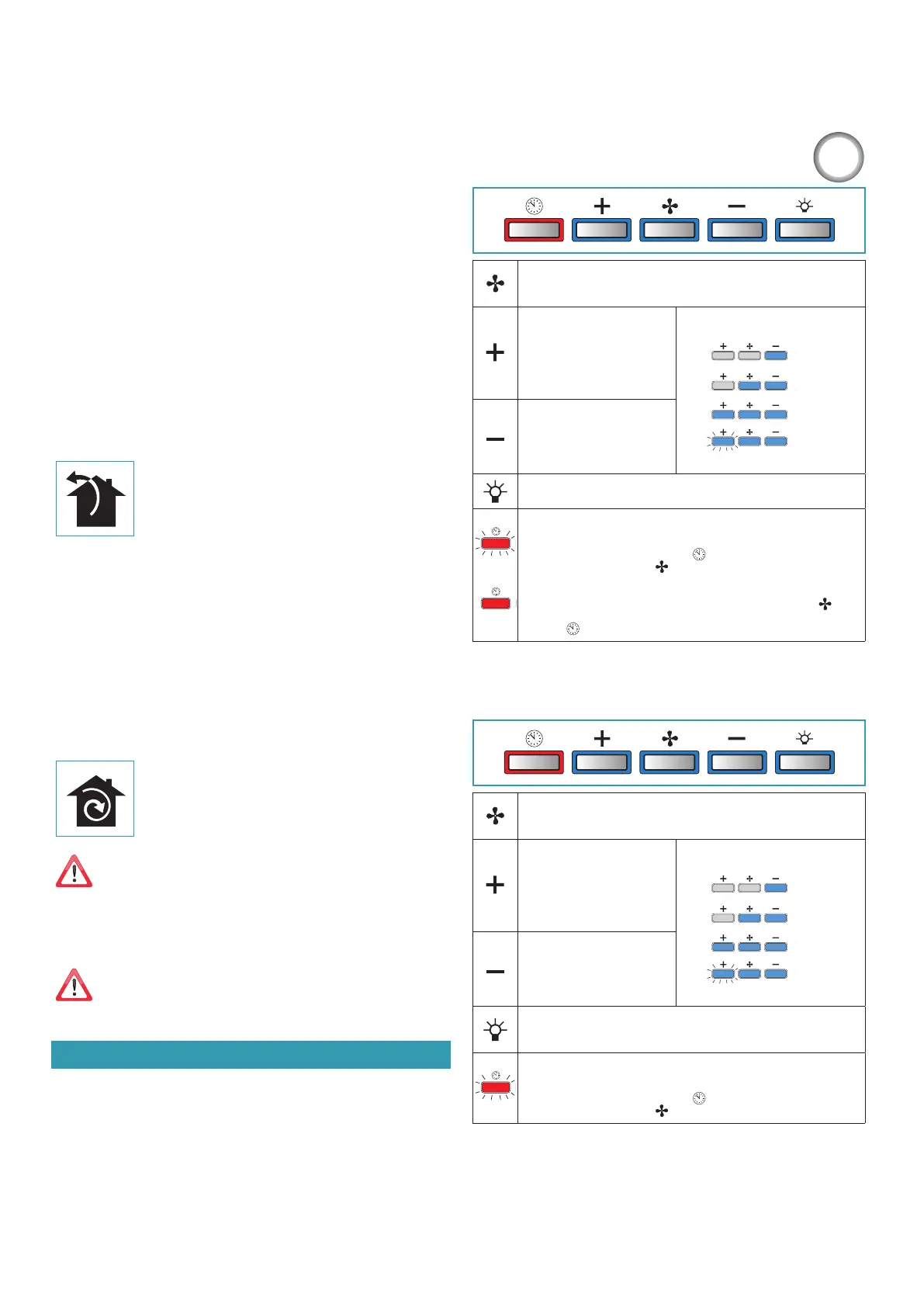

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili

wyłączenia.

Zwiększenie prędkości od 1

do 4

Prędkość 4 jest aktywna tylko

przez kilka minut, po czym uru-

chomiona zostaje prędkość 3.

Prędkości sygnalizowane są przez kon-

trolki LED znajdujące się na przyciskach:

Prędkość 1

Prędkość 2

Prędkość 3

Prędkość 4

(LED „+” miga)

Zmniejszenie prędkości od 4

do 1

Włączenie/wyłączenie światła

TIMER (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:

- ponownie wciśnie się przycisk TIMER (

- wciśnie się przycisk ON/OFF (

ALARM FILTRÓW

(

Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym ( )

)

Konserwacja ﬁltrów przeciwtłuszczowych po około 30 godzinach użytkowania.

Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH (PLANE TOP)
