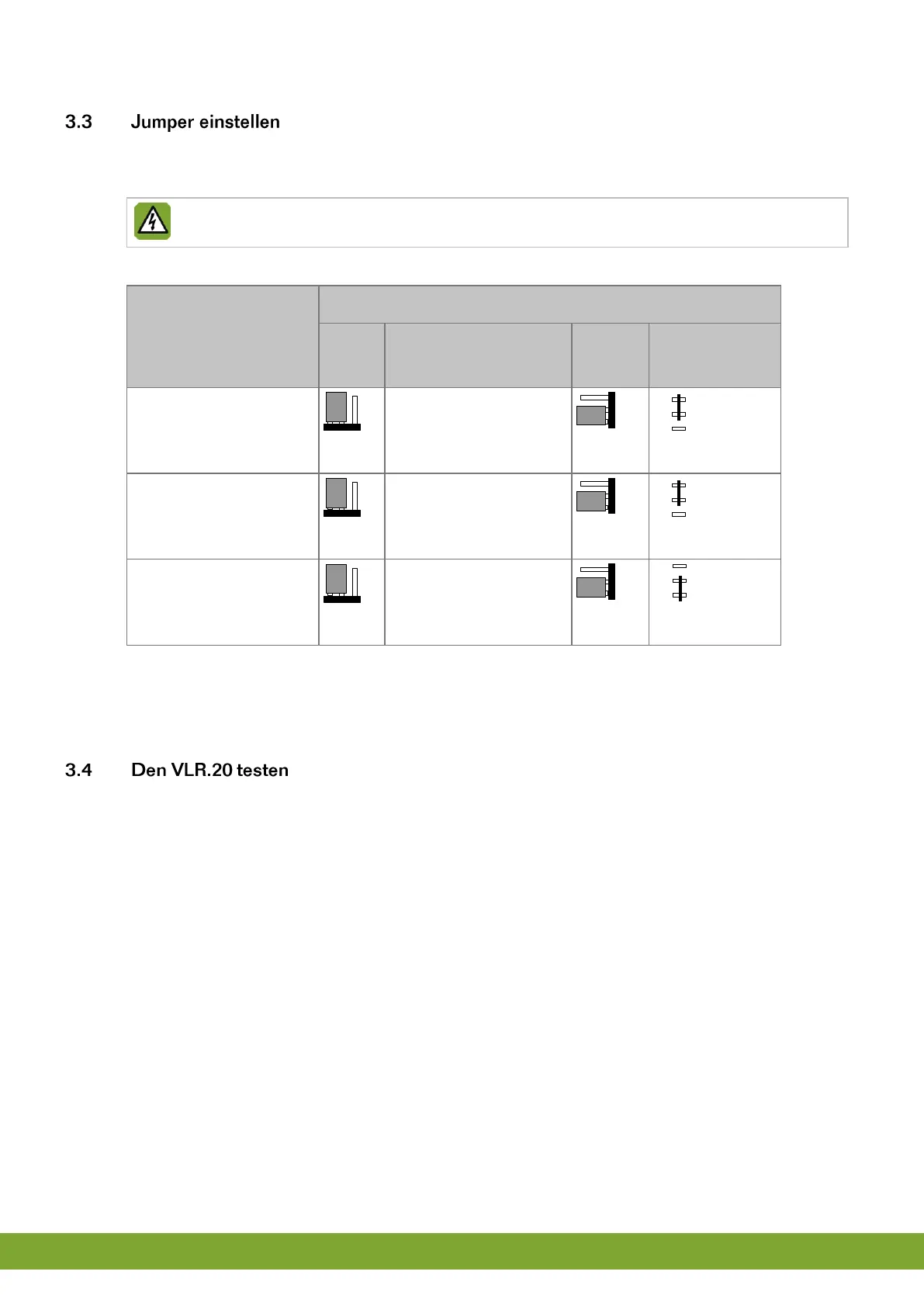

Der VLR.20 verfügt über vier Jumpers, mit denen verschiedene Einstellungen vorgenommen werden können.
Die Fabrikeinstellung ist für Ventilator(en) mit richtungsempfindliche Drehzahlrückmeldung (RDRM).
Die Spannung des VLR.20 ausschalten, bevor Sie den/die Jumper einstellen.
Anwendung
Jumper - Einstellung
Heat/
vent
SF
10-0V/
0-10V
Lüft./ Beleucht.
Ventilator ohne
RDRM
Bei kleinem Ventilator, Ø35
und Ø 40, installieren.
(Jumper befindet sich
verpackt im Deckel)
vorrangig
10-0Vdc
V
Ventilator*
mit RDRM
Nicht installieren
vorrangig
10-0Vdc
V
Beleuchtung
(Glühlampen /
regelbare TL)
Nicht installieren
vorrangig
10-0Vdc
L
*
Fabrikeinstellung
**
Den roten (RD) und blauen (BL) Draht im Anschlussstecker der Handbedienung umwechseln.
1. Überprüfen Sie, ob der VLR.20 ordnungsgemäß angeschlossen ist.
2. Überprüfen Sie, ob der VLR.20 optimal funktioniert.
