DEUTSCH
DE_24
Nutzung der Tretunterstützung
das Ladegerät nach etwa zwei Stunden erneut
den Ladestand des Akkus und lädt, bei Bedarf,
erneut auf.
- Die LEDs auf dem Ladegerät zeigen seinen Zu-
stand an.
4. EINBAU DES AKKU-PACKS IN
SEINE AUFNAHME
- Den Akku-Pack in seine Aufnahme einsetzen,
wobei die Gummiwulst (1) auf der Gabelhalte-
rung (2) platziert wird (Abb. “60“).
- Den Akku-Pack sanft nach unten drücken, um
ihn in seine Aufnahme einzubetten
(Abb. “61“).
- Den Stecker mit dem Akku-Pack verbinden
(Abb. “62“).
- Die Feststellschraube vollständig anziehen, um
den Akku-Pack zu befestigen (Abb. “63“ und
“64“).
1- Anzeige der Stufe der Pedaltritt-Unterstüt-
zung
2- Geschwindigkeit
3- Ladezustand des Akkus.
4- „Dreiecks“-Symbol: Funktion Schubhilfe
aktiv.
„Licht“-Symbol: Zustand der Beleuchtung
(falls vorhanden).
- Die anderen Seiten zeigen folgende Informati-
onen an:
1- Icon der Seite.
2- Waagerechte Navigationsstellung.
3- Inhalt der Seite.
4- Senkrechte Navigationsstellung (bezieht
sich auf andere Seiten und zeigt die aktu-
elle Stellung an).
LED
Stand-by Grün
Laden Rote
Batterie geladen Grün
Fehler Rot blinkend

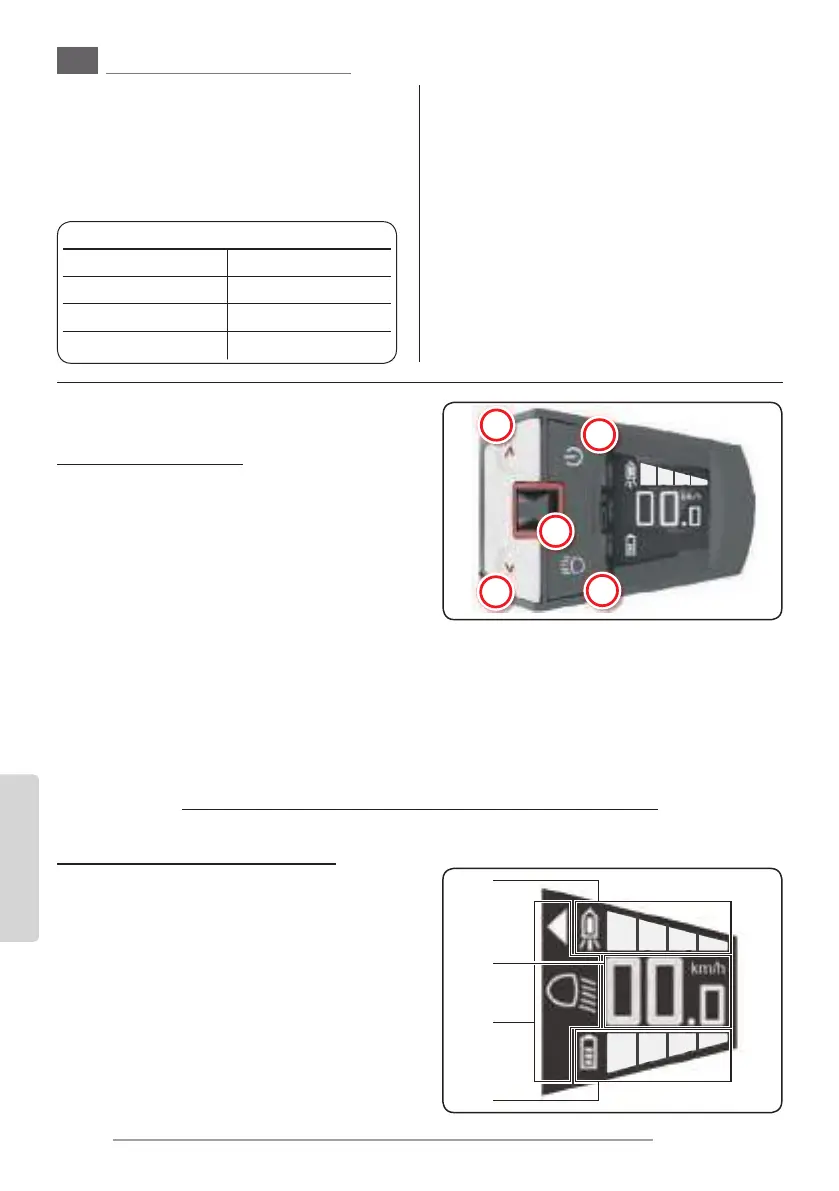

5. DISPLAY - GERÄT „A“
5.a - Funktionstasten
T1. Ein-/Ausschalten des Displays (ON/OFF des
Pedaltritt-Unterstützungssystems)
T2. Ein-/Ausschalten der Beleuchtung (falls vor-
handen und angeschlossen)
- Kurzes Drücken: Schaltet das Licht ein.
- Längeres Drücken (länger als 2 Sekunden):
Schaltet das Licht aus.
- Im Automatik-Modus schaltet sich das
Licht je nach den Lichtverhältnissen der
Umgebung ein und aus. Es ist möglich, das
Licht jederzeit durch Drücken dieser Taste
ein- und auszuschalten:
T3. Joystick
T4. Verringert die Stufe der Pedaltritt-Unterstüt-
zung
T5.
Erhöht die Stufe der Pedaltritt-Unterstützung
Wird die Taste länger als 3 Sekunden gedrückt,
aktiviert sich die Funktion der Schubhilfe
(max. 6 km/h), bis die Taste losgelassen wird.
5.b - Beschreibung des Displays
- Das Display bietet eine Vielfalt von Informatio-
nen auf verschiedenen Seiten an.
Bewegt man den Joystick zu Seite, wechselt
man von einer Seite zur anderen.
Einige Seiten bieten zusätzliche Seiten an, auf
die man durch senkrechte Bewegung des Joys-
ticks „T3“ zugreifen kann.
- Die Hauptseite bietet folgende Informationen:
3
4
2
1
Schubleistung
- Zeigt die vom Fahrer
erzeugte Leistung (in
Watt) für den Antrieb
der Pedaltritt-Unter-
stützung an.
Verbliebene Reichweite
- Zeigt die verbliebene
Reichweite mit der Hil-
fe der Pedaltritt-Unter-
stützung an.
