ESPAÑOL
ES_24
Uso de la pedaleada asistida
el cargador vuelve a controlar el estado de car-
ga de la batería y, de ser necesario, inicia nue-
vamente otra operación de recarga.
-
Los led presentes en el cargador de baterías indica el
estado en que se encuentra.
4.
MONTAJE DEL PAQUETE DE
BATERÍAS EN SU ALOJAMIENTO
-
Introduzca el paquete de baterías en el alojamien-
to correspondiente colocando el redondel de
goma (1) en el soporte de horquilla (2) (Fig. “60“).
- Empuje hacia abajo con delicadeza el paquete
de baterías para posicionarlo en el alojamiento
correspondiente (Fig. “61“).
- Conecte el conecto al paquete de baterías
(Fig. “62“).
- Apriete completamente el tornillo de jación
para bloquear la batería (Fig. “63“ y “64“).
1- Visualización del nivel de asistencia a la
pedaleada
2- Velocidad
3- Nivel de carga de la batería.
4- Símbolo “triángulo”: función de ayuda de
impulsión activada.
Símbolo “luz”: estado de las luces (si están
presentes).
- Las restantes páginas suministran las siguien-
tes informaciones:
1- Icono de la página.
2- Posición de navegación horizontal.
3- Contenido de la página.
4- Posición de navegación vertical (se reere
a otras páginas y muestra la posición ac-
tual).
5.

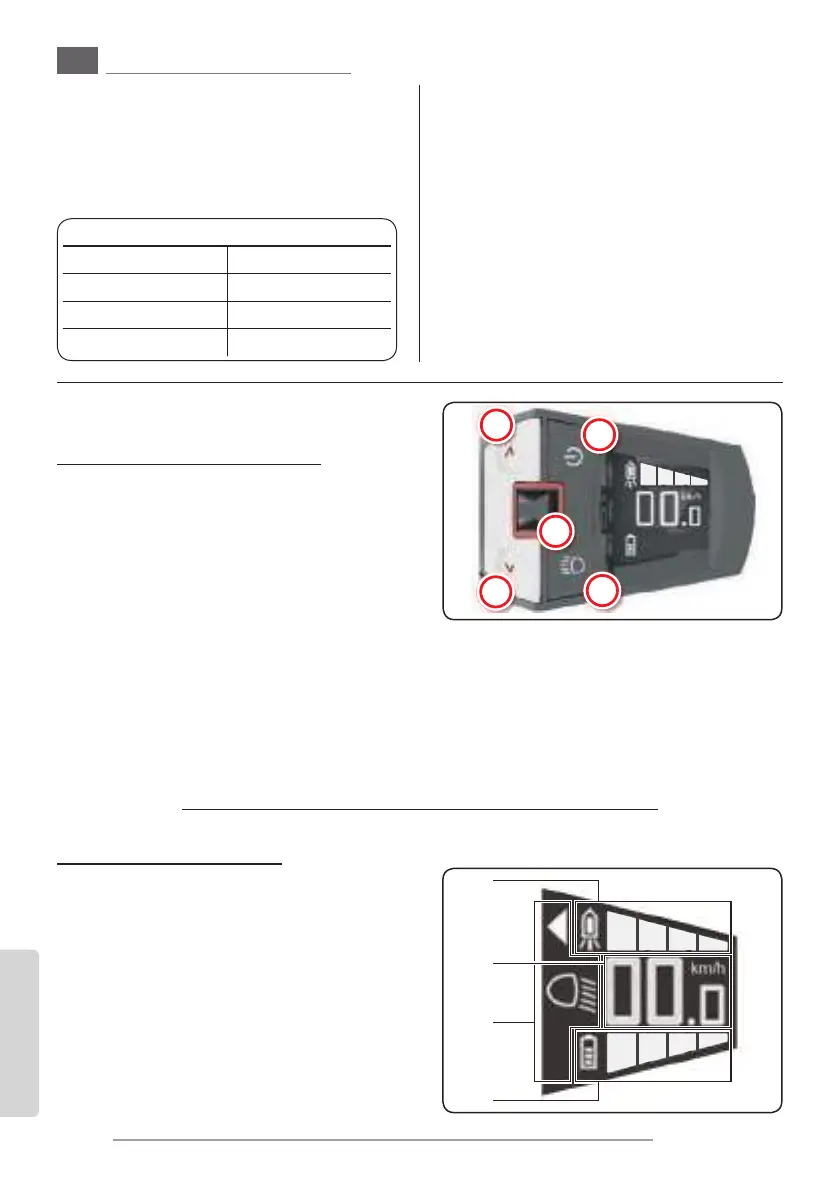

PANTALLA - INSTRUMENTO “A”
5.a - Botones funcionamiento
T1. Encendido/apagado pantalla (ON/OFF siste-
ma de pedaleada asistida)
T2. Encendido/apagado luces (si están presentes
y conectadas)
- Breve presión: enciende la luz.
- Presión por más tiempos (más de 2 segun-
dos): apaga la luz.
- En modalidad automática: la luz se enciende
y se apaga en función del nivel de ilumina-
ción que tiene a su alrededor. Es posible en-
cender y apagar la luz en cualquier momen-
to, presionando este botón.
T3. Joystick
T4. Disminuye el nivel de asistencia a la pedalea-
da
T5.
Aumenta el nivel de asistencia a la pedaleada
Si se mantiene presionado el botón por más de 3
segundos, se activa la función de ayuda de impul-
sión (máx. 6Km/h) hasta que el botón no se libera.
5.b - Descripción pantalla
-
La pantalla ofrece amplia información en diferentes pá-
ginas.
Si el joystick se desplaza lateralmente, se pasa de una
página a otra.
Algunas páginas presentan páginas adicionales a las
cuales se puede acceder desplazando verticalmente el
joystick “T3”.
- La página principal suministra las siguientes informa-
ciones:
3
4
2
1
Potencia de impulsión
- Visualiza la potencia
(en watt) generada
por el ciclista para el
accionamiento de la
pedaleada asistida.
Rango residual
- Visualiza el rango resi-
dual con el soporte de
la pedaleada asistida.
LED
Stand-by verde
Carga rojo
Batería cargada verde
Error Rojo parpadeante
