Fantic FAT INTEGRA - Page 46

06
Ed. 1 - 03/2019Ed. 1 - 03/2019
T5
T1
T3
T4
T2
Uso della pedalata assistita
IT_24
ITALIANO
di carica della batteria e, se necessario, inizia
un’altra operazione di ricarica.
- I Led presenti sul caricabatteria indicano il suo
stato.
4. MONTAGGIO DEL PACCO
BATTERIA NELLA SEDE
- Inserire il pacco batteria nell’apposita sede sul
telaio posizionando il tondino in gomma (1) sul
supporto a forcella (2) (g. “60“).
- Spingere delicatamente il pacco batteria verso il
basso per adagiarlo nell’apposita sede (g. “61“).
- Collegare il connettore al pacco batteria
(g. “62“).
- Avvitare completamente la vite di ssaggio per
bloccare la batteria (g. “63“ e “64“).
1- Visualizzazione del livello di assistenza alla
pedalata
2- Velocità
3- Livello di carica della batteria.
4- Simbolo “triangolo”: funzione di aiuto di
spinta attiva.
Simbolo “luce”: stato delle luci (se presen-
ti).
- Le altre pagine visualizzano le seguenti infor-
mazioni:
1- Icona della pagina.
2- Posizione di navigazione orizzontale.
3- Contenuto della pagina.
4- Posizione di navigazione verticale (si rife-
risce ad altre pagine e mostra la posizione
corrente).
LED
Stand-by verde
Carica rosso
Batteria carica verde
Errore rosso lampeggiante

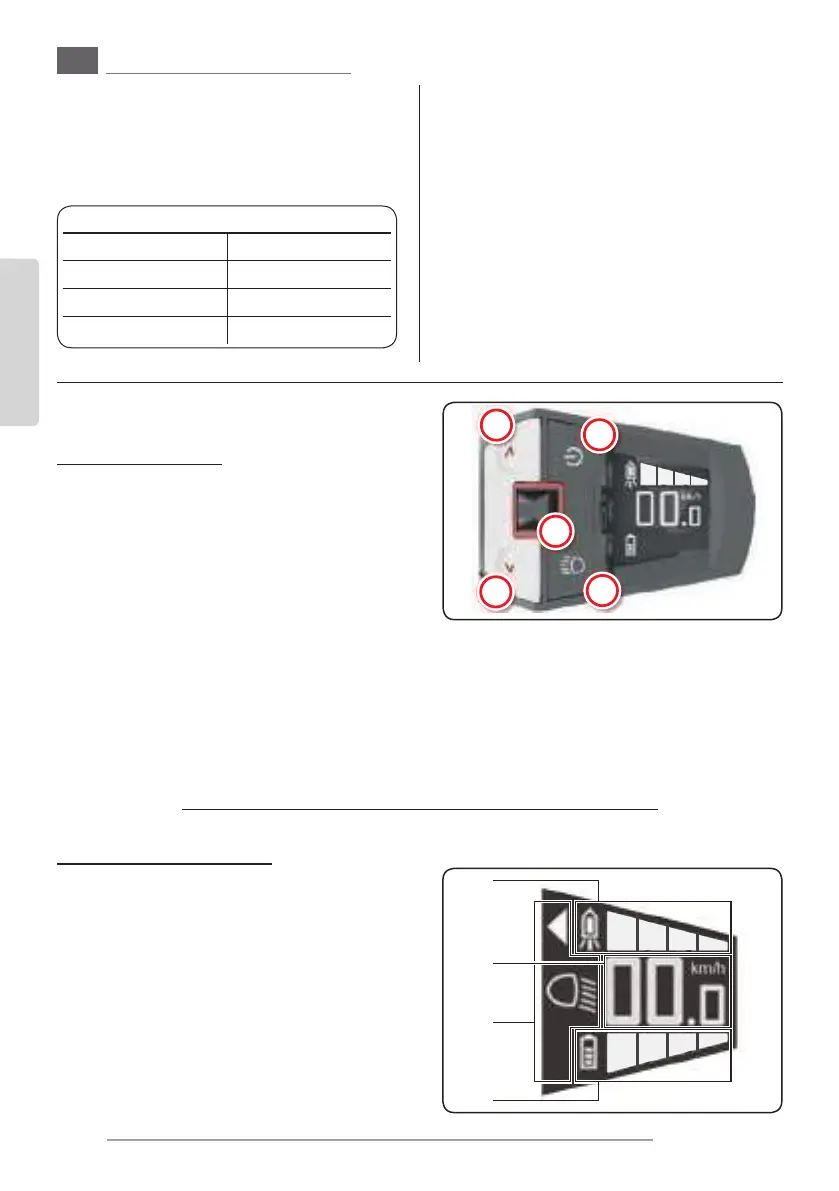

5. DISPLAY - STRUMENTO “A”
5.a - Tasti funzione
T1. Accensione/spegnimento display (ON/OFF
sistema di pedalata assistita)
T2. Accensione/spegnimento luci (se presenti e
collegate)
- Pressione breve: accende la luce.
- Pressione più lunga (più di 2 secondi): spe-
gne la luce.
- In modalità automatica: la luce si accende e
si spegne in base al livello di luce circostante.
É possibile accendere o spegnere la luce in
qualsiasi momento premendo questo tasto.
T3. Joystick
T4. Diminuisce il livello di assistenza alla pedalata
T5. Aumenta il livello di assistenza alla pedalata
Tenendo premuto il tasto per più di 3 secon-
di si attiva la funzione di aiuto di spinta (max.
6km/h) no a quando il tasto non viene rila-
sciato.
5.b - Descrizione display
- Il display ore una varietà di informazioni su
pagine diverse.
Spostando il joystick lateralmente si passa da
una pagina all’altra.
Alcune pagine orono pagine aggiuntive a cui
è possibile accedere spostando il joystick “T3”
verticalmente.
- La pagina principale ore le seguenti informa-
zioni:
3
4
2
1
Potenza di spinta
- Visualizza la potenza
(in watt) generata dal
ciclista per l’aziona-
mento della pedalata
assistita.
Range residuo
- Visualizza il range re-
siduo con il supporto
della pedalata assisti-
ta.
