Mi 2240/1
- 8 -
- O código de programação e os códigos de
abertura do relé devem ser diferentes uns
dos outros.
- Para cancelar o último número composto
pressionar o botão B.
- Pressionando 2 vezes B pode-se sair da
fase de programação sem substituir qual-
quer código.
Substituição de um único código de aber-
tura de relé
Desejando substituir um único código de
abertura de relé, sem modificar os outros, é
necessário proceder da seguinte maneira:
- compor o código de programação
- pressionar o botão A. O LED vermelho se
ilumina
- pressionar diversas vezes o botão A até
alcançar o número a ser substituído
- compor o novo número de 2 a 6 algarismos
(de 01 a 999999)
- pressionar diversas vezes o botão A até
terminar a sequência e o desligamento do
LED vermelho.
Exemplo
Desejando substituir somente o terceiro có-
digo do relé 1 é necessário:
- compor o código de programação
- pressionar o botão A. O LED vermelho se
ilumina
- pressionar 2 vezes o botão A
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar 8 vezes o botão A. O LED
vermelho é desligado.
Cancelamento do código de programa-
ção
Na eventualidade de esquecimento do có-
digo de programação é possível substituí-lo
por um novo efectuando as seguintes ope-
rações:

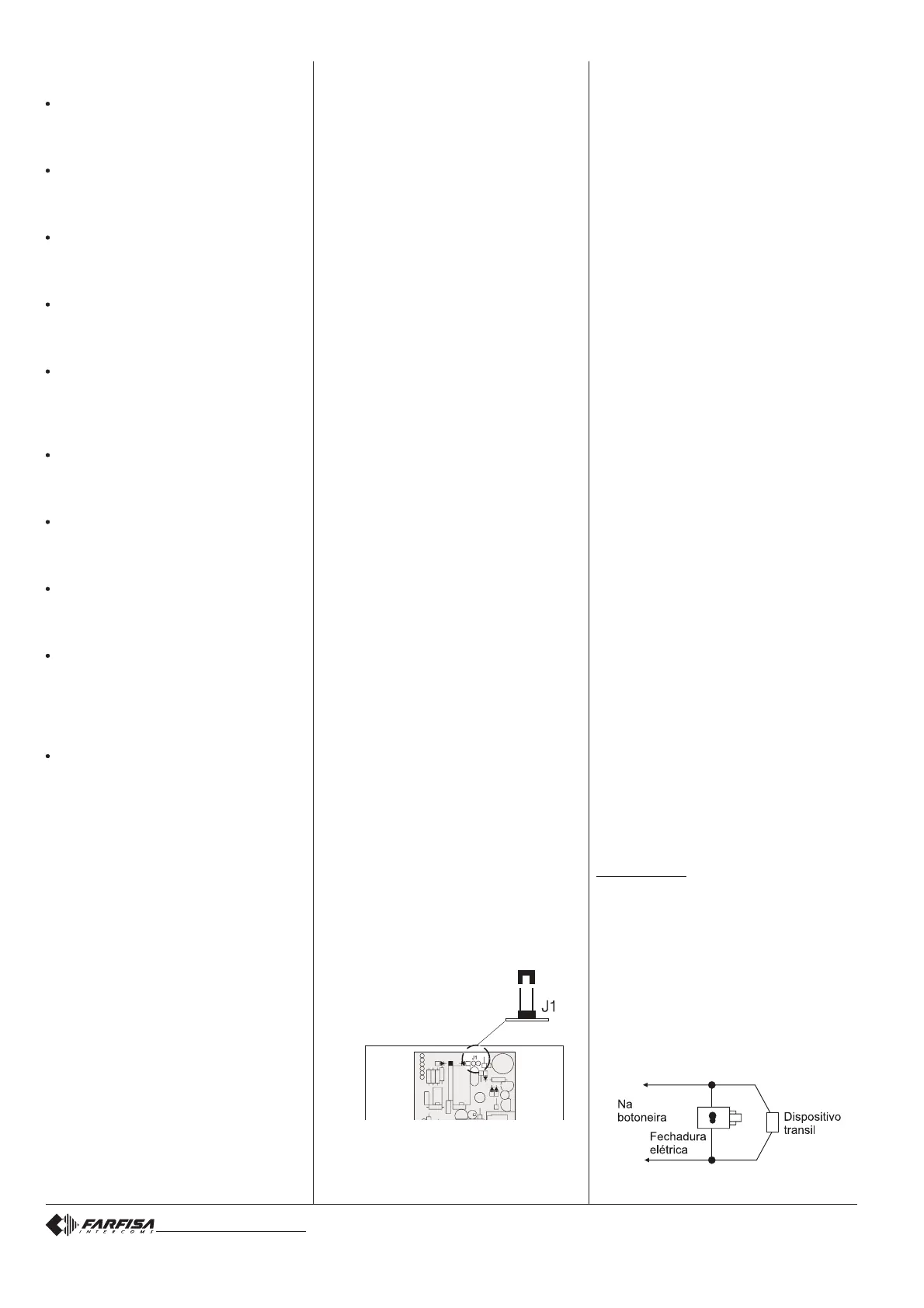

- entrar na parte posterior do teclado
- desaparafusar os dois parafusos da tampa
- provoca o curto-circuito dos 2 polos do J1
até se ouvir um aviso acústico (beep). A
esta altura, o código de acesso programa-
ção fica zerado (torna-se 000000)
- inserir o novo código de programação
como descrito no capítulo “substituição do
código de programação”.
Se necessário, efectuar a completa progra-
mação do dispositivo.
FUNCIONAMENTO
- Compor o código relativo ao relé que se
deseja ativar.
- Pressionar o botão A. O LED verde fica
iluminado e o relé se fecha pelo tempo
programado.
Notas:
- Pressionando o botão B é possível cance-
lar um código composto erroneamente e
não confirmado.
- Para desactivar os relés, antes que o
tempo programado termine, pressionar duas
vezes o botão B.
- Se for composto e confirmado um código
errado, ouvir-se-á um sinal de dissuasão ou
simultânea desabilitação dos botões por 2
segundos. Este tempo será aumentado até
o máximo de 25 segundos cada vez que se
compõe um número errado.
- Os números compostos e não confirma-
dos com o botão A (ou cancelados com B)
são cancelados automaticamente passa-
dos 30 segundos da pressão do último
botão.
FUNCIONAMENTO BI-ESTÁVEL
Programando o tempo de fechamento do
relé 1 com o código 00, o relé será reativado
por um tempo indeterminado. Para a sua
desactivação, pressionar 2 vezes o botão
B.
ATIVAÇÃO DIRECTA
Para ativar o relé 2 pressionando apenas o
botão A, é necessário programar o primeiro
código do relé 2 com o número 010101.
BOTÃO ABRE-PORTA
Um botão eventual ligado aos terminais 9 e
10 activará o relé 1 pelos tempos e as
modalidades programadas.
EMERGÊNCIA
Na falta de energia elétrica todos os dados
permanecem na memória em modo perma-
nente.
IMPORTANTE
Com a finalidade de respeitar a Diretiva
Européia sobre a Compatibilidade Eletro-
magnética e para aumentar a credibilidade
do produto, é necessário conectar um dis-
positivo de supressão dos distúrbios quan-
do se comanda um carregamento indutivo,
por exemplo uma fechadura elétrica.
Os supressores incluídos (transil) devem
ser conectados o mais próximo possível do
carregamento (teoricamente, directamente
sobre os terminais do mesmo).
- pressionar o botão A. O LED vermelho se
ilumina
substituição do I° código do relé 1
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do II° código do relé 1
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do III° código do relé 1
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do IV° código do relé 1
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do I° código do relé 2
- compor um número de 2 a 6 algarismos (de
01 a 999999 ou 010101 para ativar o relé 2
pressionando apenas o botão A)
- pressionar o botão A
substituição do II° código do relé 2
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do III° código do relé 2
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição do IV° código do relé 2
- compor um número de 2 a 6 algarismos (de
01 a 999999)
- pressionar o botão A
substituição tempo de fechamento do relé
1
- compor um número de 2 algarismos (de 01
a 99 ou 00 para o funcionamento em modo
bi-estável)
- pressionar o botão A
substituição do tempo de fechamento relé
2
- compor um número de 2 algarismos (de 01
a 99) ou 00 por um tempo de 130 segundos.
- pressionar o botão A
- aguardar o sinal de programação correta e
o desligamento do LED vermelho (aproxi-
madamente 2 segundos).
Notas:
- Marcar na tabela resumida o novo código
de programação e todos os códigos de
abertura de relé.
- Somente quem conhece o código de pro-
gramação pode variar os códigos de aber-
tura relé.
- Um sinal acústico adverte a pressão dos
botões efectuada.
- Se for composto um código errado, ouvir-
se-á um sinal de dissuasão com a
desabilitação simultânea dos botões por 2
segundos.
- Durante as fases da programação, não
desejando substituir um código, pressionar
o botão A. Isto possibilitará a passagem
para a fase sucessiva sem modificar o códi-
go.
