Mi 2240
- 9 -
LED vermelho
Indicação ambiente
de programação.
LED verde
Indicação de códi-
go aceito.
Botão A.
Teclado de confirmação
e ativação direta do relé
2 (se programado).
Botão B.
Teclado de cancela-
mento.
Tabela resumida dos códigos
Código de
programação
Abertura do relé 1
- I° código
Abertura do relé 1
- II° código
Abertura do relé 1
- III° código
Abertura do relé 1
- IV° código
Abertura do relé 2
- I° código
Abertura do relé 2
- II° código
Abertura do relé 2
- III° código
Abertura do relé 2
- IV° código
Tempo de fechamento relè 1
Tempo de fechamento relè 2
Números de 2 a 6 algarismos
Números de 2 algarismos
Des Codeschlossen ermöglicht dienen
Steuerung von zwei Relaiskontakte mittels
der Eingabe der entsprechend program-
mierten Zutrittcode.
Technische Daten
Stromversorgung 12Vac/dc ±10%
Stromverbrauch 0.015A
Max. Stromverbrauch 0.1A
Max. ....Spannung 12Vac - 5A
Anzahl Code für Relais 1 4
Anzahl Code für Relais 2 4 oder codefreie
Aktivierung
Schließungszeit 1 bis 99 Sekunden
(oder Ein/Aus Betrieb Relais 1)
Betriebstemperatur 0° bis +40°C
Max. Luftfeuchtigkeit 85% RH

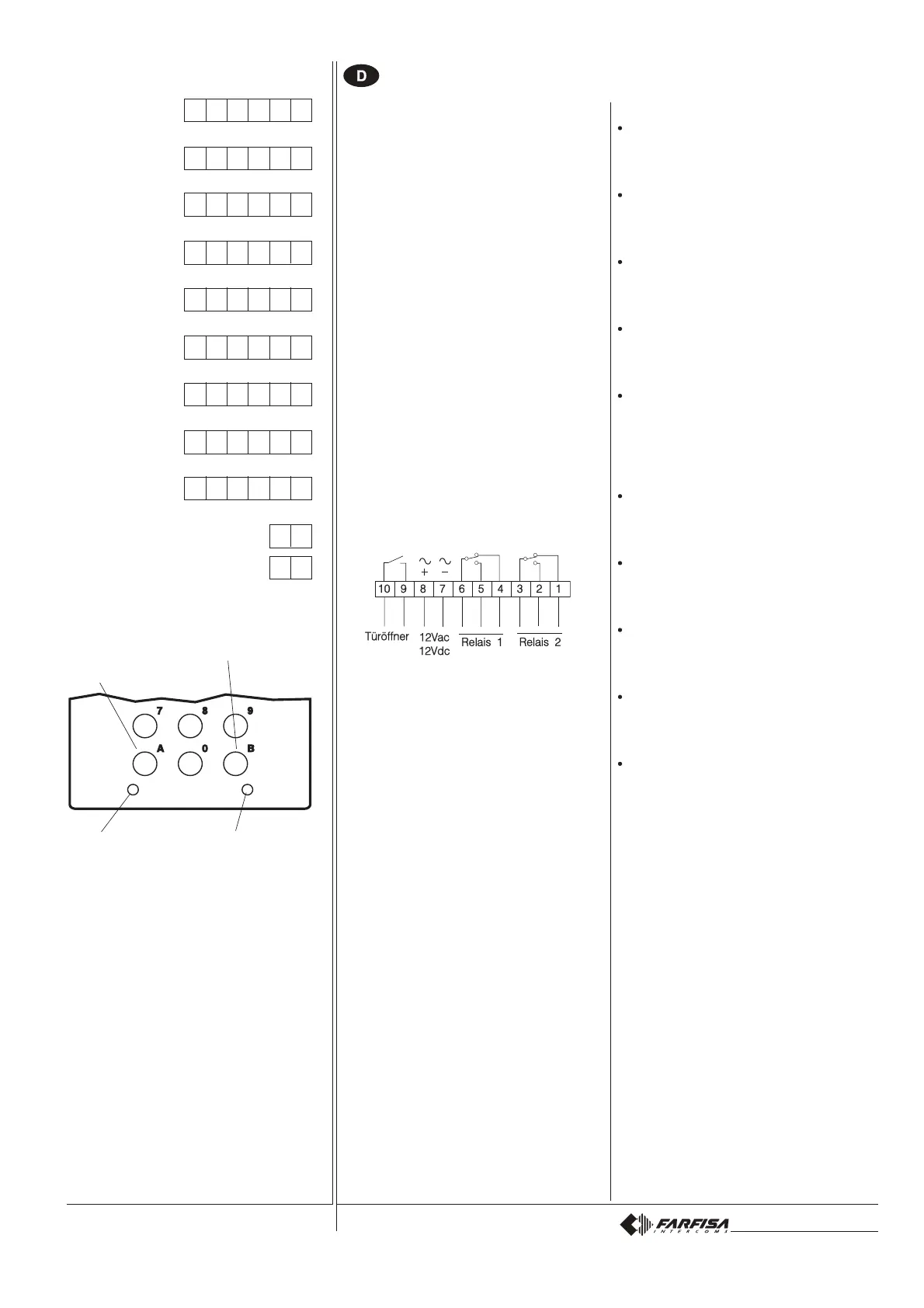

Anschlußklemmen
1 N/C Kontakt Relais 2
2 N/O Kontakt Relais 2
3 Eingang Relais 2
4 N/C Kontakt Relais 1
5 N/O Kontakt Relais 1
6 Eingang Relais 1
7 Erde oder Eingang Wechselstrom
8 Eingang plus Spannung oder Wechselstrom
9-10 Türöffnertaste
PROGRAMMIERUNG
Die Einrichtung wird ab Werk mit folgenden
Einstellung geliefert:
Programmiercode: 11
1° Zutrittscode Relais 1: 123456
Schließungszeit Relais 1: 01 (1 Sekunde)
1° Zutrittscode Relais 2: 7890
Schließungszeit Relais 2: 01 (1 Sekunde)
Alle Einstellungen können vom Kunde belieb
geändert werden.
Änderung des Programmiercodes
Um den Programmiercode zu ändern
fogende Prozedur folgen:
- Aktueller Programmiercode eingeben
- Taste A betätigen. Rote LED leuchtet
- Taste B betätigen
- Neuer Programmiercode eingeben.
2- bis 6stellige Nummer (01 bis 999999)
- Taste A betätigen
- Quittungston und Erlöschen der roten LED
abwarten (ca. 2 Sekunden).
Änderung der Zutrittscode
Um den Zutrittscode der Relais zu ändern
fogende Prozedur folgen:
- Programmiercode eingeben
CODESCHLÖSSER FÜR DIE ZUTRITTSKONTROLLE
- Taste A betätigen. Rote LED leuchtet
Änderung des Zutrittscodes 1 Relais 1
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 2 Relais 1
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 3 Relais 1
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 4 Relais 1
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 1 Relais 2
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999 oder 010101 für die Aktivierung des
Relais mit Betätigung der Taste A ohne Code-
eingabe)
- Taste A betätigen
Änderung des Zutrittscodes 2 Relais 2
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 3 Relais 2
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung des Zutrittscodes 4 Relais 2
- Eingabe einer 2- bis 6stellige Nummer (01
bis 999999)
- Taste A betätigen
Änderung der Schließungszeit Relais 1
- Eingabe eine 2stelligen Nummer (01 bis
99 oder 00 für den Ein/Aus Betrieb)
- Taste A betätigen
Änderung der Schließungszeit Relais 2
- Zweistellige Zahl (von 01 bis 99) oder 00
für einen Zeitraum von 130 Sekunden ein-
geben.
- Taste A betätigen
- Quittungston und Erlöschen der roten LED
abwarten (ca. 2 Sekunden).
Bitte beachten:
- Alle neue Zutrittscodes in der hierfür vor-
gesehenen Tabelle eintragen.
- Nur mit dem Programmiercode ist es mög-
lich Änderungen durchzuführen.
- Jede Tastenbetätigung wird von einem Ton
quittiert.
- Bei fehlerhaften Eingabe wird ein Warnton
eingeschaltet. Gleichzeitig werden die Ta-
sten für eine Zeit von ca. 2 Sekunden für
weitere Eingaben gesperrt.
- Code die nicht geändert werden sollen
können mit der Betätigung der A Taste ein-
fach übersprungen werden.
- Der Programmiercode und die Zutritts-
code müssen unterschiedlich sein.
- Um eine Eingabe zu löschen Taste B
betätigen.
Deutsch
