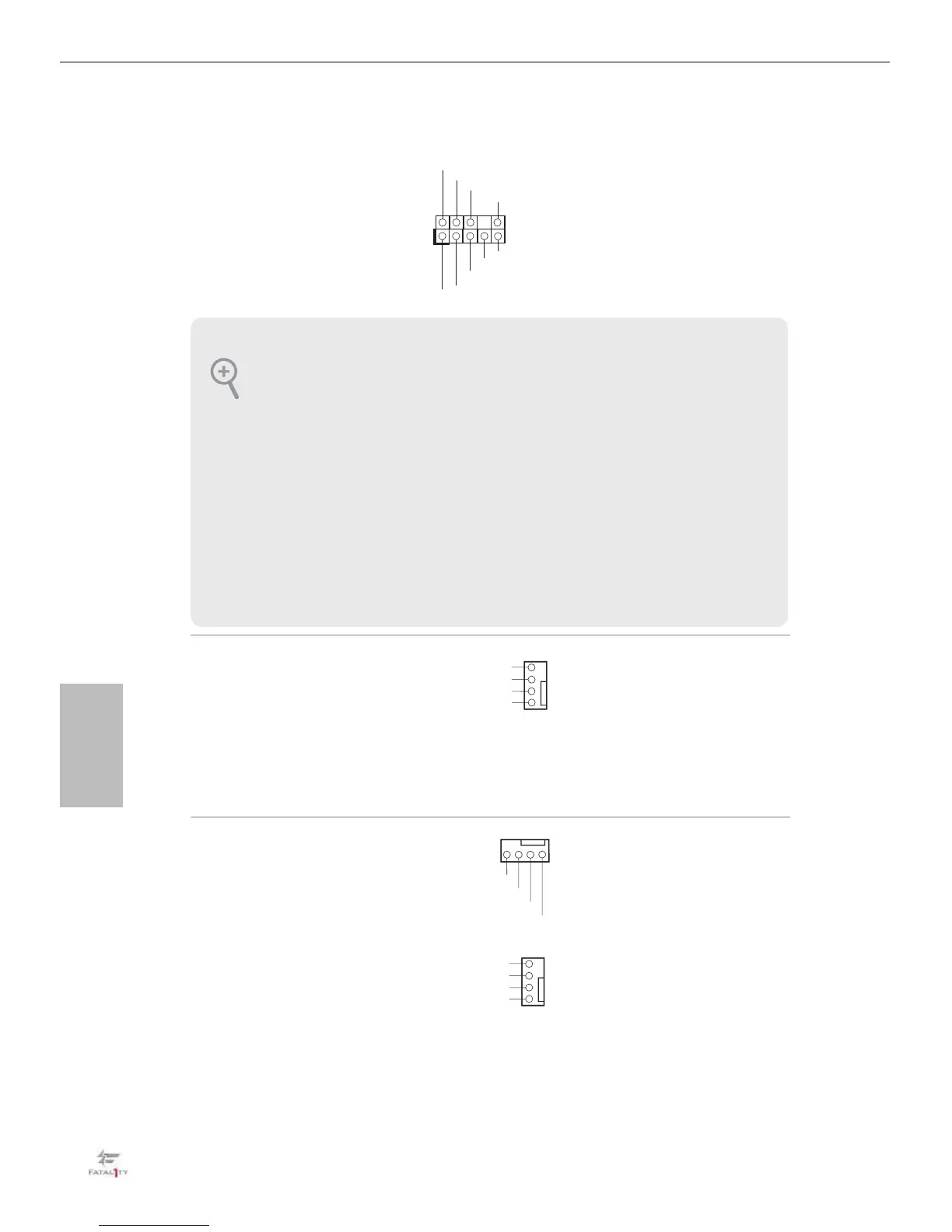

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(см. стр. 1, № 29)
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
Разъем для корпусного
вентилятора и вентилятора
водяной помпы.
(4-контактный CHA_FAN3/
W_PUMP)
(см. стр. 1,№ 17)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
Разъем вентилятора
корпуса
(4-контактный,
CHA_FAN1)
(см. стр. 1,№ 3)
(4-контактный,
CHA_FAN2)
(см. стр. 1,№ 12)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
