Fatal1ty Z270 Professional Gaming i7 Series
Русский

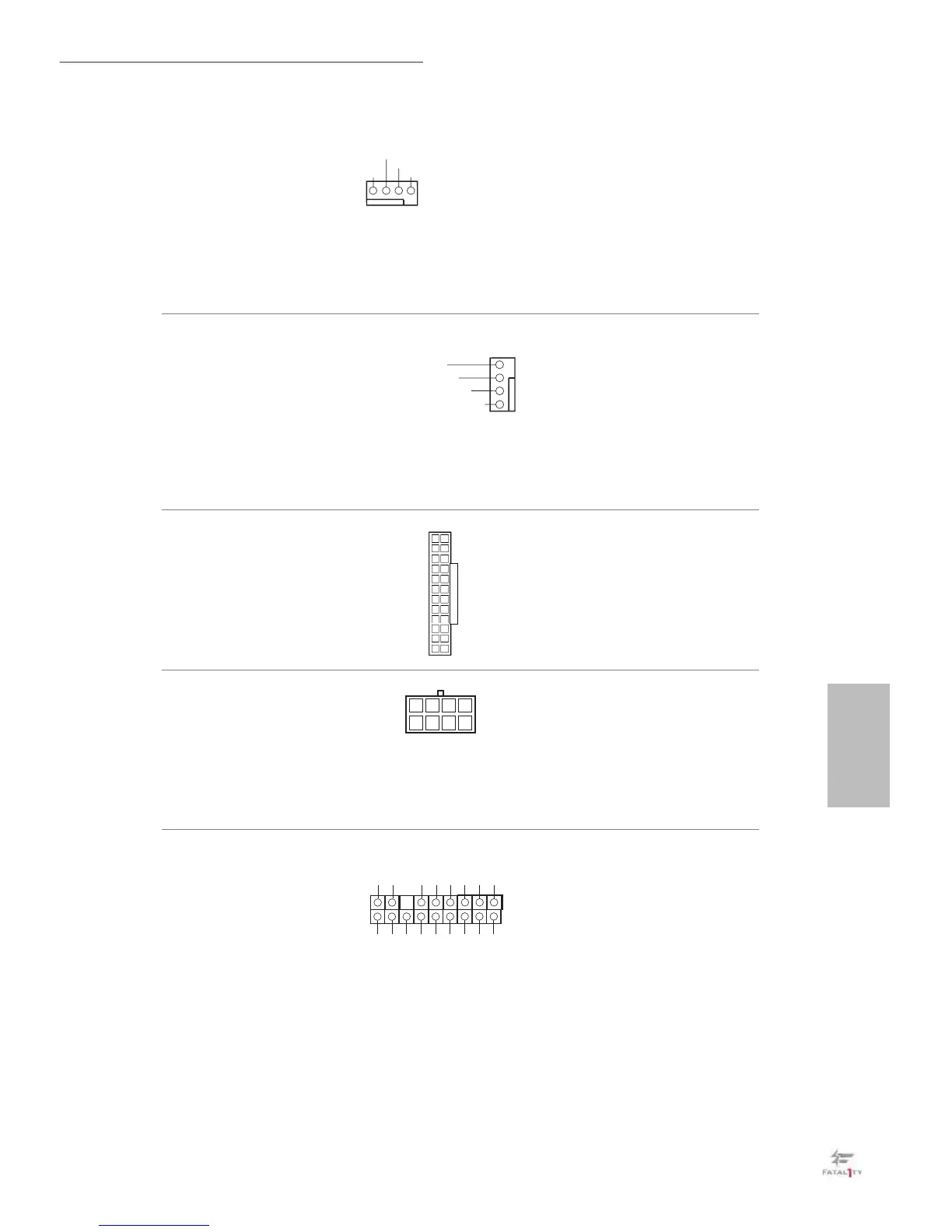

Разъем вентилятора
охлаждения процессора
(4-контактный,
CPU_FAN1)
(см. стр. 1, № 4)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем для
дополнительного
вентилятора или помпы
водяного охлаждения
ЦП
(4-контактный CPU_
OPT/W_PUMP)
(см. стр. 1, № 2)
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения ЦП.
3-контактную систему
водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(см. стр. 1, № 8)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Разъем питания
АТХ 12 В
(8-контактный,
ATX12B1)
(см. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Колодка ТРМ
(17-контактная, TPMS1)
(см. стр. 1, № 27)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
12
13
24
5
1
8
4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4
3
2
1
GND
