Português

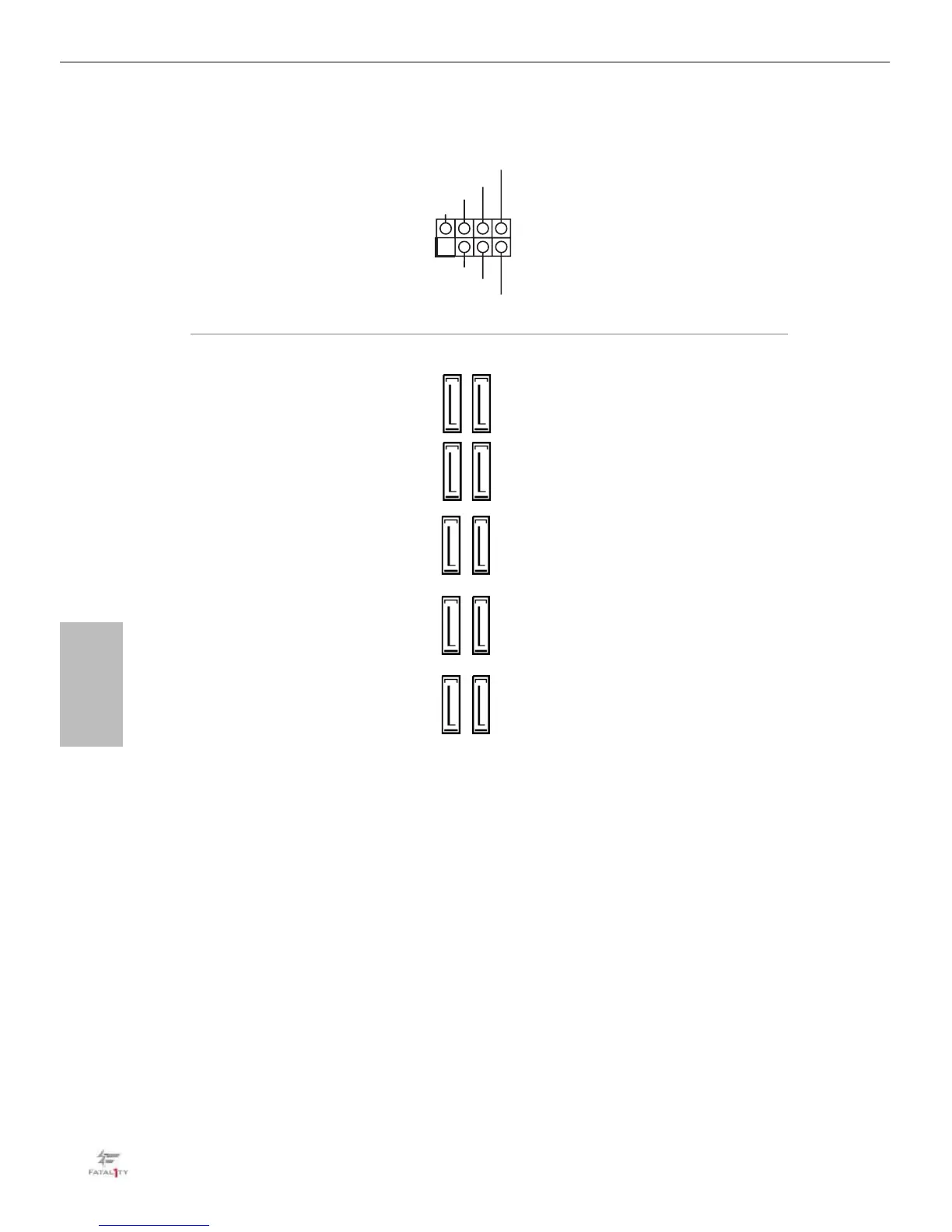

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 7 pinos)
(ver p.1, N.º 21)
Conecte o LED de
alimentação do chassi e o
autofalante do chassi a este
cabeçote.
Conectores série ATA3
(SATA3_0_1:
ver p.1, N.º 13)
(SATA3_2_3:
ver p.1, N.º 13)
(SATA3_4_5:
ver p.1, N.º 14)
(SATA3_A1_A2:
ver p.1, N.º 15)
(SATA3_A3_A4:
ver p.1, N.º 16)
Estes dez conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
M2_1, SATA3_0 e SATA3_1
compartilham vias. Se qualquer
um deles estiver em uso, os
outros serão desativados.
M2_2, SATA3_4 e SATA3_5
compartilham vias. Se qualquer
um deles estiver em uso, os
outros serão desativados.
Se M2_3 é ocupado por um
dispositivo tipo M2 SATA,
SATA3_3 será desativado.
Para minimizar o tempo
de inicialização, use portas
Intel® Z270 SATA (SATA3_0)
para os seus dispositivos
inicializáveis.
1
+5V
DUMMY
PLED+
PLED+
