Fatal1ty Z270 Professional Gaming i7 Series
Português

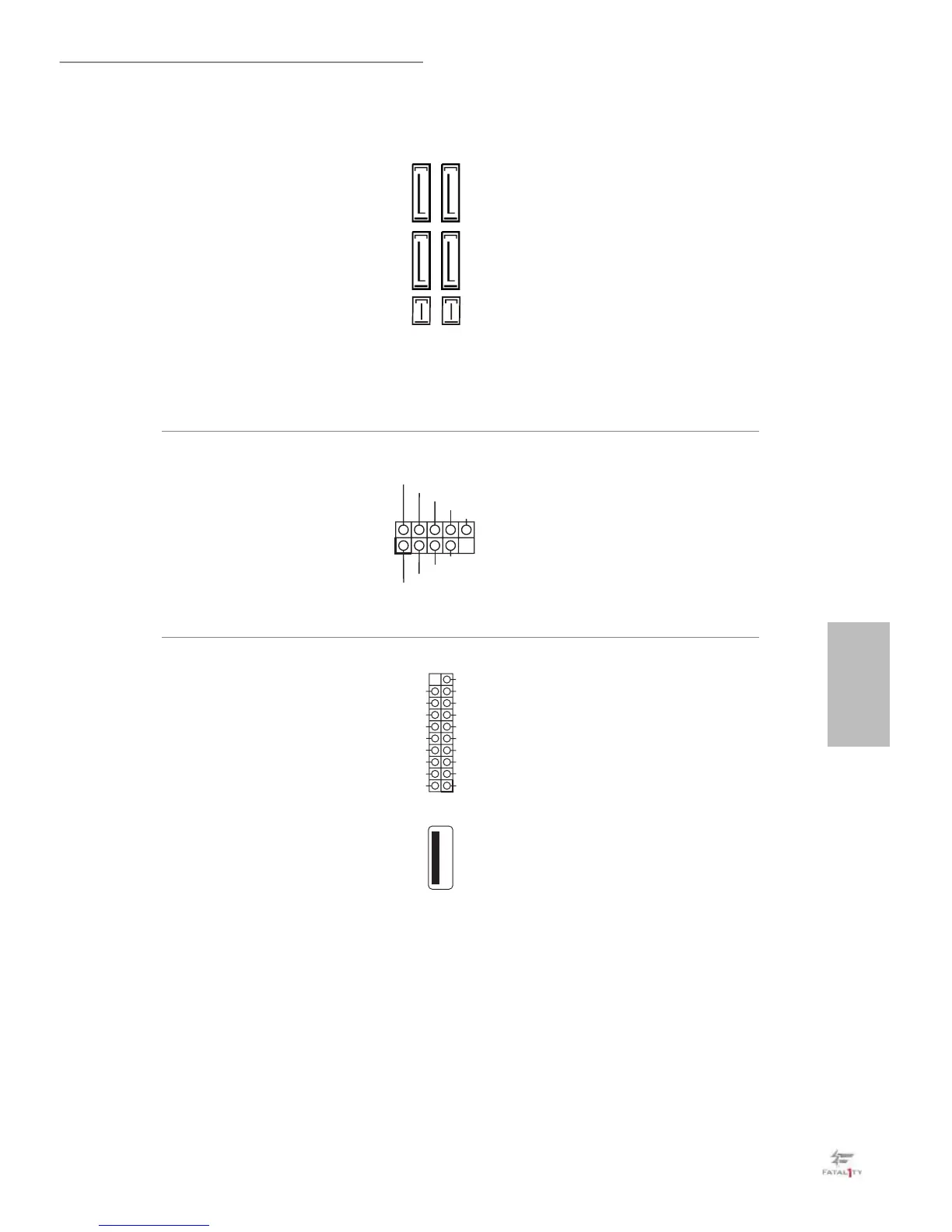

Conectores Seriais ATA
Express
(SATA_EXP_0_1:
ver p.1, N.º 13)
Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a estes conectores.
Suportes USB 2.0
(USB_11_12 de 9 pinos)
(ver p.1, N.º 25)
(USB_13_14 de 9 pinos)
(ver p.1, N.º 24)
(USB_15_16 de 9 pinos)
(ver p.1, N.º 23)
Há três cabeçotes USB 2.0
nesta placa-mãe. Cada
suporte USB 2.0 pode
suportar duas portas.
Suportes USB 3.0
(USB3_6_7 de 19 pinos)
(ver p.1, N.º 10)
(USB3_8_9 de 19 pinos)
(ver p.1, N.º 11)
(USB_9)
(ver p.1, N.º 9)
Além das quatro portas
USB 3.0 no painel de E/
S, existem dois suportes
e uma porta nesta placa-
mãe. Cada suporte USB 3.0
pode suportar duas portas.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
