Português

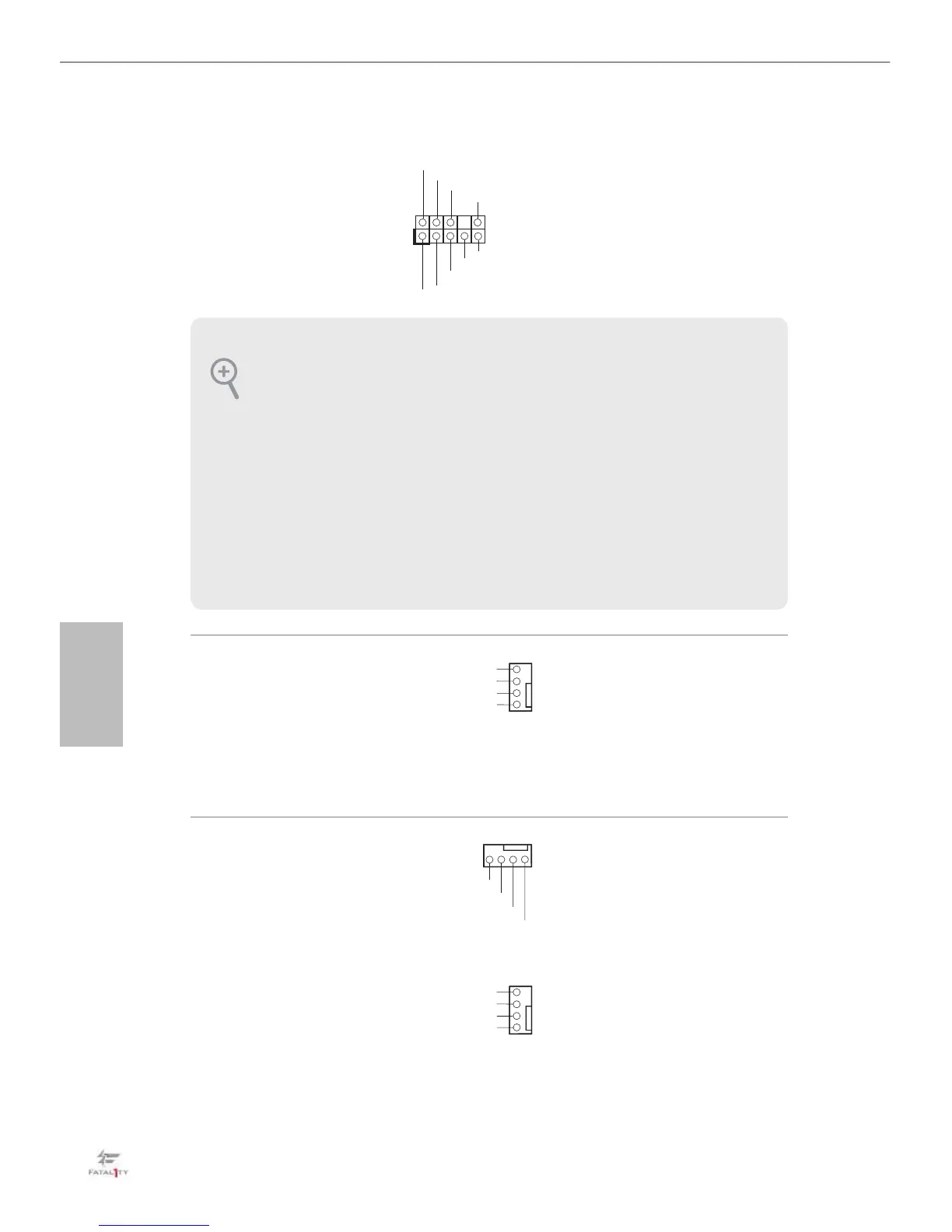

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 29)
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
Conector de Ventoinha
de Chassi / Ventilador de
Água
(4-pinos CHA_FAN3/
W_PUMP)
(ver p.1, N.º 17)
Por favor, conecte os
cabos do ventilador aos
conectores do ventilador e
corresponda o o preto no
pino terra.
Conector do ventilador do
chassi
(CHA_FAN1 de 4 pinos)
(ver p.1, N.º 3)
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 12)
Por favor, conecte os
cabos do ventilador aos
conectores do ventilador e
corresponda o o preto no
pino terra.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não
precisa ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
