129
Fatal1ty Z270 Professional Gaming i7 Series
Português

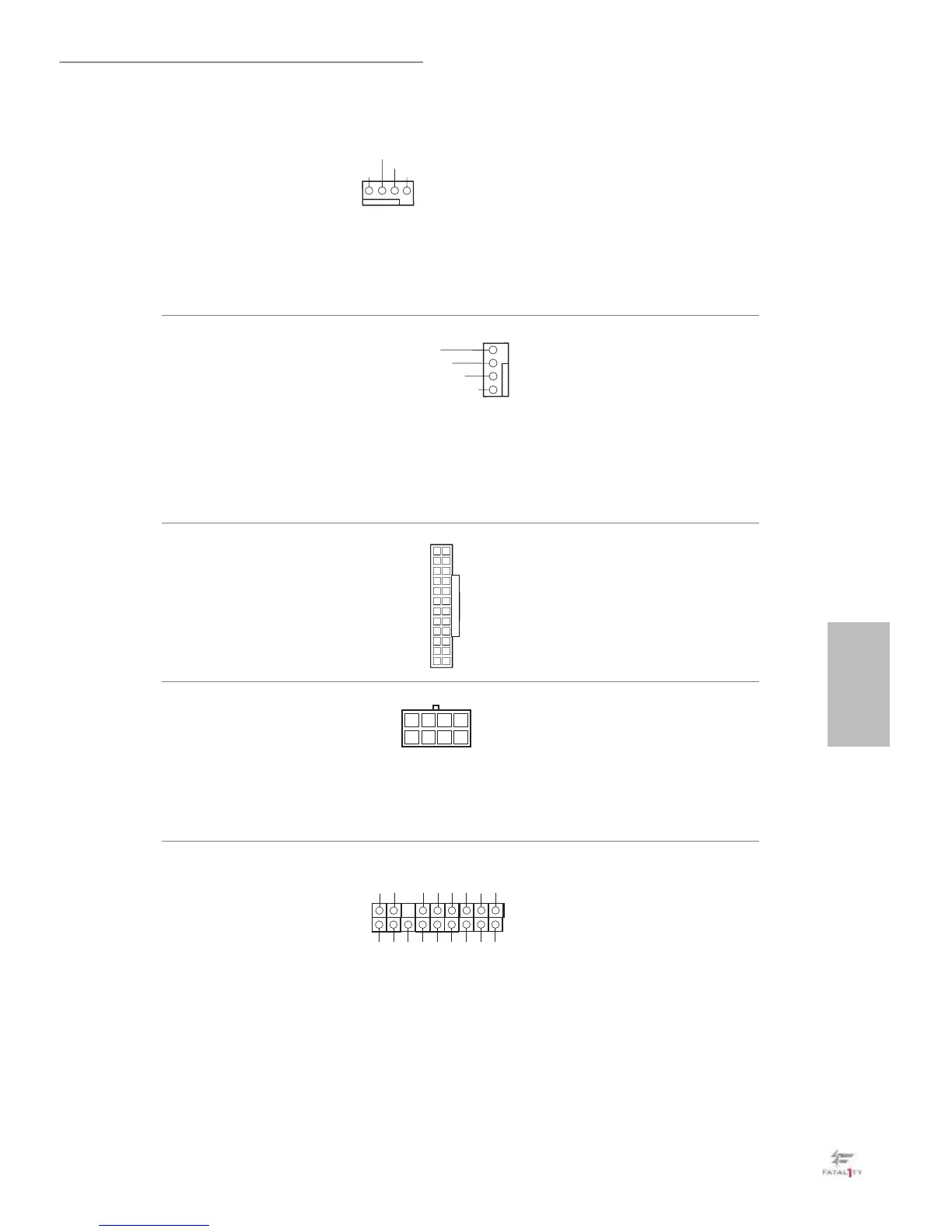

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 4)
Esta placa mãe inclui um
conector de ventilador da
CPU (Ventilador silencioso)
de 4 pinos. Se você pretende
conectar um ventilador da
CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector da ventoinha
de bomba de água/CPU
opcional
(4-pinos CPU_OPT/W_
PUMP)
(ver p.1, N.º 2)
Esta placa mãe inclui um
conector de ventilador da
CPU de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador de
refrigeração a água da CPU de
3 pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de
20 pinos, introduza-a no Pino
1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Esta placa-mãe inclui um
conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte de
alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 27)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
12
13
24
