Türkçe

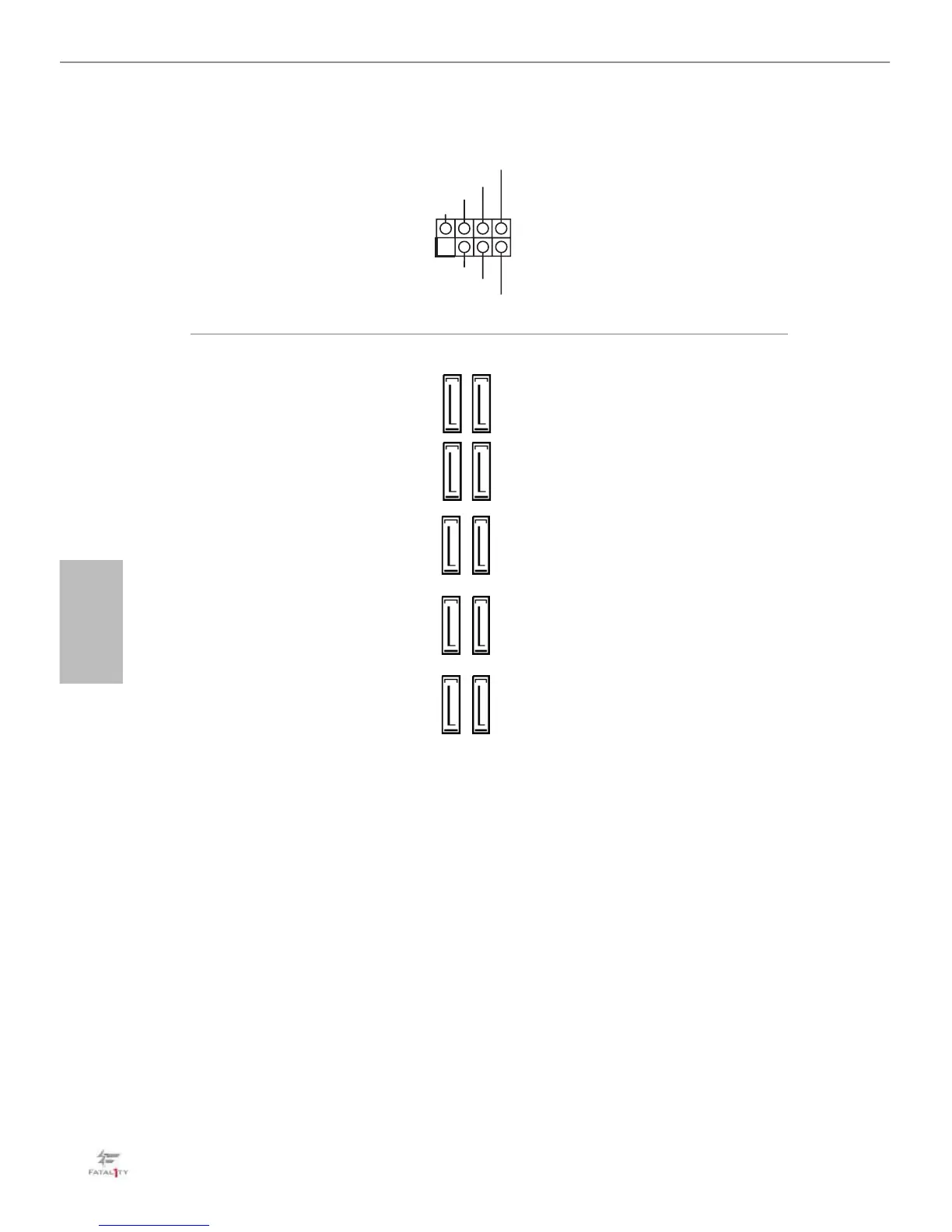

Güç LED’i ve Hoparlör
Bağlantısı
(7 pimli SPK_PLED1)
(bkz. s.1, No. 21)
Lütfen kasa güç LED’ini
ve kasa hoparlörünü bu
bağlantıya takın.
Seri ATA3 Bağlayıcıları
(SATA3_0_1:
bkz. s.1, No. 13)
(SATA3_2_3:
bkz. s.1, No. 13)
(SATA3_4_5:
bkz. s.1, No. 14)
(SATA3_A1_A2:
bkz. s.1, No. 15)
(SATA3_A3_A4:
bkz. s.1, No. 16)
Bu on SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/sn'ye
kadar olan dâhili depolama
aygıtları için tasarlanmış SATA
veri kablolarını destekler.
M2_1, SATA3_0 ve SATA3_1
paylaşım yolları. Herhangi biri
kullanımdaysa diğeri devre
dışı bırakılacaktır.
M2_2, SATA3_4 ve SATA3_5
paylaşım yolları. Herhangi biri
kullanımdaysa diğeri devre
dışı bırakılacaktır.
M2_3 bir SATA tipi M.2 aygıtı
tarafından kullanılıyorsa,
SATA3_3 devre dışı bırakılacaktır.
Başlatma süresini en
aza indirmek amacıyla,
çalıştırılabilir aygıtlar için Intel®
Z270 SATA bağlantı noktalarını
(SATA3_0) kullanın
1
+5V
DUMMY
PLED+
PLED+
