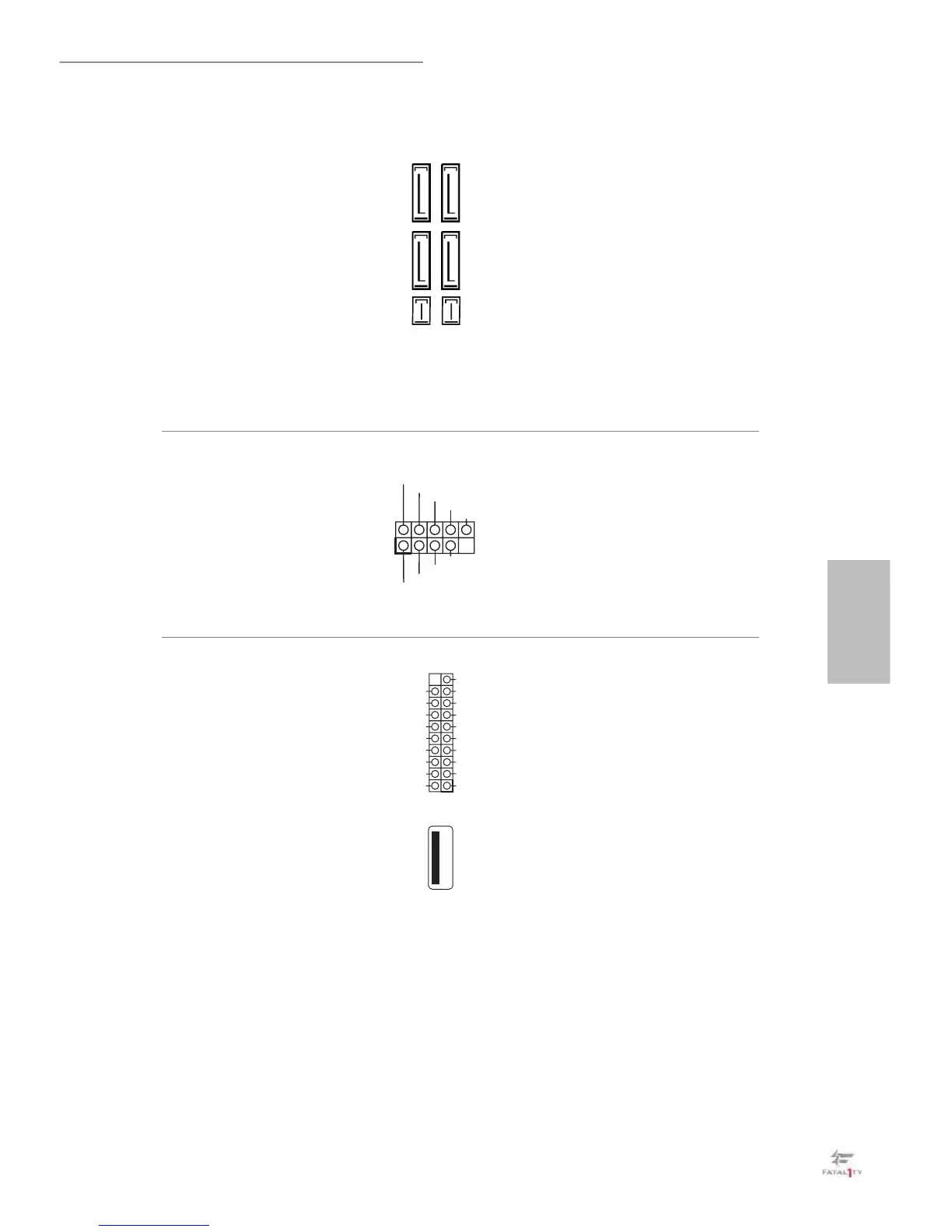

Seri ATA Express
Bağlayıcıları
(SATA_EXP_0_1:
bkz. s.1, No. 13)
Lütfen bu bağlayıcılara
ya SATA ya da PCIe
depolama aygıtlarını
bağlayın.
USB 2.0 Bağlantıları
(9 pimli USB_11_12)
(bkz. s.1, No. 25)
(9 pimli USB_13_14)
(bkz. s.1, No. 24)
(9 pimli USB_15_16)
(bkz. s.1, No. 23)
Bu ana kartta üç tane USB
2.0 bağlantısı vardır. Her
bir USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
USB 3.0 Bağlantıları
(19 pimli USB3_6_7)
(bkz. s.1, No. 10)
(19 pimli USB3_8_9)
(bkz. s.1, No. 11)
(USB_9)
(bkz. s.1, No. 9)
Bu ana kart üzerinde, G/Ç
panelindeki dört USB 3.0
bağlantı noktasının yanı sıra,
iki adet bağlantı ve bir bağlantı
noktası bulunmaktadır.
Her bir USB 3.0 bağlantısı,
iki adet bağlantı noktasını
destekleyebilir.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0
SATA_EXP_1
SATA3_0SATA3_1
SATA3_2SATA3_3
