Türkçe

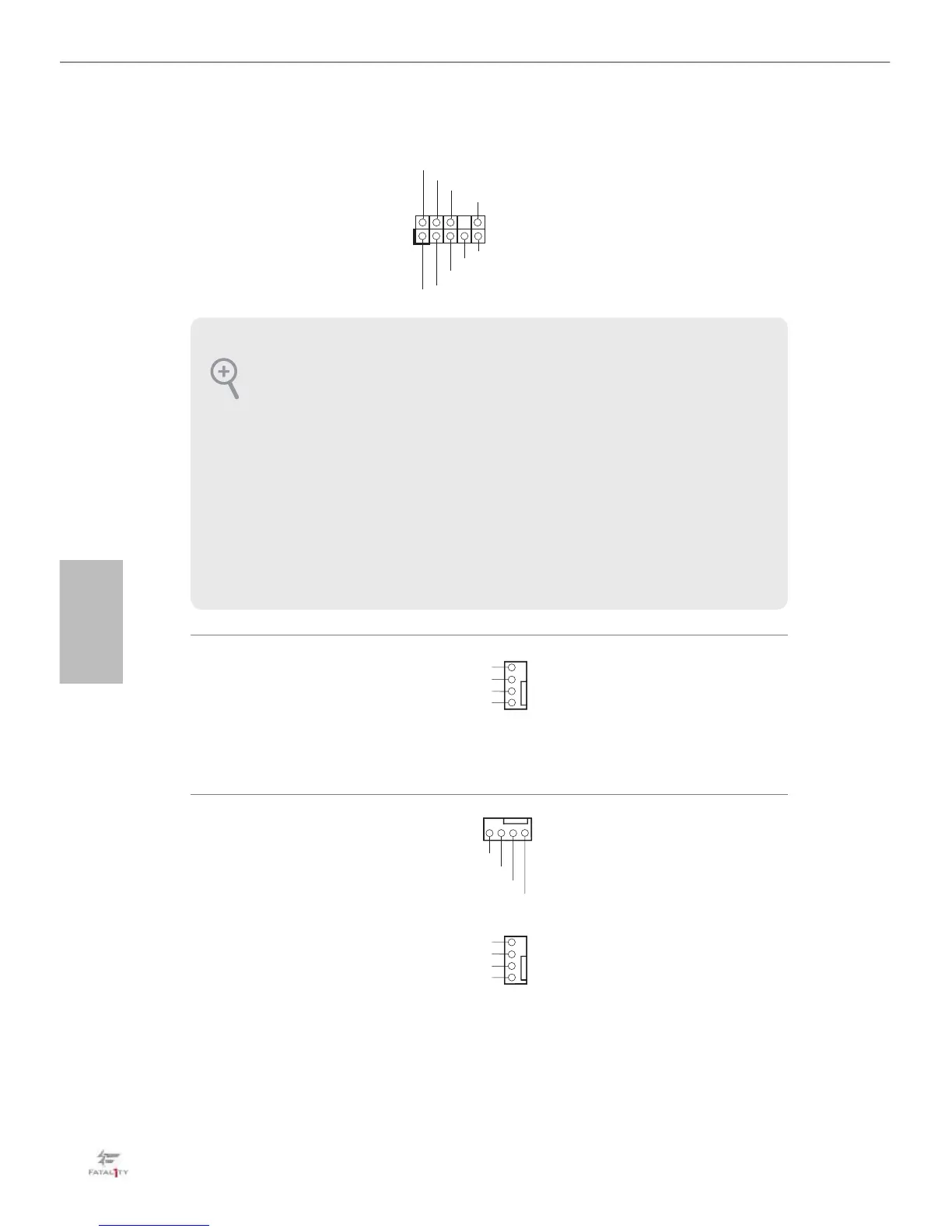

Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bkz. s.1, No. 29)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Kasa Fanı / Su Pompalı
Fan Bağlayıcı
(4 pimli CHA_FAN3/
W_PUMP)
(bkz. s.1, No. 17)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pimine bağlayın.
Kasa Fanı Bağlayıcı
(4 pimli CHA_FAN1)
(bkz. s.1, No. 3)
(4 pimli CHA_FAN2)
(bkz. s.1, No. 12)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pimine bağlayın.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN_SPEED
FAN_VOLTAGE
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için
bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine
gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.
GND
CHA_FAN_SPEED
