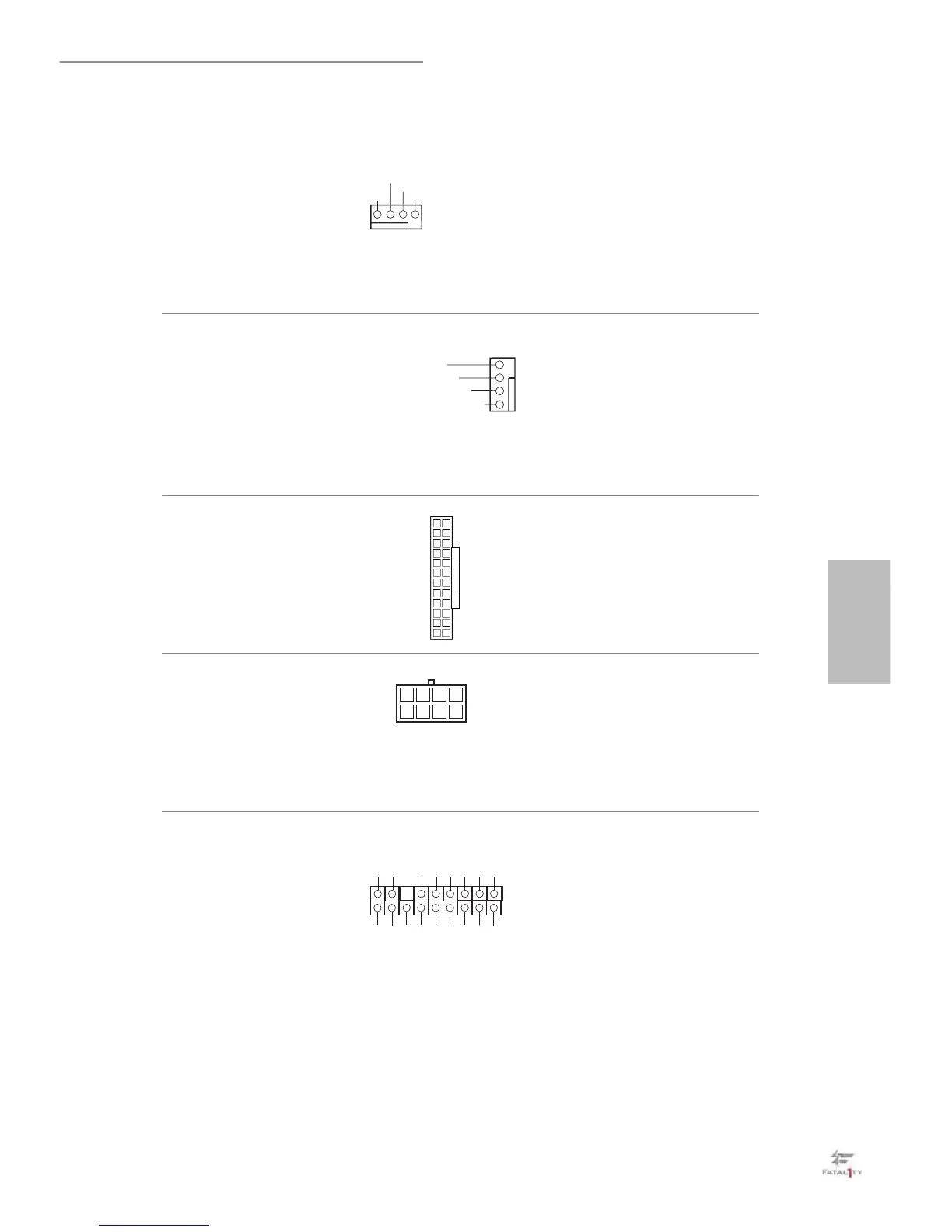

İşlemci Fanı Bağlayıcı
(4 pimli CPU_FAN1)
(bkz. s.1, No. 4)
Bu ana kart, 4 pimli bir
işlemci fanı (Sessiz Fan)
bağlayıcı sağlar. 3 pimli
bir işlemci fanı bağlamak
isterseniz lütfen Pim 1-3'e
bağlayın.
İşlemci İsteğe Bağlı/Su
Pompalı Fan Bağlayıcısı
(4 pimli CPU_OPT/
W_PUMP)
(bkz. s.1, No. 2)
Bu ana kart, 4 pimli bir
su soğutmalı işlemci fanı
bağlayıcı sağlar. 3 pimli bir
su soğutmalı işlemci fanı
bağlamak isterseniz lütfen
Pim 1-3'e bağlayın.
ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bkz. s.1, No. 8)
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20
pimli ATX güç beslemesi
kullanmak için lütfen Pim
1 ve Pim 13'e bağlayın.
ATX 12V Güç Bağlayıcısı
(8 pimli ATX12V1)
(bkz. s.1, No. 1)
Bu ana kart, 8 pimli ATX
12V güç bağlayıcısı sağlar.
4 pimli ATX güç beslemesi
kullanmak için lütfen Pim
1 ve Pim 5'e bağlayın.
TPM bağlantısı
(17 pimli TPMS1)
(bkz. s.1, No. 27)
Bu bağlayıcı, anahtarlar, dijital
sertikalar, şifreler ve verileri
güvenli bir şekilde saklama özelliği
bulunan Güvenilir
Platform Modülü (TPM) sistemini
destekler. TPM sistemleri, aynı
zamanda ağ güvenliğinin
artırılması, dijital kimliklerin
korunması ve platform
bütünlüğünün sağlanmasına da
yardımcı olur.
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
12
13
24
