한 국 어

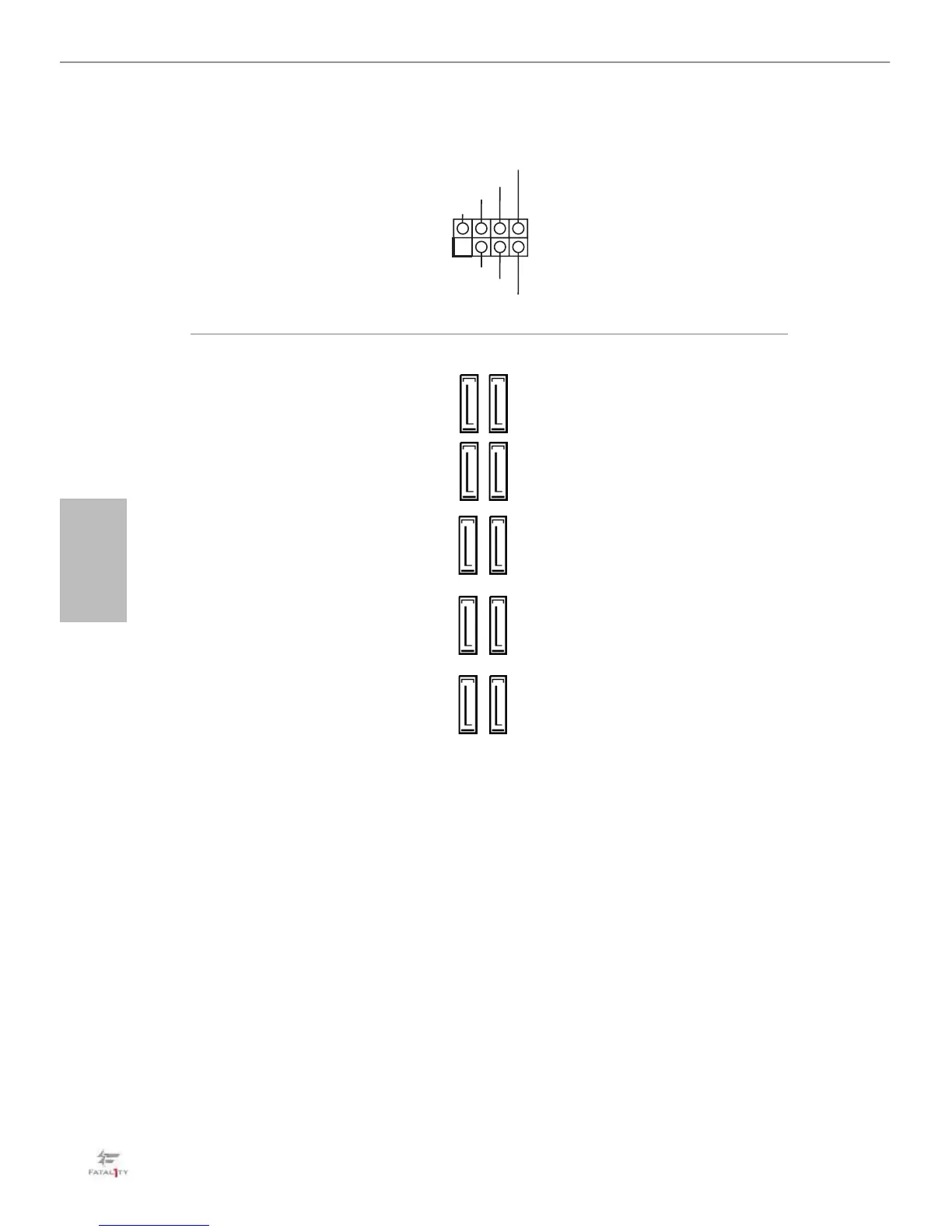

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 21 번 항목 참조 )
섀시 전원 LED 와 섀시
스피커를 이 헤더에 연
결하십시오 .
시리얼 ATA3 커넥터
(SATA3_0_1:
1 페이지 , 13 번 항목 참조 )
(SATA3_2_3:
1 페이지 , 13 번 항목 참조 )
(SATA3_4_5:
1 페이지 , 14 번 항목 참조 )
(SATA3_A1_A2:
1 페이지 , 15 번 항목 참조 )
(SATA3_A3_A4:
1 페이지 , 16 번 항목 참조 )
이들 열 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이터
전송 속도를 제공하는 내
부 저장 장치용 SATA 데이
터 케이블을 지원합니다 .
M2_1, SATA3_0 및
SATA3_1 가 레인을 공유
합니다 . 이들 중 하나가 사
용 중인 경우 , 나머지가 비
활성화됩니다 .
M2_2, SATA3_4 및
SATA3_5 가 레인을 공유
합니다 . 이들 중 하나가 사
용 중인 경우 , 나머지가 비
활성화됩니다 .
SATA- 타입 M.2 장치에
서 M2_3 을 사용 중이면 ,
SATA3_3 이 비활성화됩니다 .
부팅 시간을 최소화하려
면 , Intel® Z270 SATA 포트
(SATA3_0) 를 부팅용 장
치에 사용하십시오 .
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_A1 SATA3_4
SATA3_5SATA3_A2
SATA3_A3 SATA3_A4
SATA3_0SATA3_1 SATA3_2SATA3_3
