Fatal1ty Z270 Professional Gaming i7 Series
한 국 어

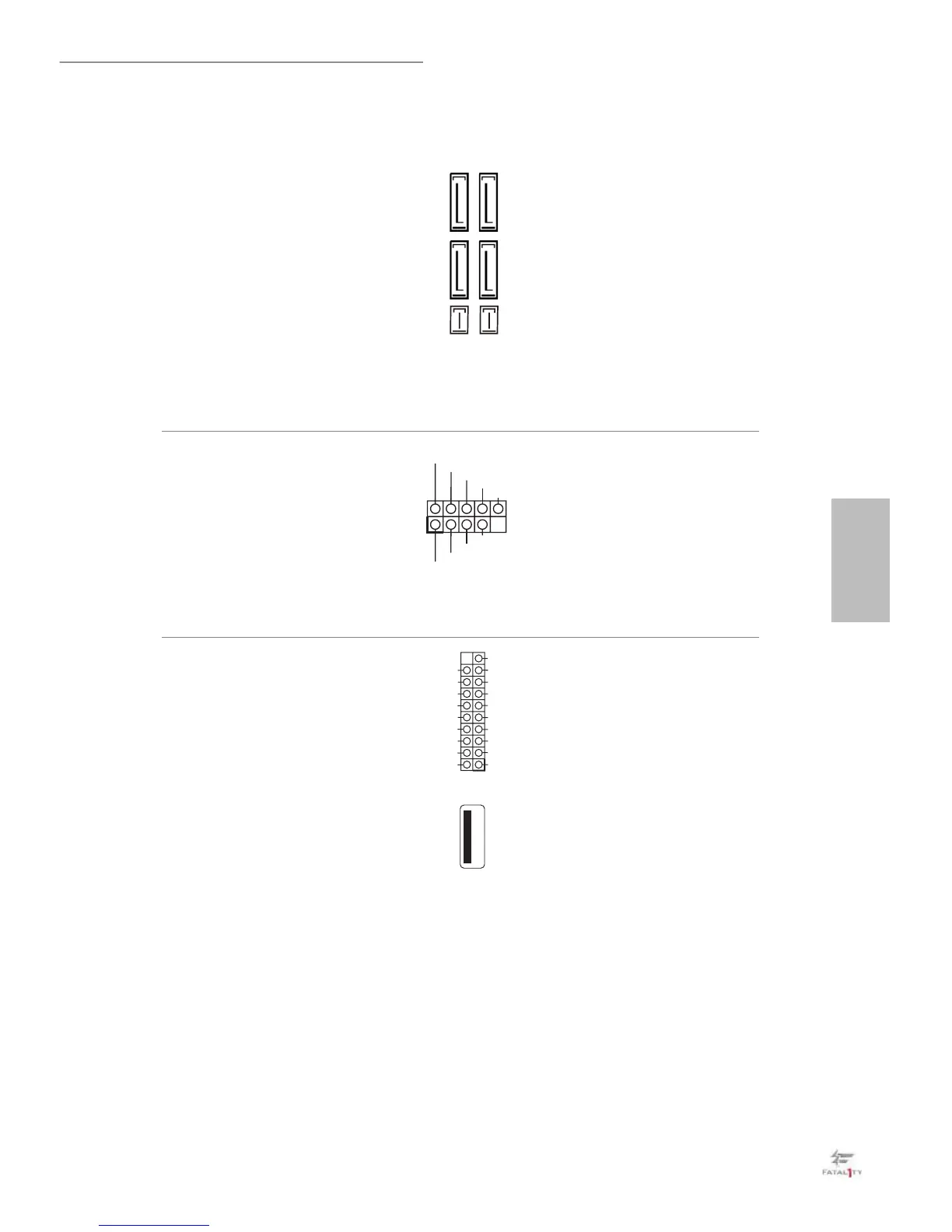

직렬 ATA Express 커넥터
(SATA_EXP_0_1:
1 페이지 , 13 번 항목 참조 )
SATA 저장장치 또는
PCIe 저장장치를 이
커넥터에 연결하십
시오 .
USB 2.0 헤더
(9 핀 USB_11_12)
(1 페이지 , 25 번 항목 참조 )
(9 핀 USB_13_14)
(1 페이지 , 24 번 항목 참조 )
(9 핀 USB_15_16)
(1 페이지 , 23 번 항목 참조 )
이 마더보드에는
USB 2.0 헤더 세 개
가 있습니다 . 각
USB 2.0 헤더는 포트
두 개를 지원할 수
있습니다 .
USB 3.0 헤더
(19 핀 USB3_6_7)
(1 페이지 , 10 번 항목 참조 )
(19- 핀 USB3_8_9)
(1 페이지 , 11 번 항목 참조 )
(USB_9)
(1 페이지 , 9 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 네 개가 탑재되어
있을 뿐 아니라 마더보
드에 헤더 두 개와 포
트 한 개가 탑재되어
있습니다 . 각 USB 3.0
헤더는 포트 두 개를
지원할 수 있습니다 .
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
