Fatal1ty Z270 - Page 178

174
175
日本語

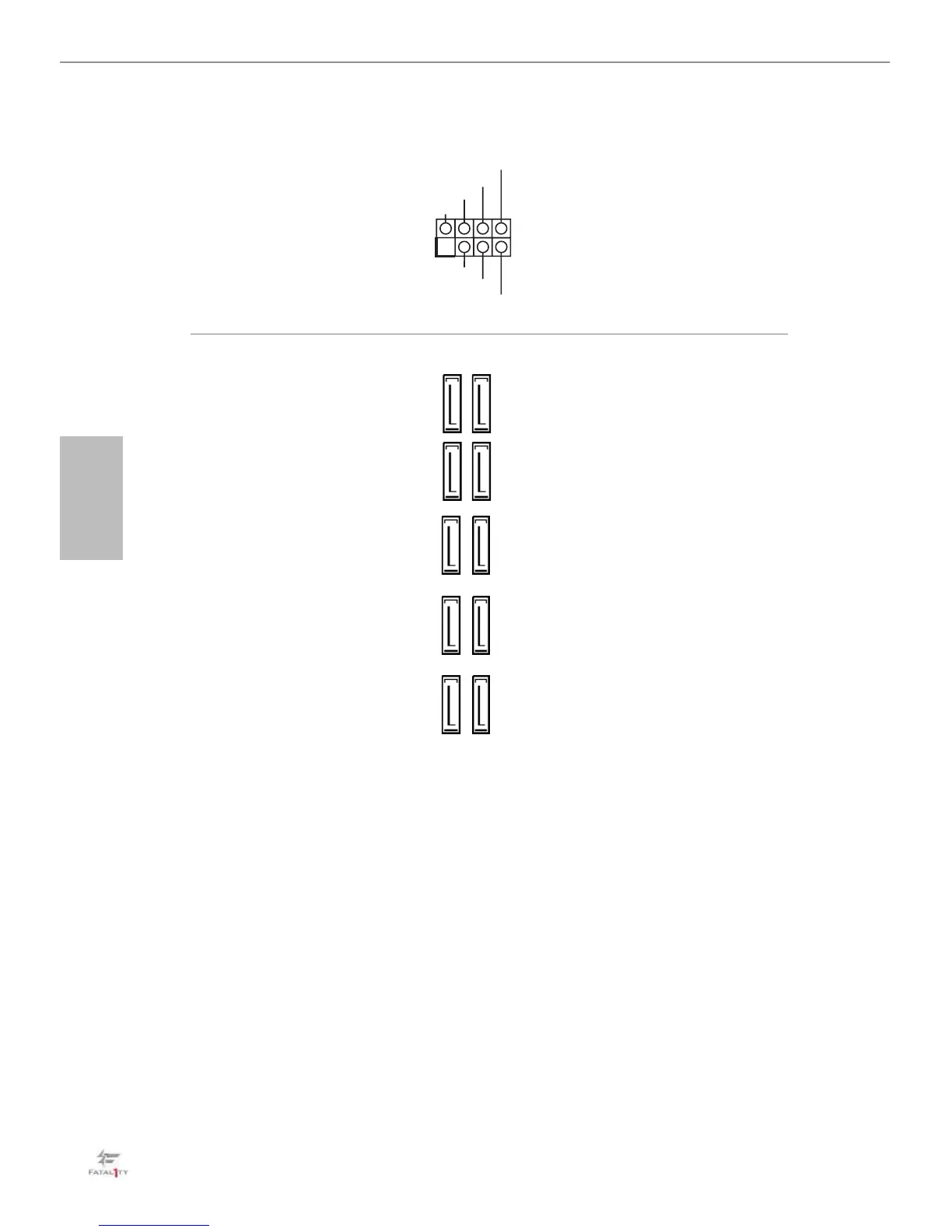

電源 LED とスピーカーヘッ
ダー
（7 ピン SPK_PLED1）
（p.1、No. 21 参照）
シャーシ電源 LED と
シャーシスピーカーをこ
のヘッダーに接続してく
ださい。
シリアル ATA3 コネクター
(SATA3_0_1:
p.1、No. 13 参照）
（SATA3_2_3:
p.1、No. 13 参照）
(SATA3_4_5:
p.1、No. 14 参照）
(SATA3_A1_A2:
p.1、No. 15 参照）
(SATA3_A3_A4:
p.1、No. 16 参照）
これら 10 個 の SATA3 コ
ネクタは、最高 6.0 Gb/s
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルに
対応します。
M2_1 は SATA3_0 及び
SATA3_1 とレーンを共用
します。いずれかが使用
されている場合は、その
他は無効になります。
M2_2 は SATA3_4 及び
SATA3_5 とレーンを共用
します。いずれかが使用
されている場合は、その
他は無効になります。
SATA タイプ M.2 デバイ
スで M2_3 を使用してい
る場合は、SATA3_3 は無
効になります。
起動時間を最小限に抑える
ために、Intel® Z270 SATA ポー
ト (SATA3_0) をブータブル
デバイス用に使用します。
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_A1 SATA3_4
SATA3_5
SATA3_A2
SATA3_A3 SATA3_A4
SATA3_0SATA3_1 SATA3_2SATA3_3
