Fatal1ty Z270 Professional Gaming i7 Series
日本語

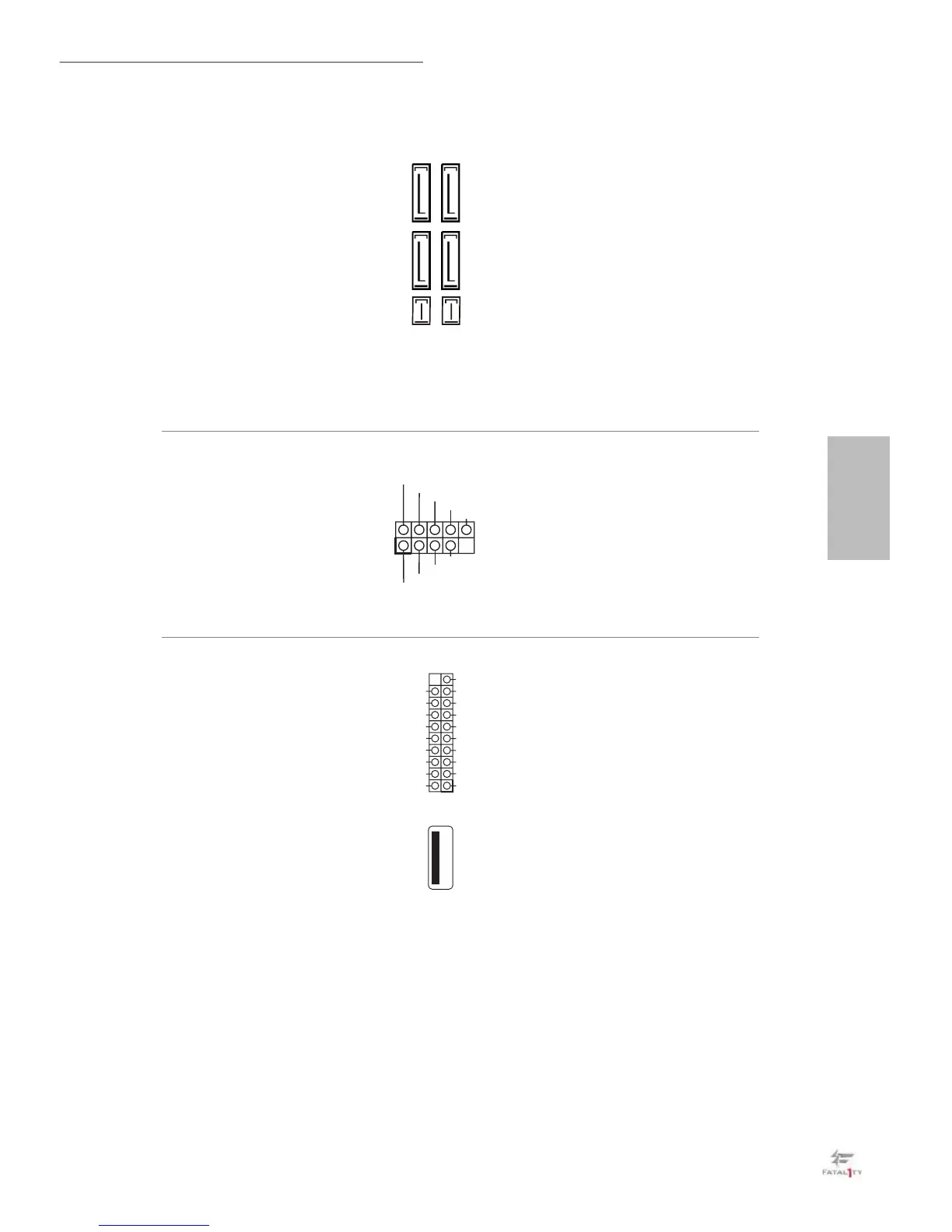

シリアル ATA Express コ
ネクタ
(SATA_EXP_0_1:
p.1、No. 13 参照）
SATA または PCIe スト
レージデバイスをこれら
のコネクタに接続してく
ださい。
USB 2.0 ヘッダー
（9 ピン USB_11_12）
（p.1、No. 25 参照）
（9 ピン USB_13_14）
（p.1、No. 24 参照）
（9 ピン USB_15_16）
（p.1、No. 23 参照）
このマザーボードには
3 つの USB 2.0 ヘッダー
が装備されています。各
USB 2.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
USB 3.0 ヘッダー
（19 ピン USB3_6_7）
（p.1、No. 10 参照）
（19 ピン USB3_8_9）
（p.1、No. 11 参照）
(USB_9)
（p.1、No. 9 参照）
I/O パネルの 4 つの USB
3.0 ポートに加えて、この
マザーボードには 2 つの
ヘッダーと 1 つのポート
が装備されています。各
USB 3.0 ヘッダーは、2 つ
のポートをサポートでき
ます。
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
