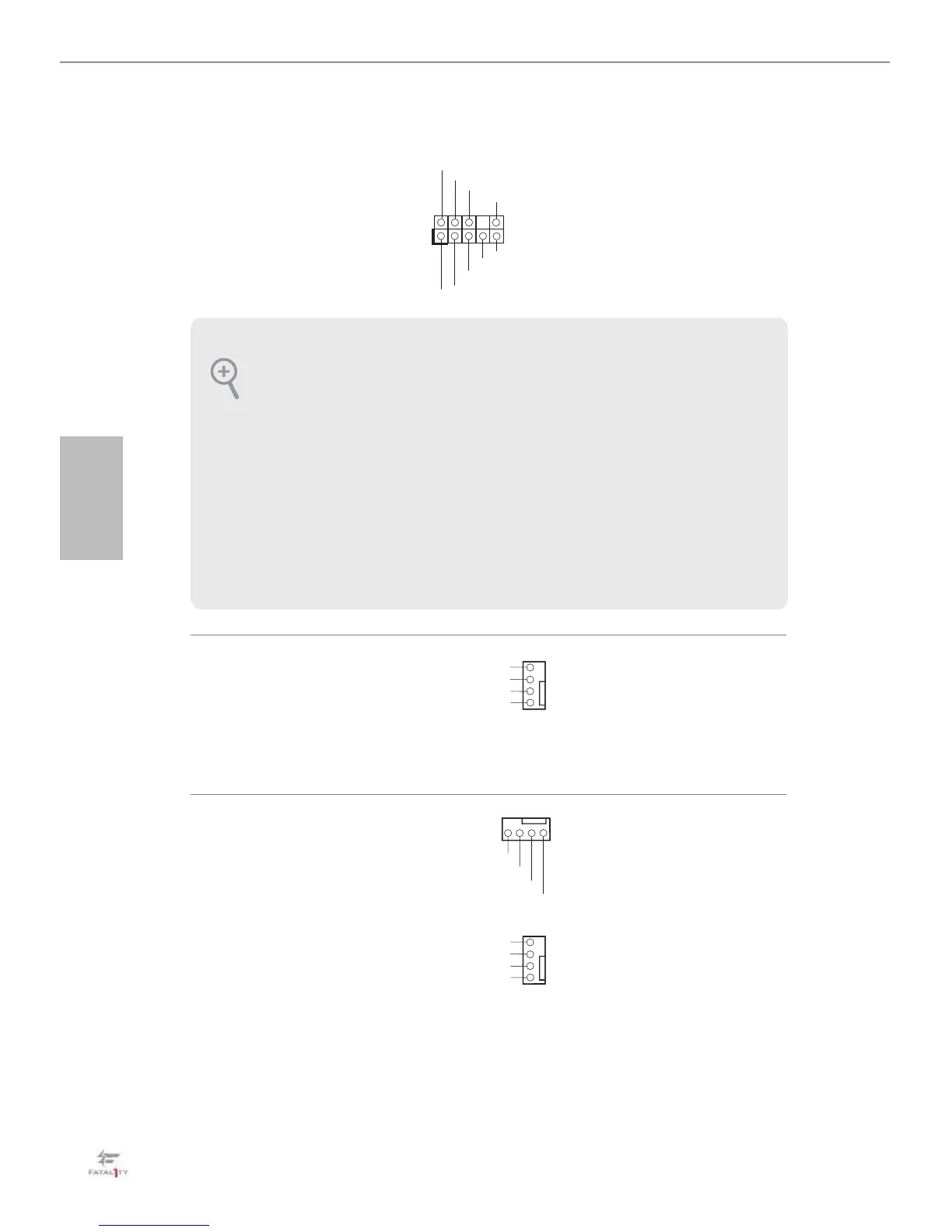

フロントパネルオーディオヘ
ッダー
（9 ピン HD_AUDIO1）
（p.1、No. 29 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシファン / ウォーター
ポンプファンコネクタ
（4 ピン CHA_FAN3/W_
PUMP）
（p.1、No. 17 参照）
ファンケーブルはファン
コネクターに接続し、黒線
とアースピンを合わせて
ください。
シャーシファンコネクター
（4 ピン CHA_FAN1）
（p.1、No. 3 参照）
（4 ピン CHA_FAN2）
（p.1、No. 12 参照）
ファンケーブルはファン
コネクターに接続し、黒線
とアースピンを合わせて
ください。
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしてい
ることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー
ディオヘッダーに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETと OUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ
パネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ
ブで、「録音音量」を調整してください。
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
