Fatal1ty Z270 Professional Gaming i7 Series
�简体中文
�简体中文

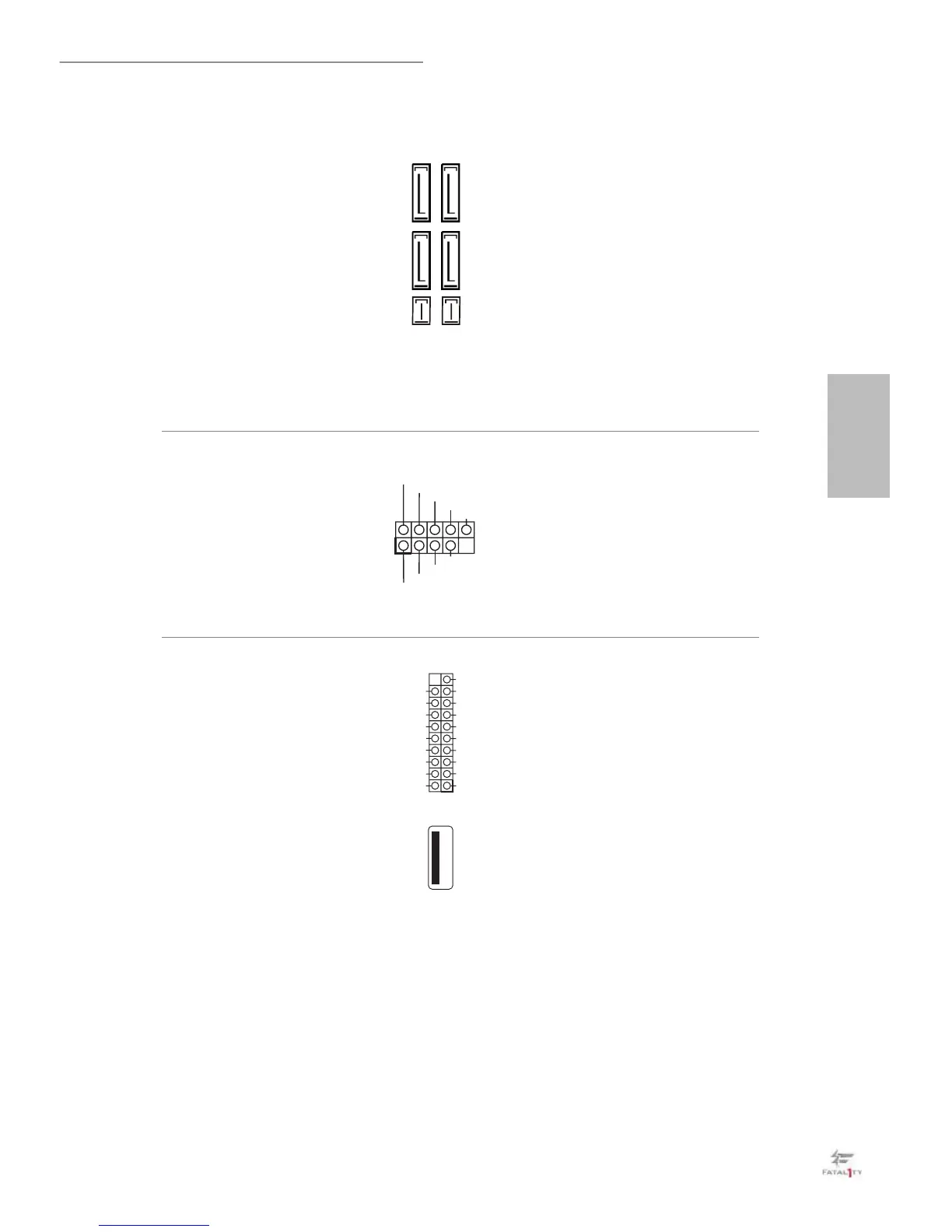

串行 ATA Express 接口
(SATA_EXP_0_1:
见第 1 页，第 13 个）
请将 SATA 或 PCIe 存储
设备连接到这些接口。
USB 2.0 接脚
(9 针 USB_11_12)
（见第 1 页，第 25 个）
(9 针 USB_13_14)
（见第 1 页，第 24 个）
(9 针 USB_15_16)
（见第 1 页，第 23 个）
此主板上有 3 个 USB 2.0
接脚。每个 USB 2.0 接脚
可以支持两个端口。
USB 3.0 接脚
(19 针 USB3_6_7)
（见第 1 页，第 10 个）
（19 针 USB3_8_9）
（见第 1 页，第 11 个）
(USB_9)
（见第 1 页，第 9 个）
除 I/O 面板上的四个 USB
3.0 端口外，此主板上还
有两个接脚和一个端口。
每个 USB 3.0 接脚可以支
持两个端口。
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
