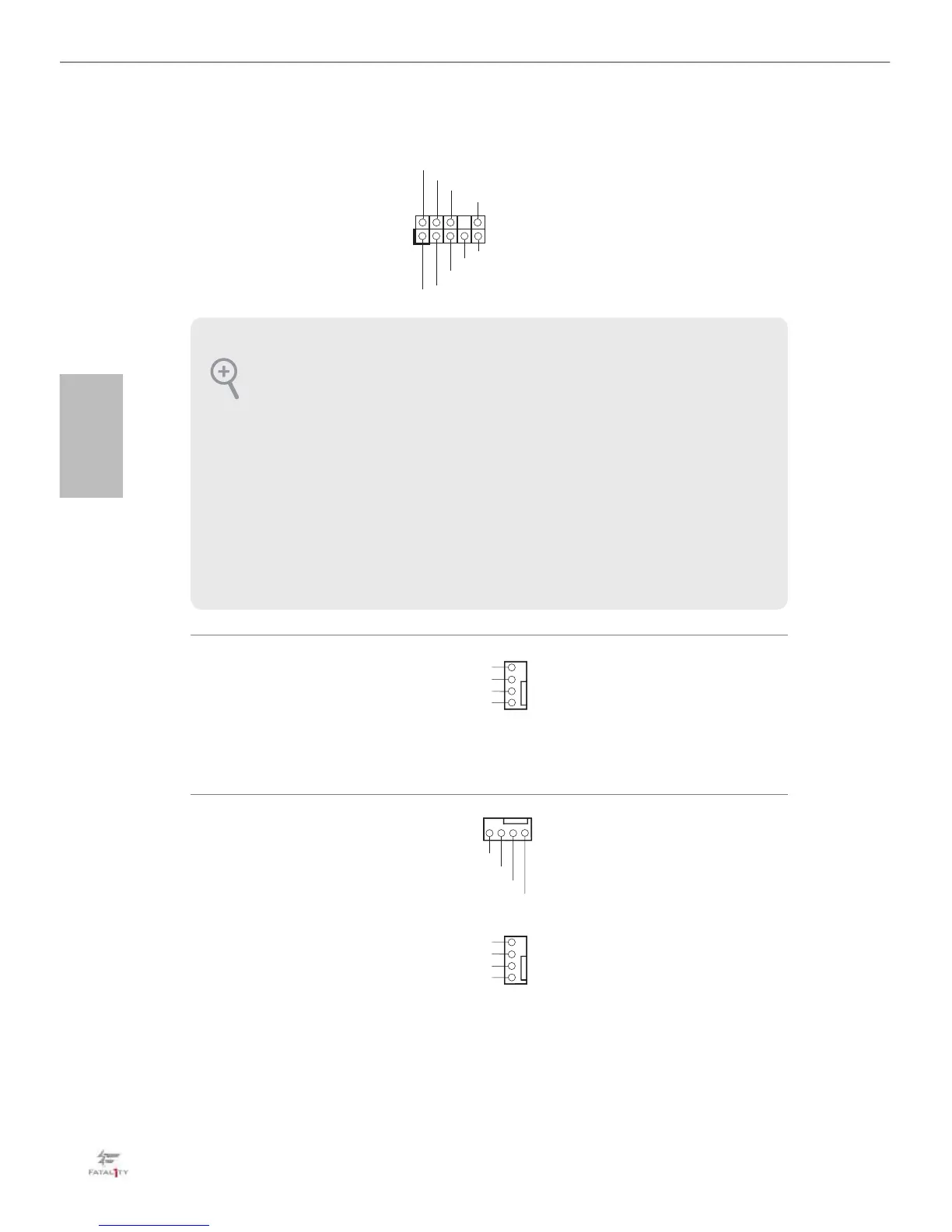

前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 29 个）
此接脚用于将音频设备
连接到前音频面板。
机箱风扇 / 水泵风扇
接口
(4 针 CHA_FAN3/W_
PUMP)
（见第 1 页，第 17 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
机箱风扇接口
(4 针 CHA_FAN1)
（见第 1 页，第 3 个）
(4 针 CHA_FAN2)
（见第 1 页，第 12 个）
请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
