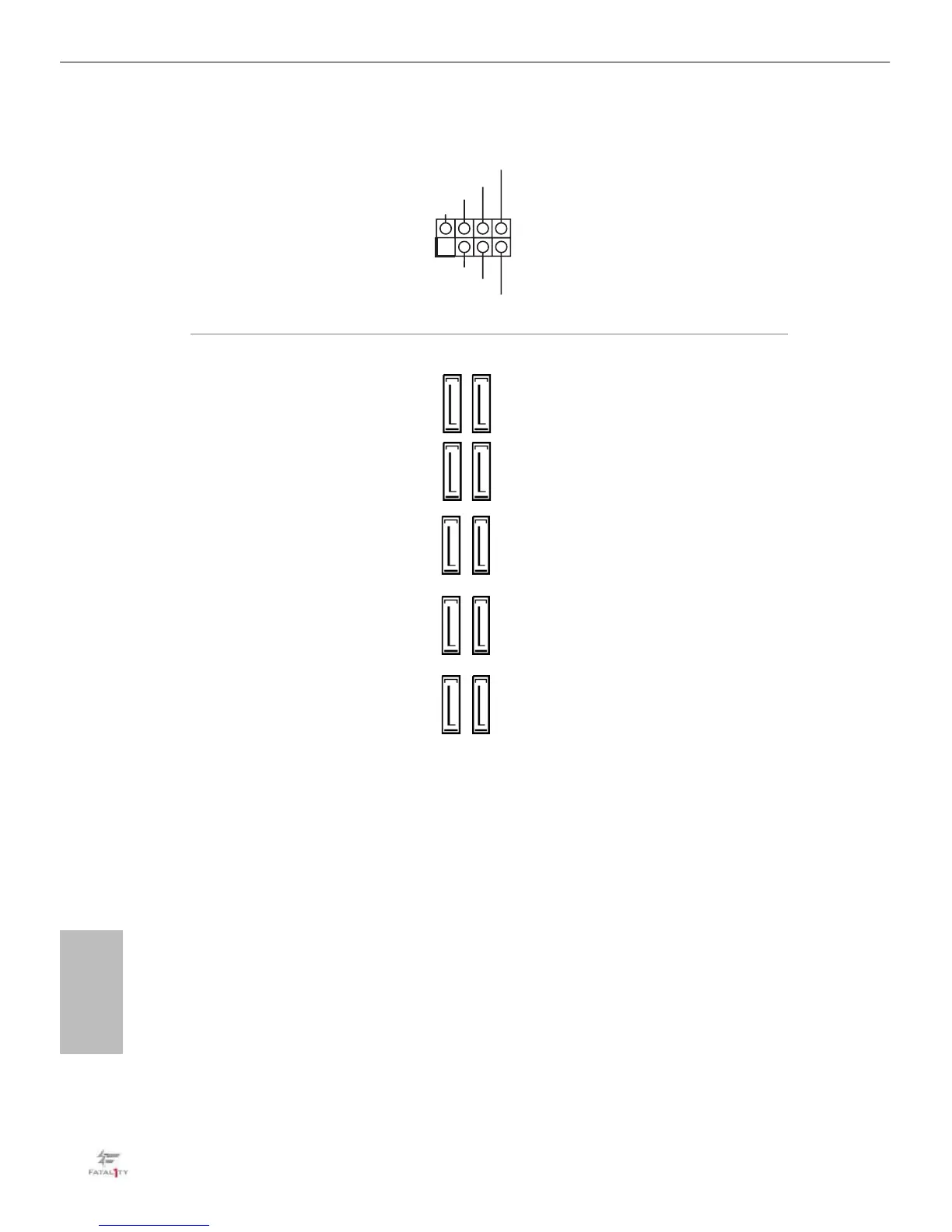

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 21)
Bitte verbinden Sie
die Betrieb-LED des
Gehäuses und den
Gehäuselautsprecher mit
dieser Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 13)
(SATA3_2_3:
siehe S. 1, Nr. 13)
(SATA3_4_5:
siehe S. 1, Nr. 14)
(SATA3_A1_A2:
siehe S. 1, Nr. 15)
(SATA3_A3_A4:
siehe S. 1, Nr. 16)
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsg
eschwindigkeit bis 6,0 Gb/
s.
M2_1, SATA3_0 und
SATA3_1 nutzen Lanes
gemeinsam. Wenn einer
von ihnen benutzt wird,
werden die anderen
deaktiviert.
M2_2, SATA3_4 und
SATA3_5 nutzen Lanes
gemeinsam. Wenn einer
von ihnen benutzt wird,
werden die anderen
deaktiviert.
Wenn M2_3 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_3
deaktiviert.
Nutzen Sie zum Minimieren
der Startzeit Intel® Z270-
SATA-Ports (SATA3_0) für
Ihre bootfähigen Geräte.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SATA3_A1 SATA3_4
SATA3_5
SATA3_A2
SATA3_A3 SATA3_A4
SATA3_0SATA3_1 SATA3_2SATA3_3
