Fatal1ty Z270 Professional Gaming i7 Series
Deutsch

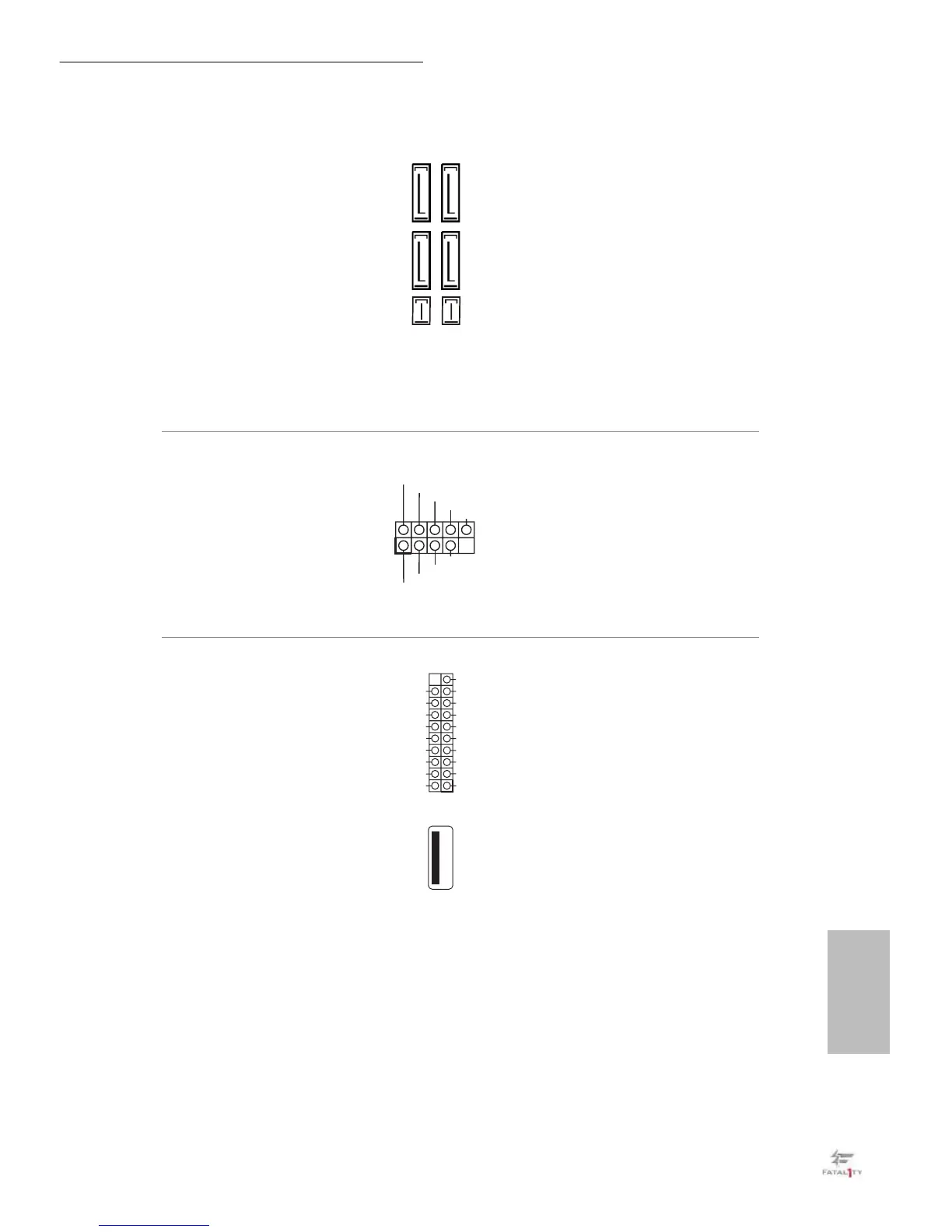

Serial-ATA-Express-
Anschlüsse
(SATA_EXP_0_1:
siehe S. 1, Nr. 13)
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesen Anschlüssen.
USB 2.0-Stileisten
(9-polig, USB_11_12)
(siehe S. 1, Nr. 25)
(9-polig, USB_13_14)
(siehe S. 1, Nr. 24)
(9-polig, USB_15_16)
(siehe S. 1, Nr. 23)
Es gibt drei USB-2.0-
Stileisten an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
USB 3.0-Stileisten
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 10)
(19-polig, USB3_8_9)
(siehe S. 1, Nr. 11)
(USB_9)
(siehe S. 1, Nr. 9)
Neben vier USB 3.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten und ein Port an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
