Italiano

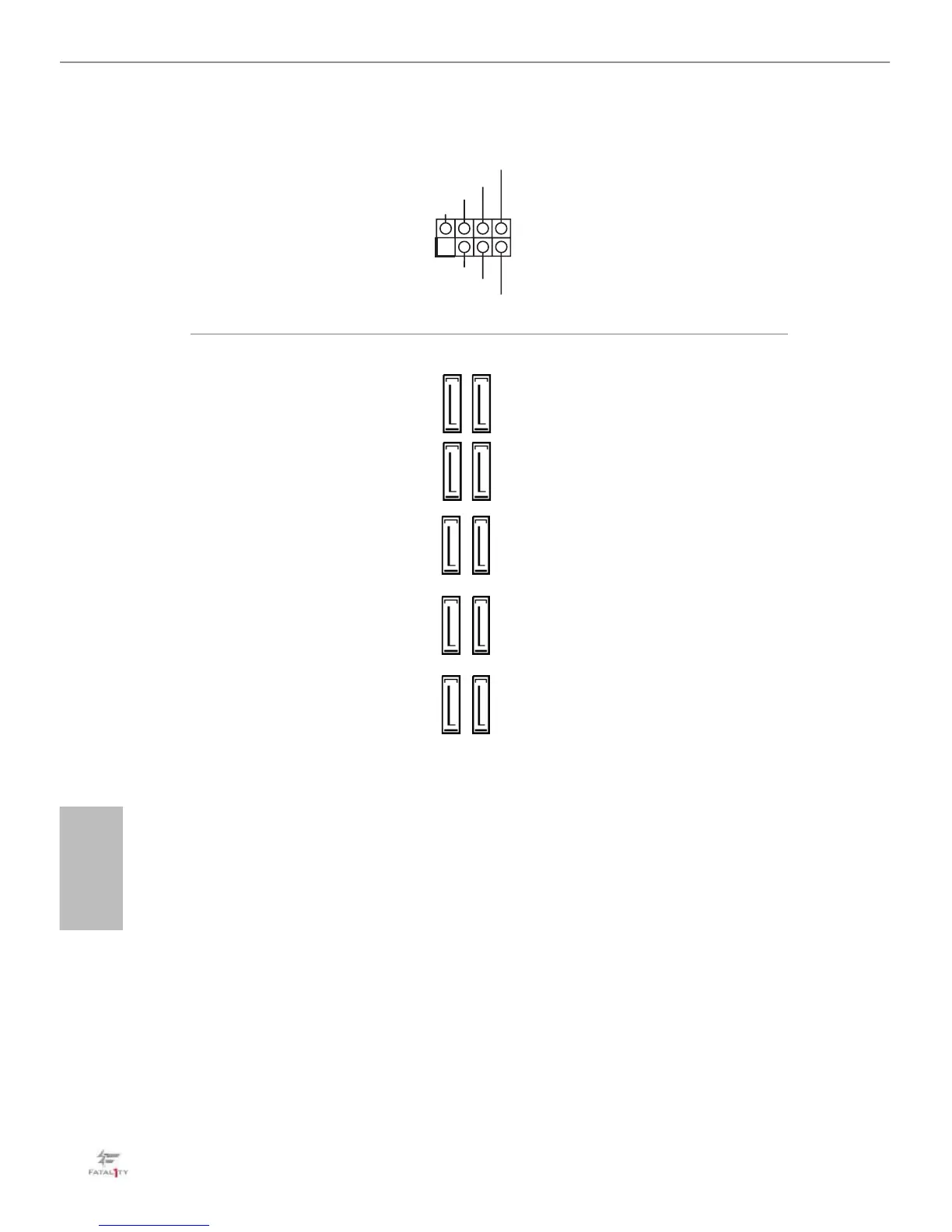

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 7 pin)
(vedere pag. 1, n. 21)
Collegare i LED alimen-
tazione e l’altoparlante a
questo connettore.
Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1, n. 13)
(SATA3_2_3:
vedere pag. 1, n. 13)
(SATA3_4_5:
vedere pag. 1, n. 14)
(SATA3_A1_A2:
vedere pag. 1, n. 15)
(SATA3_A3_A4:
vedere pag.1, n. 16)
Questi dieci connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.
M2_1, SATA3_0 e SATA3_1
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
M2_2, SATA3_4 e SATA3_5
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
Se M2_3 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_3 sarà disabilitato.
Per ridurre al minimo il tempo
d’avvio, usare le porte SATA
Intel ® Z270 (SATA3_0) per i
dispositivi di’avvio.
1
+5V
DUMMY
PLED+
PLED+
