Fatal1ty Z270 Professional Gaming i7 Series
Italiano
Italiano

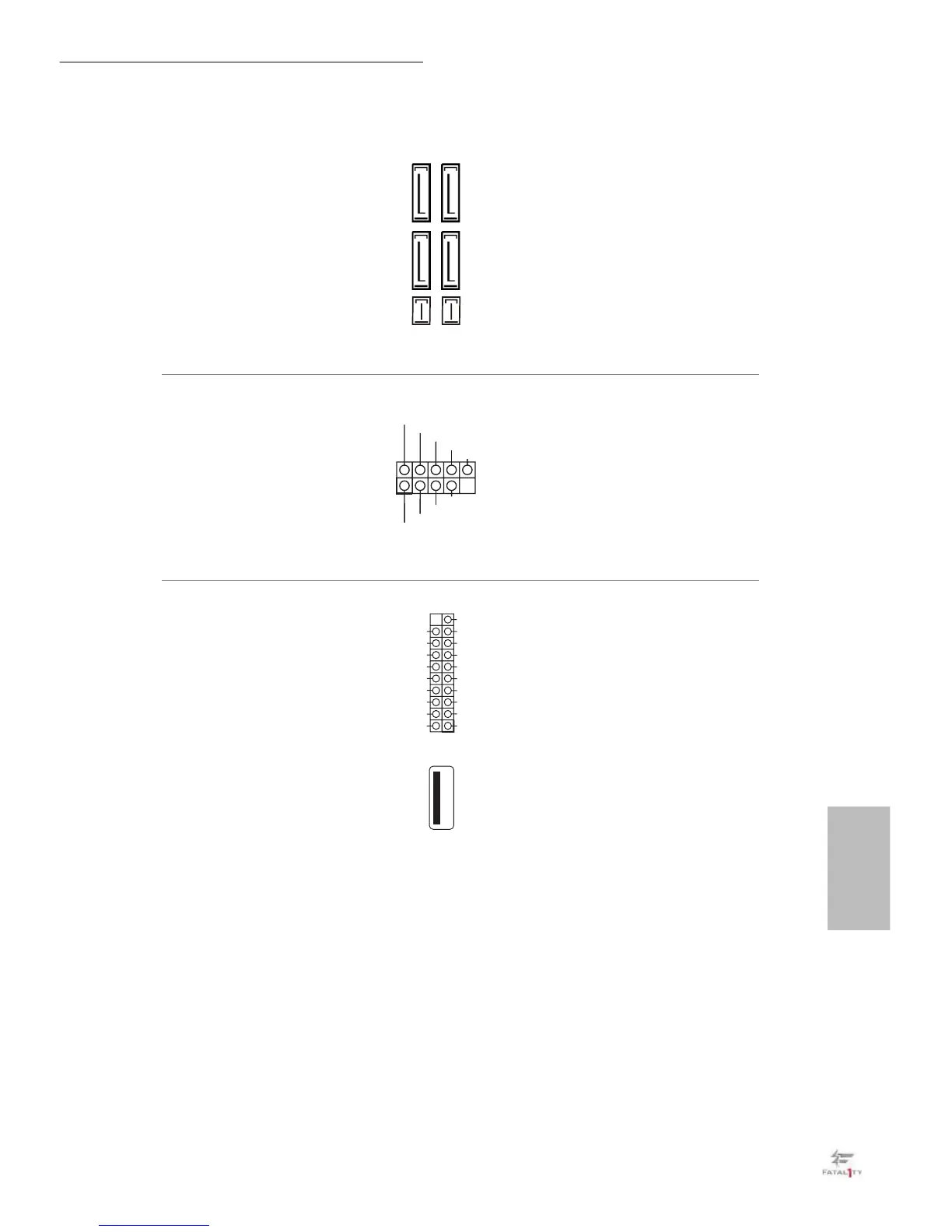

Connettori Serial ATA
Express
(SATA_EXP_0_1:
vedere pag.1, n. 13)
Collegare i dispositivi
d’archiviazione SATA o
PCIe a questi connettori.
Header USB 2.0
(USB_11_12 a 9 pin)
(vedere pag. 1, n. 25)
(USB_13_14 9 pin)
(vedere pag. 1, n. 24)
(USB_15_16 9 pin)
(vedere pag. 1, n. 23)
Ci sono tre connettori
USB 2.0 su questa scheda
madre. Ciascun header
USB 2.0 può supportare
due porte.
Header USB 3.0
(19 pin USB3_6_7)
(vedere pag. 1, n. 10)
(USB3_8_9 a 19 pin)
(vedere pag. 1, n. 11)
(USB_9)
(vedere pag. 1, n. 9)
Oltre alle quattro porte
USB 3.0 standard del
pannello I/O, questa
scheda madre è dotata
di due collettori e di una
porta. Ciascun header USB
3.0 può supportare due
porte.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
