Español

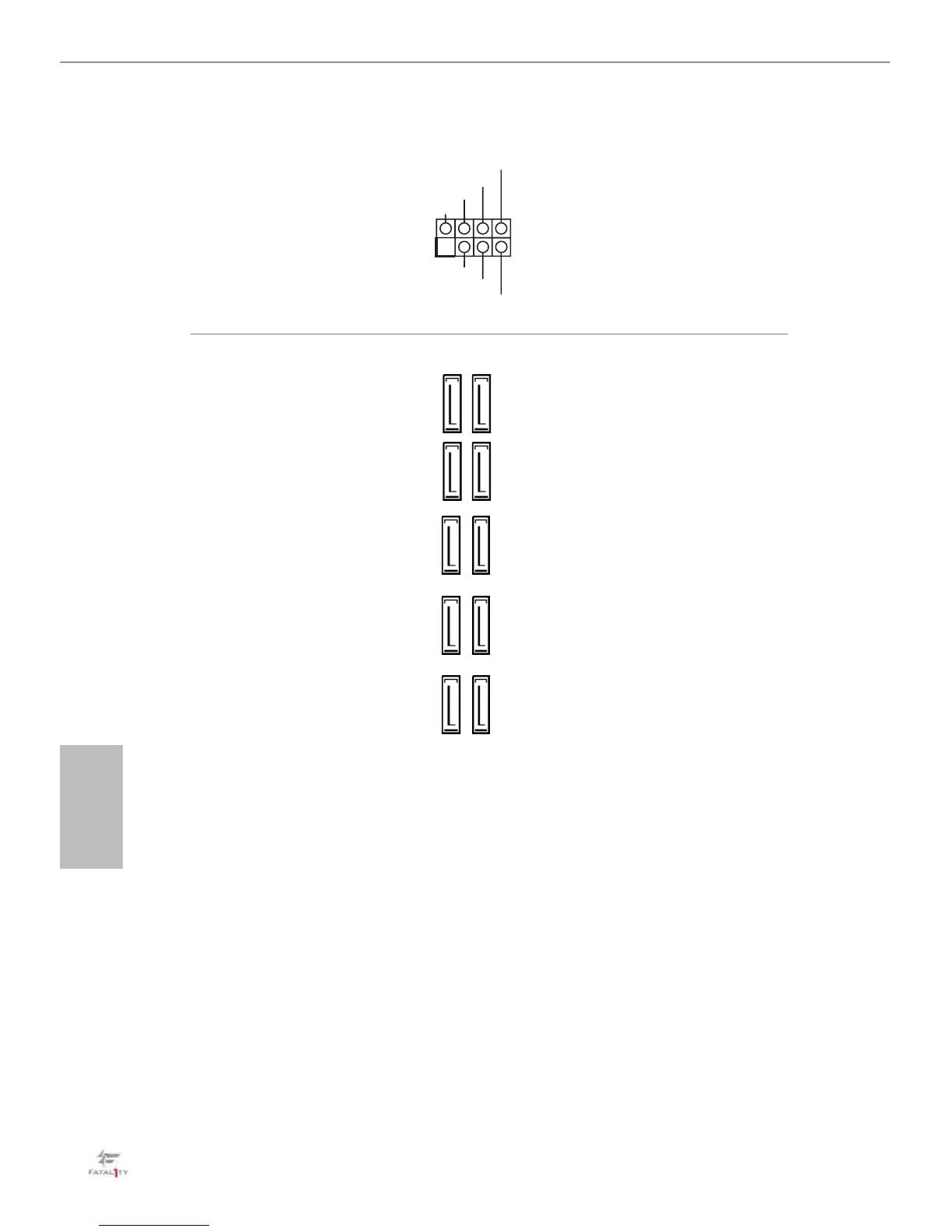

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág.1, Nº 21)
Conecte el LED de ali-
mentación del chasis y el
altavoz del chasis a esta
base de conexiones.
Conectores Serie ATA3
(SATA3_0_1:
consulte la pág.1, N.º 13)
(SATA3_2_3:
consulte la pág.1, N.º 13)
(SATA3_4_5:
consulte la pág.1, N.º 14)
(SATA3_A1_A2:
consulte la pág.1, N.º 15)
(SATA3_A3_A4:
consulte la pág.1, N.º 16)
Estos diez conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
M2_1, SATA3_0 y SATA3_1
comparten carriles. Si
cualquiera de ellos está en uso,
los otros se deshabilitan.
M2_2, SATA3_4 y SATA3_5
comparten carriles. Si
cualquiera de ellos está en uso,
los otros se deshabilitan.
Si M2_3 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_3 se deshabilitará.
Para reducir el tiempo de
arranque, utilice puertos SATA
Z270 de Intel® (SATA3_0) con
sus dispositivos de arranque.
1
+5V
DUMMY
PLED+
PLED+
