Fatal1ty Z270 Professional Gaming i7 Series
Español

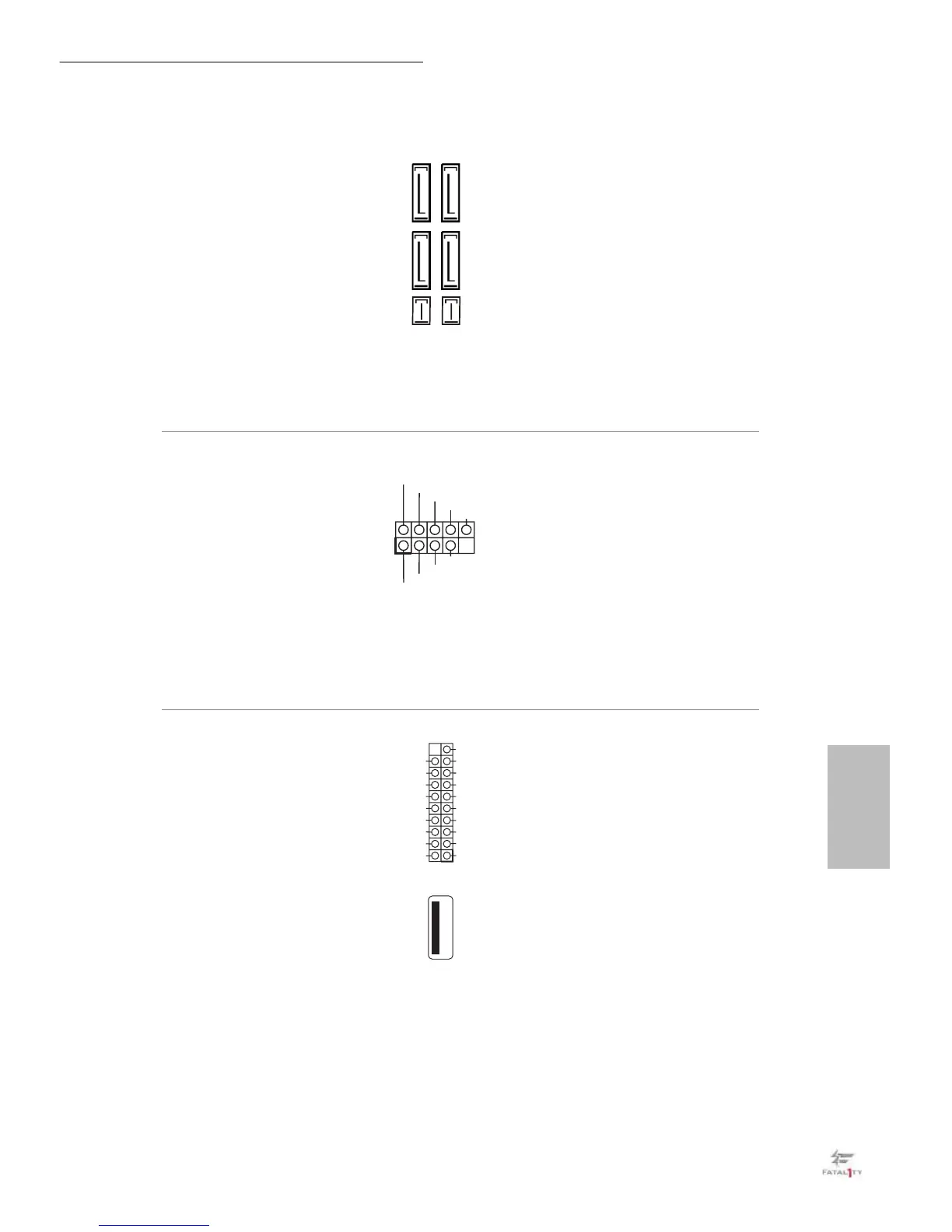

Conectores Serial ATA
Express
(SATA_EXP_0_1:
consulte la pág.1, N.º 13)
Enchufe los dispositivos de
almacenamiento SATA o
PCIe a estos conectores.
Cabezales USB 2.0
(USB_11_12 de 9
contactos)
(consulte la pág.1, Nº 25)
(USB_13_14 de 9
contactos)
(consulte la pág.1, Nº 24)
(USB_15_16 de 9
contactos)
(consulte la pág.1, Nº 23)
Hay tres bases de
conexiones USB 2.0 en esta
placa base. Cada cabezal
USB 2.0 admite dos
puertos.
Cabezales USB 3.0
(USB3_6_7 de 19 pines)
(consulte la pág.1, Nº 10)
(USB3_8_9 de 19 pines)
(consulte la pág.1, Nº 11)
(USB_9)
(consulte la pág.1, Nº 9)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
dos cabezales y un puerto.
Cada cabezal USB 3.0
admite dos puertos.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA_EXP_0 SATA_EXP_1
SATA3_0SATA3_1 SATA3_2SATA3_3
