Les instructions d’utilisation et celles qui concernent les pièces de rechange sont données à titre indicatif uniquement et
ne nous engagent aucunement. Dans le cadre de notre politique d’amélioration de la qualité de nos produits, nous nous
réservons le droit d’opérer toutes les modifications techniques nécessaires sans préavis.
14 Accessoires
Le fabricant n’accepte aucune responsabilité
causée par une mauvaise utilisation ou des
modifications

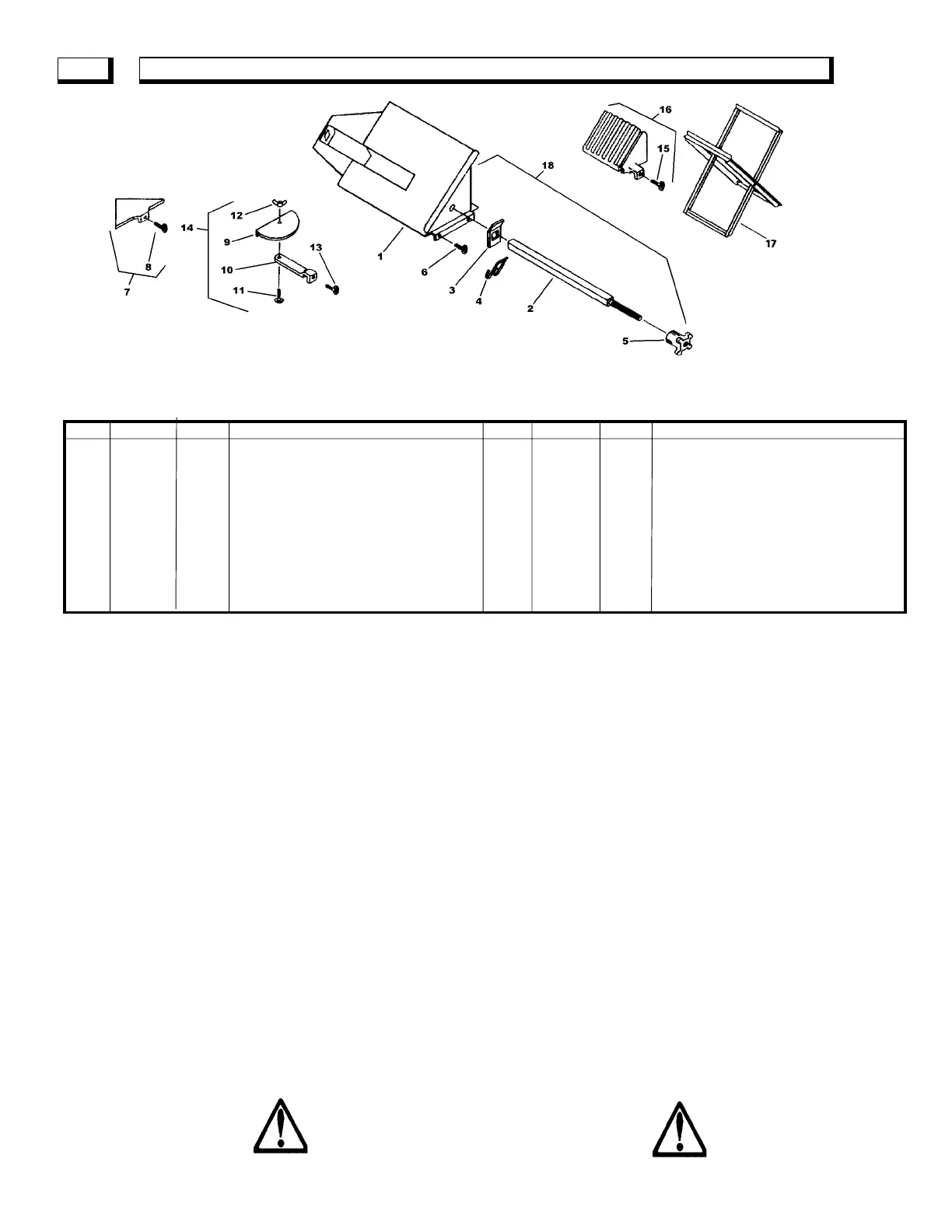

GUIDE-ÉQUERRE RAPPORTEUR GUIDE D’ASSEMBLAGE À ONGLET DE PRÉCISION GUIDE D’ASSEMBLAGE, BORD ARRONDI
PORTE-SCIE PLIANT
Liste de pièces :
Diag. Réf. no. Quantité Description Diag. Réf. no. Quantité Description
1 050104 1
Cadre, onglet 10 ———— 1 ———————
2 050107 1
Barre, blocage 11 020011 1 ———————
3 050105 1
Clip, butée 12 020244 1 ———————
4 050106 1
Ressort 13 189737 1 Vis, oreilles 1/4 po – 20 x 1”
5 050103 1 Bouton 14 051010 1 Rapporteur
6 020598 2 Vis, oreilles 1/4 po – 20 x 1” 15 020598 1 Vis, oreilles 1/4 po – 20 x 1”
7 051020 1 Assemblage à onglet, 45° 16 051030 1 Support, guide, bord arrondi Bullnose)
8 189737 1 Vis, oreilles 1/4 po – 20 x 1” 17 051041 1 Porte-scie (tuiles et carreaux)
9 ———— — ——————— 18 050102 1 Support, cadre à onglet
GUIDE DE REFEND : N/P 051000 – Le guide de refend est
un accessoire standard fourni avec chaque scie à tuiles et
carreaux. Il sert à assurer une position répétée pour des
coupes de refend en attendant d’être repositionné. Ce guide
se fixe sur la butée arrière usinée du chariot de transport.
RAPPORTEUR RÉGLABLE : P/N 051010 – Le rapporteur
peut servir pour les coupes de refend à des angles connus. Il
se fixe sur la butée arrière.
GUIDE-ÉQUERRE : P/N 051020 - C’est un onglet non
réglable utilisé pour positionner rapidement le carreau à 45
degrés sur le côté gauche ou droit. Il sert souvent pour des
coupes de refend en diagonale répétées. Il se fixe sur la butée
arrière.
GUIDE D’ASSEMBLAGE À ONGLET, BORD ARRONDI : P/N 051030 -
C’est un guide fixe qui permet de positionner le carreau pour
une coupe en onglet de 45 degrés. Il se fixe sur la butée
arrière.
GABARIT D’ASSEMBLAGE À ONGLET DE PRÉCISION : P/N 161480
– C’est un dispositif fixe à 45 degrés comportant une bride
réglable servant à tenir le carreau pour la coupe en onglet. Il
se fixe sur la butée arrière.
PORTE-SCIE PLIANT : P/N 051041 - Ce porte-scie
monobloc stable permet de mettre la scie à tuiles et carreaux
FELKER® debout pour faciliter le travail, Il se plie à plat de
façon commode pour le remisage et le transport.
