13

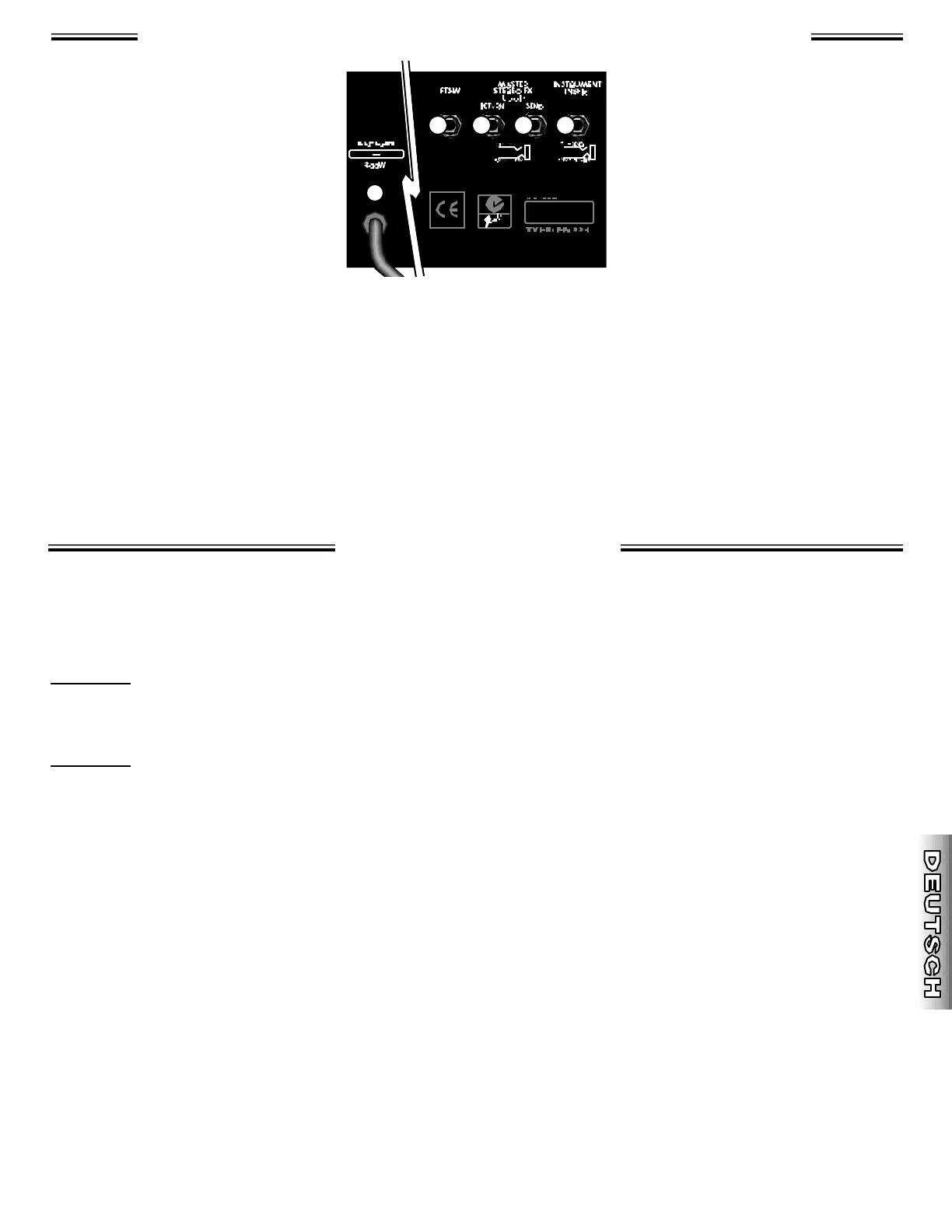

A . LINE CORD — Das Netzkabel muss
an eine geerdete Netzsteckdose
angeschlossen werden, die die auf
der Ve r s t ä r k e rrückseite unter
INPUT POWER angegebene
Spannung und Frequenz liefert .
B . FOOTSWITCH — Anschluss-
buchse für den optionalen
Fußschalter (ART.-NR. 037659)
zum externen Ein- und Aus-
schalten des Chorus. Bei
Ve r wendung des Fußschalters sind
dessen Einstellungen gegenüber
dem Chorus-Schalter an der Frontseite vorrangig. HINWEIS: Für den
Anschluss des Fußschalters können Sie ein beliebiges Standard k a b e l
v e r wenden, wobei nicht abgeschirmte Lautsprecherkabel besser
geeignet sind als Coax-Gitarre n k a b e l .
C . RETURN — Über diesen symmetrischen Line-Eingang mit 6,3-mm-
S t e reoklinkenbuchse können externe Effektgeräte wie z. B. ein digi-
tales Delay- oder Chorusgerät angeschlossen werden. Beim
Acoustasonic Junior liegt an der Spitze des Klinkensteckers der linke
Kanal und am Ring der rechte Kanal an.
D. SEND — Über diesen sym-
metrischen Line-Ausgang mit 6,3-
m m - S t e reoklinkenbuchse steuert
das Bussignal des Acoustasonic
Junior externe Effektgeräte an, z.
B. ein digitales Delay- oder
C h o rusgerät. Beim Acoustasonic
Junior liegt an der Spitze des
Klinkensteckers der linke Kanal
und am Ring der rechte Kanal an.
Diese Buchse kann ebenfalls als
Line-Out-Ausgang verwendet wer-
den.
E. INSTRUMENT INSERT — Über
diesen unsymmetrischen Phone-
Ein- und Ausgang mit 6,3-mm-
S t e reoklinkenbuchse werd e n
externe Effektgeräte wie z. B. digi-
tale Delay- oder Hallgeräte
angeschlossen. Für diese Buchse
ist ein spezielles
“
Y ” - L i n e - K a b e l
(Stereo auf zwei Mono) erforderlich.
Beim Acoustasonic Junior liegt an
der Spitze des Klinkensteckers der
“
Send”- und am Ring der
“
Return”-
Anschluss an.
B
B
e
e
d
d
i
i
e
e
n
n
l
l
e
e
i
i
s
s
t
t
e
e
a
a
u
u
f
f
d
d
e
e
r
r
V
V
e
e
r
r
s
s
t
t
ä
ä
r
r
k
k
e
e
r
r
r
r
ü
ü
c
c
k
k
s
s
e
e
i
i
t
t
e
e
T
T
e
e
c
c
h
h
n
n
i
i
s
s
c
c
h
h
e
e
D
D
a
a
t
t
e
e
n
n
TYP: PR 334
ARTIKELNUMMER: 022-1302-000 (120 V) USA 022-1332-000 (240 V) Aust
022-1342-000 (230 V) UK 022-1362-000 (230 V) Eur 022-1372-000 (100 V) Jpn
STROMVERSORGUNG: 300 W
ENDSTUFE
AUSGANGSLEISTUNG: 40 W RMS pro Kanal, (80 W RMS gesamt) an 8Ω bei < ,12 % THD, beide
Kanäle in Betrieb
EMPFINDLICHKEIT: 640mV bei Stereo Effects Return (beide Kanäle)
VORSTUFE
EINGANGSIMPEDANZ: 10 MΩ (Instr), 3,6 kΩ (Mic), 36,4 kΩ (Line/Instr)
EMPFINDLICHKEIT BEI VOLLER LEISTUNG: 12,75mV (Instr), 5 mV (Mic), 50 mV (Line/Instr)
KLANGREGLER: Tre b l e : + / - 1 5 dB bei 15 kHz (Instr), +/-15 dB bei 15 kHz (Mic/Line/Instr)
Mid: + / - 1 2 dB bei 1 kHz (Instr)
B a s s : + / - 1 2 dB bei 100 Hz (Instr), +/-12 dB bei 50 Hz (Mic/Line/Instr)
FEEDBACK-KNOPF: -10 dB von 80 Hz bis 700 Hz (Instrumentenkanal)
STRING DYNAMICS: 0 bis -15 dB bei 6,3 kHz (Instrumentenkanal)
PHANTOMSPANNUNG: +15 V Gleichspannung (Mic)
LAUTSPRECHERAUSSTATTUNG: Zwei Fender Special Design 8”-Lautsprecher (ART.-NR. 051016)
Ein Piezo-Hochtöner (ART.-NR. 049260)
ABMESSUNGEN: Höhe: 39 cm
Breite: 57 cm
Tiefe: 26 cm
GEWICHT: 19,5 kg
Fender
®
ist eine eingetragene Marke von FMIC
Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.
