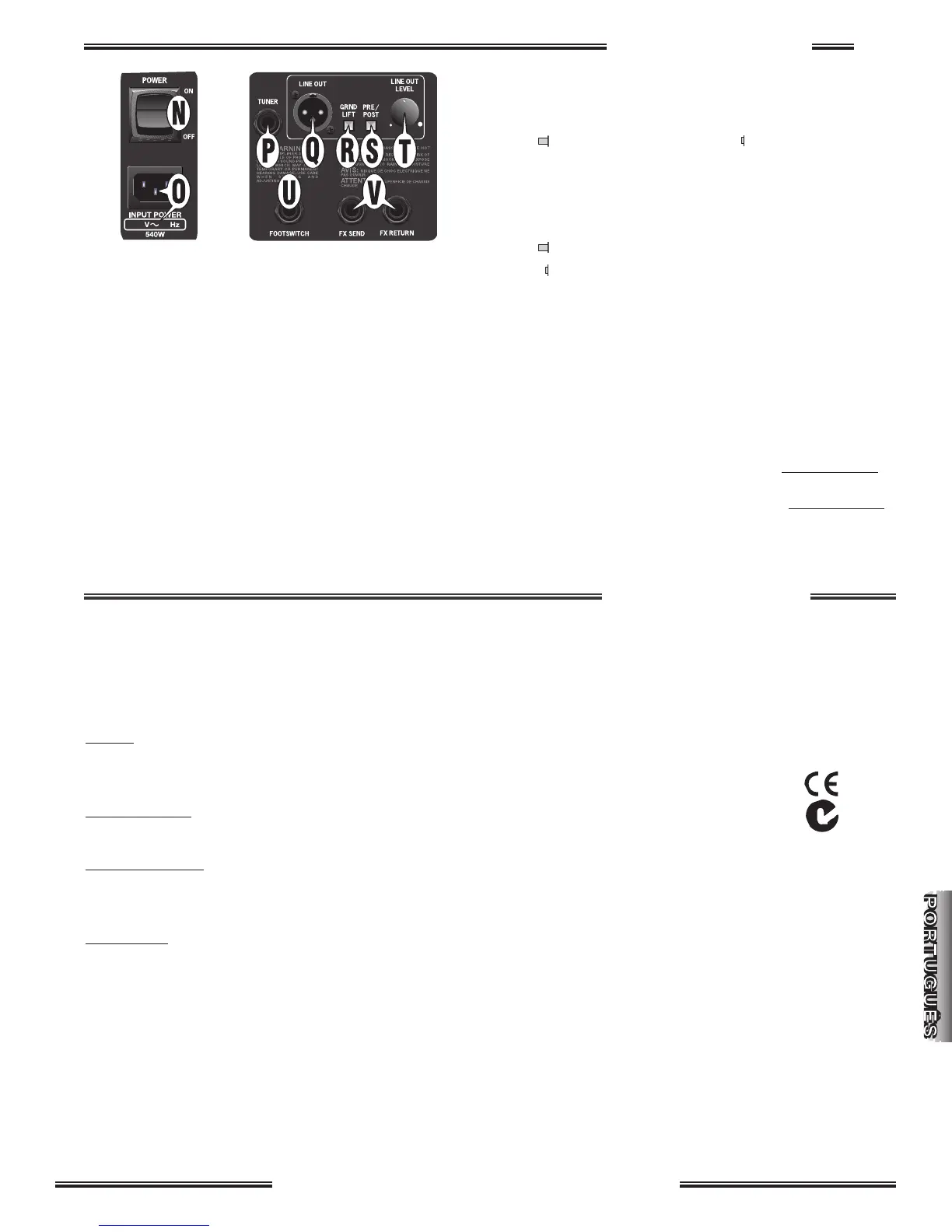

N. POWER SWITCH - Liga e desliga o amplificador.
O. IEC POWER SOCKET - Conecta o fio de
alimentação (incluído) ao terminal de terra AC de
acordo com a voltagem e freqüência de potência
nominal especificada no painel traseiro do seu
amplificador.
P. TUNER - Conecte o sintonizador de sua guitarra
aqui. Use MUTE {I} para silenciar saída de áudio
enquanto estiver sintonizando.
Q. LINE OUT - Jack balanceado para saída XLR para
reforço de som e equipamento de gravação.
R. GROUND LIFT - Desconecta o terminal de terra
LINE OUT {Q} (pino-1) que pode reduzir ruídos em
algumas situações.
GROUNDED (normal) GROUND LIFTED
S. PRE/POST EQ - Abastece o jack LINE OUT com
o
sinal tanto antes quanto depois de este ser
processado pelos circuitos de tom e equalização do
amplificador.
PRE (tom/EQ bypassed)
POST (tom/EQ ativo)
T. LINE OUT LEVEL - Ajusta o nível de sinal de saída
do jack LINE OUT {Q}.
U. PEDALEIRA - Conecte a pedaleira (incluída) para
permitir ligar e desligar o REVERB , TUNER MUTE e
o EFFECTS LOOP à distância.
OBSERVAÇOES:
Quando conectados, os botões da pedaleira
sobrepõem os controles correspondentes no painel
frontal.
V. FX SEND / FX RETURN - (1) Efeitos Loop -
Conecte FX SEND à sua entrada de efeitos, e a
saída de efeitos ao FX RETURN. (2) Amp Múltipla -
Conecte FX SEND da unidade primária ao FX
RETURN da unidade auxiliar. A unidade primária
controla todas as unidades auxiliares.
17
E
E
EE
s
s
ss
p
p
pp
e
e
ee
c
c
cc
i
i
ii
f
f
ff
i
i
ii
c
c
cc
a
a
aa
ç
ç
çç
õ
õ
õõ
e
e
ee
s
s
ss
TIPO: PR 411
PEÇAS NÚMEROS: 2289500000 (120V, 60Hz) USA 2289503000 (240V, 50Hz) AUS 2289504000 (230V, 50Hz) UK
2289506000 (230V, 50Hz) EUR 2289507000 (100V, 50Hz) JPN
POTÊNCIA REQUERIDA: 540W
PREAMP IMPEDÂNCIA DE ENTRADA: NORMAL: 1MΩ -10dB PAD: 1MΩ
SENSIBILIDADE COM POTÊNCIA TOTAL: NORMAL: 19mV -10dB PAD: 40mV
NÍVEL NOMINAL: NORMAL: 145mV -10dB PAD: 300mv
POTÊNCIA DE AMP SENSIBILIDADE: 1.4V R.M.S., 1kHz
POTÊNCIA DE SAÍDA: 200W R.M.S. para 4Ω @ < 0.1% T.H.D., 1 kHz
CONTROLES DE TOM EQ TILT: ±10dB, freqüência de transição : 350Hz
GRAVE/AGUDO: GRAVE: ± 15dB @ 50Hz AGUDO: ± 15dB @ 10kHz
MID SEMI-PARAMÉTRICO : FREQ. MÉDIA: 200Hz para 1.0kHz NÍVEL MÉDIO: ±15dB @ configuração FREQ. MÉDIA
EFEITOS LOOP IMPEDANCIA: ENVIO: 1k
Ω
RETORNO: 11k
Ω
NIVEL NOMINAL: +4dBu (ajustável com controle de nível)
PEDALEIRA: Três botões , incluídos: Reverb, Tuner Mute, Effects Loop (064544)
AUTO-FALANTE: Um 4Ω
Fender® Custom 15 Driver de 15", pr
oduzido nos EUA por Eminence® (064398)
CAPA EXCLUSIVA: Incluída (065532)
DIMENSÕES:
AL
TURA:
21 in (53.3 cm) LARGURA: 20 in (50.8 cm) PROFUNDIDADE: 12.5 in (31.8 cm)
PESO:
65 lb
(29.5 kg)
Especificações do produto estão submetidas a mudanças sem aviso prévio.
