13

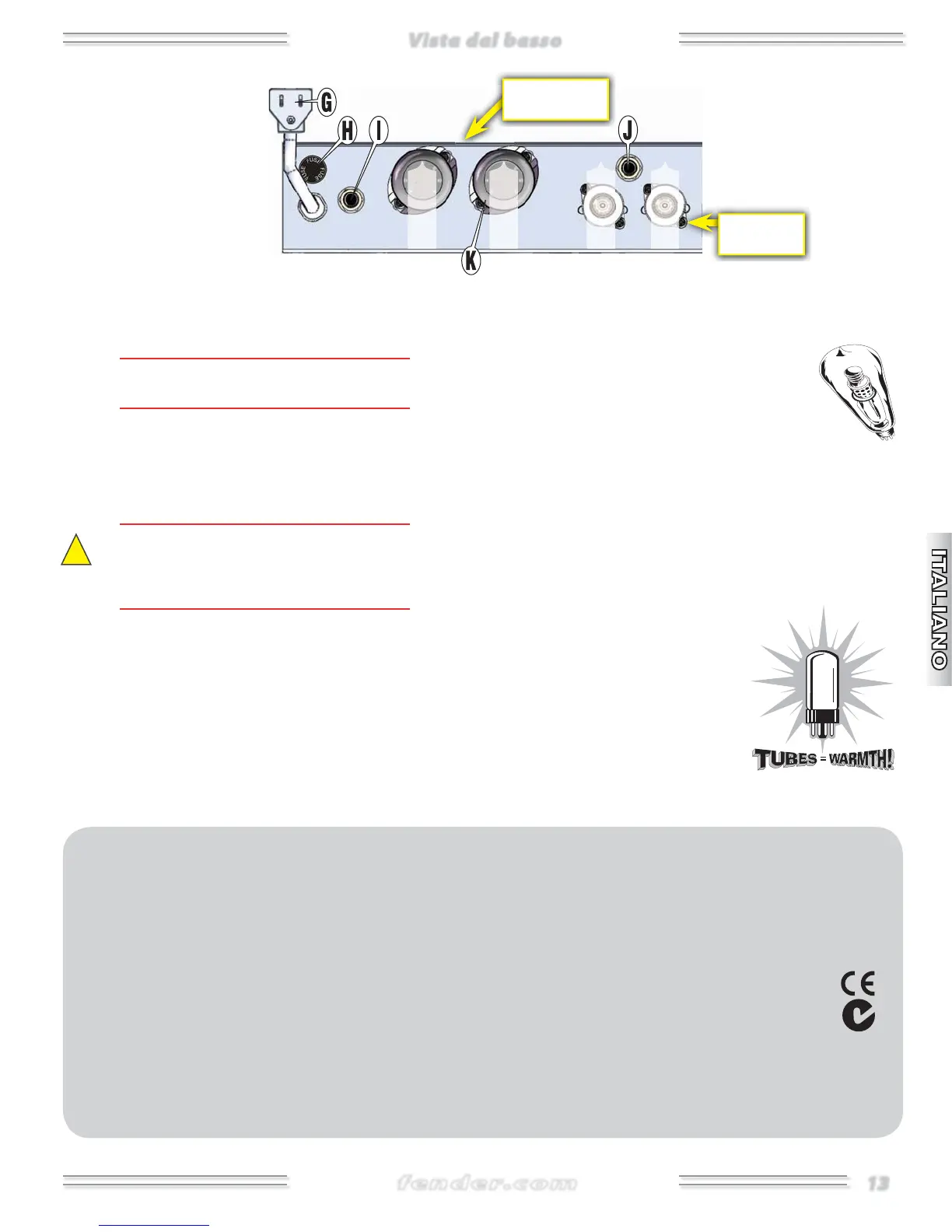

Vista dal basso
12
A
X
7
12
A
X
7
6
V
6
GT
5
Y
3
GT
G. CAVO DI ALIMENTAZIONE Collegalo a una presa con messa
a terra rispettando le specifiche di voltaggio e frequenza
indicate sull’etichetta dell’amplificatore.
♫
Guardando il retro dell’amplificatore, l’etichetta si trova
all’interno del cabinet, sul lato sinistro.
H. FUSIBILE Protegge l’amplificatore dagli sbalzi di corrente. Se
dovesse saltare, sostituiscilo con un altro fusibile di tipo e classe
equivalente, come indicato nell’etichetta dell’amplificatore.
I. JACK PER ALTOPARLANTE Per collegare l’altoparlante
interno o un cabinet esterno da .
Un altoparlante deve SEMPRE essere collegato a questo jack
quando l’amplificatore è acceso onde evitare di danneggiare
l’unità. Quando cambi i collegamenti dell’altoparlante, spegni
l’amplificatore spostando l’accensione su OFF.
J. JACK PER PEDALE Collega qui l’interruttore a pedale
opzionale per attivare/disattivare a distanza l’effetto Vibrato.
K. FENDER® GROOVE TUBES® Il tuo nuovo amplificatore
Fender è dotato di valvole di altissima qualità fabbricate da vari
produttori in tutto il mondo. A causa di occasionali irregolarità
nelle forniture, lo specifico tipo di valvola utilizzato in ciascun
amplificatore può subire variazioni senza preavviso.
Quando sostituisci le valvole di uscita, verifica i dettagli riportati
sulle valvole originali fornite con l’amplificatore. Per esempio,
le valvole di tipo V usate da Fender includono versioni VC,
VCQ, VRD e altre. L’installazione di un tipo diverso può
richiedere significative regolazioni da parte di
un tecnico qualificato al fine di evitare una
riduzione delle prestazioni dell’amplificatore e
della durata delle valvole.
Inoltre Fender Groove Tubes testa e classifica
molte delle nostre valvole di uscita in base
alle loro prestazioni misurate. Queste valvole
riportano una classificazione di precisione da a , e talvolta
una classificazione approssimativa indicata dal colore BLU,
BIANCO o ROSSO. L’ideale è sostituire una coppia originale
di valvole bilanciate con un’altra coppia avente la stessa
classificazione di precisione (ed eventualmente la stessa
classificazione approssimativa). Tuttavia, le valvole sostitutive
con classificazione di precisione superiore o inferiore di un
numero rispetto all’originale possono essere utilizzate senza
bisogno di regolare nuovamente il bias dell’amplificatore.
Per qualsiasi domanda, contatta il
tuo rivenditore Fender o un centro
assistenza autorizzato.
Specifiche
TIPO: PR 1171
CODICI PRODOTTO: 8161500000 (120V, 60Hz) 8161501000 (110V, 60Hz) TW 8161503000 (240V, 50Hz) AUS 8161504000(230V, 50Hz) UK
8161505000 (220V, 50Hz) ARG 8161506000 (230V, 50Hz) EUR 8161507000 (100V, 50/60Hz) JPN 8161509000 (220V, 60Hz) ROK
ALIMENTAZIONE: REQUISITI: 60W USCITA: 5W RMS in 4Ω @ 10% THD, 1kHz
IMPEDENZA INGRESSO: INGRESSO 1: 1MΩ INGRESSO 2: 136kΩ
ALTOPARLANTE: 1 Weber da 8" (20cm), 4Ω, con magnete AlNiCo (C/P: 0077212000)
VALVOLE: una 6V6GT (C/P: 0023564000); una 5Y3GT (C/P: 0023614000); due 12AX7 (C/P: 0013341000)
FUSIBILE: VERSIONI A 100V–120V: F 1,25A L, 250V VERSIONI A 220V–240V: F 1A L, 250V
ACCESSORI: INTERRUTTORE A PEDALE (OPZIONALE): 1 tasto, Vibrato on/off (C/P: 0994049000) COPERTURA ANTIPOLVERE (INCLUSA): (C/P: 0077214000)
DIMENSIONI: ALTEZZA: 34,3 cm LARGHEZZA: 31,8 cm PROFONDITÀ: 19,8 cm PESO: 7,5 kg
Le specifiche dei prodotti sono soggette a modifica senza preavviso.
Retro dell’am-
plificatore
Posizione
delle valvole
!
