15

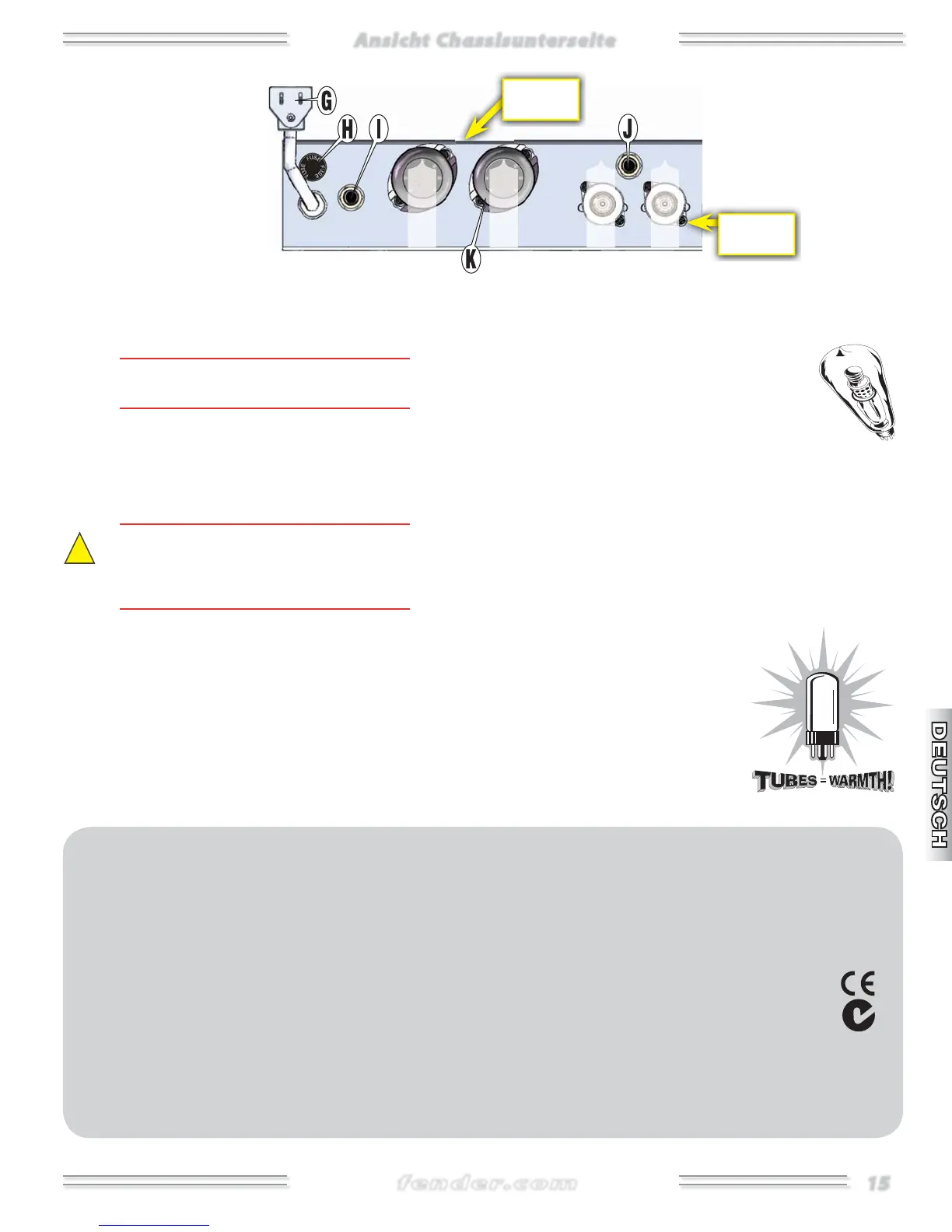

Ansicht Chassisunterseite
Ansicht Chassisunterseite
12
A
X
7
12
A
X
7
6
V
6
GT
5
Y
3
GT
G. NETZKABEL Schließen Sie das Netzkabel an eine geerdete
Steck dose an, die den Spannungs- und Frequenzangaben auf
dem Info-Label des Amps entspricht.
♫
Das Info-Label finden Sie auf der Innenseite des Gehäuses
links, von der Amp-Rückseite aus gesehen.
H. SICHERUNG Schützt den Verstärker vor elektrischen Fehlern.
Benutzen Sie als Ersatz für eine durchgebrannte Sicherung nur
den Typ und Nennwert, der auf dem Info-Label angegeben ist.
I. BOXENAUSGANG Anschluss für den internen Lautsprecher
oder für eine externe -Box.
!
Bei eingeschaltetem Verstärker muss IMMER ein Lautsprecher
an den BOXENAUSGANG angeschlossen sein, um Beschädig-
ungen zu vermeiden. Schalten Sie den Amp AUS, wenn Sie
Änderungen am Boxenausgang vor nehmen.
J. FUSSSCHALTERBUCHSE Schließen Sie hier einen optiona-
len Fußschalter an, um den Vibrato-Effekt via Fernbedienung
ein/auszuschalten.
K. FENDER® GROOVE TUBES® Ihr neuer Fender-Verstärker ist
mit den hochwertigsten Röhren ausgestattet, die weltweit
von verschiedenen Herstellern bezogen werden. Aufgrund der
manchmal unregelmäßigen Versorgung, kann der spezielle,
in jedem Verstärker verwendete Röhrentyp unangekündigt
gewechselt werden.
Achten Sie beim Ersetzen von Ausgangsröhren bitte auf die
spe ziel len Röhrenmarkierungen auf den Originalröhren, die
ab Werk mit dem Amp geliefert werden.
Beispiel: Zu den von Fender benutzten V
Ausgangsröhrentypen gehören unter anderen:
VC, VCQ, VRD etc. Die Installation eines
anderen Typs erfordert eventuell beträchtliche
Einstellungen durch einen quali fizier ten Tech-
ni ker, um eine vermin derte Verstärker leist ung
und Röhrenlebensdauer zu vermei den.
Zudem testet und sortiert Fender Groove Tubes viele der Aus-
gangs röhren und markiert sie entsprechend der gemes se nen
Leistung mit einer Feinabstufung von - und eventuell
einer Grobabstufung in den Farben BLAU, WEISS oder ROT. Ein
Paar abgestimmter Ausgangsröhren mit der glei chen Fein ab-
stufung (und gegebenenfalls Grobabstufung) wie die Ori gi-
nal röhren sind der perfekte Ersatz. Allerdings können Sie auch
Ersatzröhren, deren Feinabstufung um einen Wert von den
Originalröhren abweicht, ohne erneutes Einmessen der Vor-
span nung verwenden.
Bei Fragen oder Anliegen setzen Sie
sich bitte mit Ihrem Fender-Fach-
händler oder einem autorisierten
Service Center in Verbindung.
Technische Daten
TYP: PR 1171
TEILENUMMERN: 8161500000 (120V, 60Hz) 8161501000 (110V, 60Hz) TW 8161503000 (240V, 50Hz) AUS 8161504000 (230V, 50Hz) UK
8161505000 (220V, 50Hz) ARG 8161506000 (230V, 50Hz) EU 8161507000 (100V, 50/60Hz) JPN 8161509000 (220V, 60Hz) ROK
LEISTUNGSAUFNAHME: 60W AUSGANGSLEISTUNG: 5W RMS an 4Ω @ 10% Klirrfaktor, 1kHz
EINGANGSIMPEDANZ: INPUT 1: 1MΩ INPUT 2: 136kΩ
LAUTSPRECHER: ein 4Ω, 8" (20 cm) Weber mit AlNiCo Magnet (T/Nr: 0077212000)
RÖHREN: eine 6V6GT (T/Nr: 0023564000); eine 5Y3GT (T/Nr: 0023614000); zwei 12AX7 (T/Nr: 0013341000)
SICHERUNG: 100V–120V VERSIONEN: F 1,25A L, 250V 220V–240V VERSIONEN: F 1A L, 250V
ZUBEHÖR: FUSSSCHALTER (OPTIONAL): 1-tastig, Vibrato ein-aus (T/Nr: 0994049000) SCHUTZHÜLLE (INKLUSIVE): (T/Nr: 0077214000)
ABMESSUNGEN: HÖHE: 34,3 cm BREITE: 31,8 cm TIEFE: 19,8 cm GEWICHT: 7,5 kg
Technische Daten können unangekündigt geändert werden.
Amp-
Rückseite
Röhren-
positionen
