19

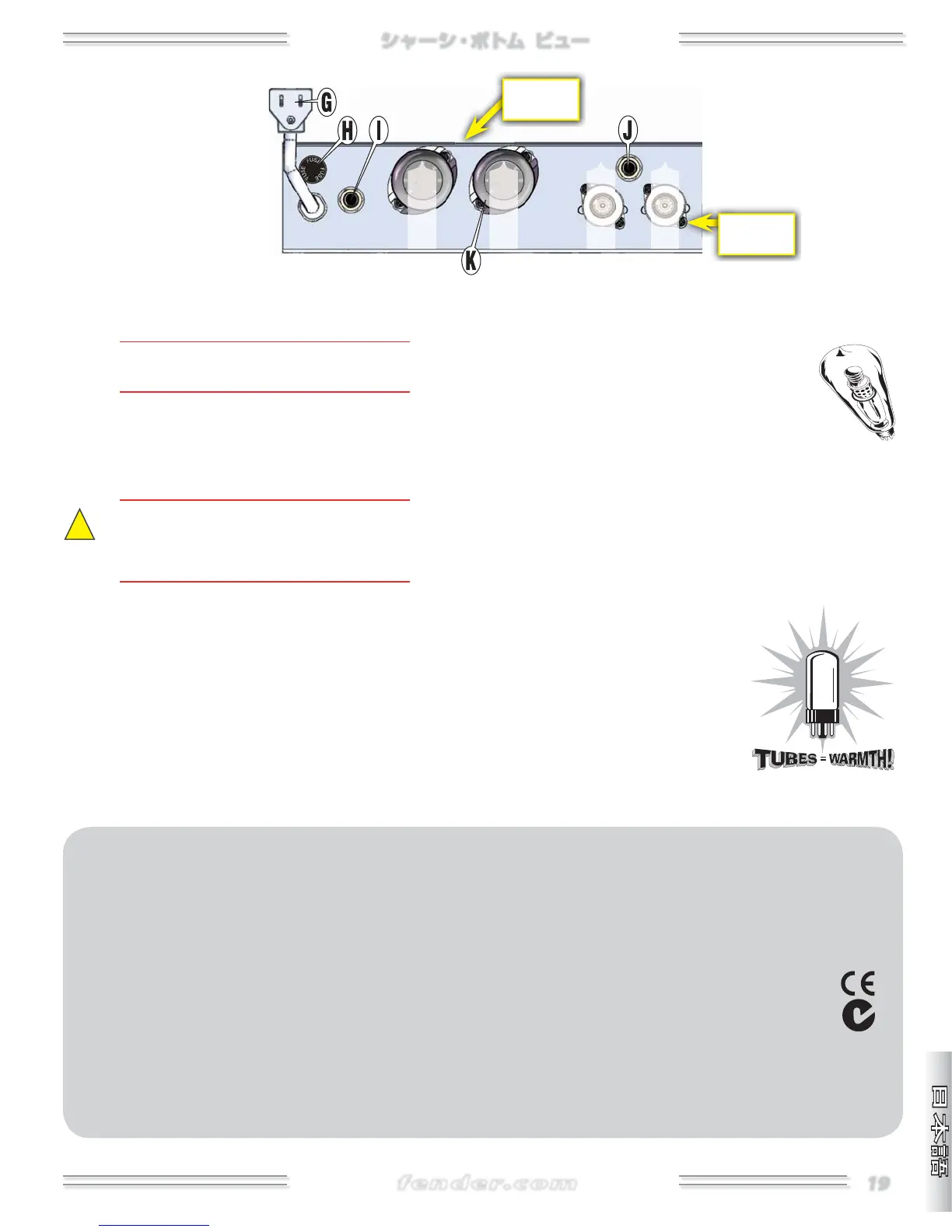

シャーシ・ボトムビュー
12
A
X
7
12
A
X
7
6
V
6
GT
5
Y
3
GT
G. 電源コード アンプのインフォメーション・ラベルに記載された電
圧および周波数に適合した、アース付きコンセントに接続します。
♫
アンプのインフォメーション・ラベルは、アンプ背面から見
て、アンプ・キャビネットの左側内面にあります。
H. ヒューズ電気事故からアンプを守ります。ヒューズが飛んでしま
った場合は、アンプのインフォメーション・ラベルに記載された型
式およびレーティングのものと交換してください。
I. スピーカー・ジャック内蔵スピーカーまたは4Ω外部スピーカ
ー・キャビ ネット に 接 続 す るた め の 端 子 で す。
!
アンプがオンになっている際は、スピーカー・ジャックにスピ
ーカーが常に接続されていないと、ユニットが損傷するおそれ
があります。スピーカー接続の変更は、アンプのスイッチをオ
フにするか、スタンバイ状態で行ってください。
J. フットスイッチ・ジャックオプションのフットスイッチをここに接
続し、ヴィブラートのオン／オフの 切り替えが できます。
K. FENDER® GROOVE TUBES® お買い上げいただいた
Fenderの新しいアンプには、世界中から選りすぐりの、最高品質の
真空管を使用しています。時折供給量の変化により、装備される真
空管の型式が予告無しに変更されることがあります。
出力真空管の交換の際には、アンプに施された、オリジナルの真空
管のファクトリーのマーキングにご留意ください。例えば、Fender
の使用している6V6真空管には: 6V6C;
6V6CQ; 6V6RD;等が含まれます。違う型式の
ものを取付ける場合は、真空管寿命の短縮やアン
プ性能低下のリスクを避けるため、熟練技術者に
よる大幅な調整が必要となります。
さらに、Fender Groove Tubesでは、沢山の出
力真空管をテストし、実測性能に基づいて分類し
ています。分類された真空管は、1-10まで細密
にレーティングされ、大きな区分としてブルー、ホワイト、レッドに
ラベル分けされます。オリジナルの真空管を交換いただく際には、
マッチングしたペアの、同じレーティング（できればブルー、ホワイ
ト、レッドのラベルも一致したもの）の出力真空管をご使用いただ
くのが 理 想 的です。ただし、ファイン・レーティングの番号が、オリ
ジナルと1番違い以内の場合は、アンプのバイアスの再設定をしな
くても、ご使用いただくことができます。
ご質問やお悩みのある場合は、Fenderディーラーもしくは正規サ
ービスセンターへご相談ください。
仕様
型式: PR 1171
品番: 8161500000 (120V, 60Hz) 8161501000 (110V, 60Hz) TW 8161503000 (240V, 50Hz) AUS 8161504000 (230V, 50Hz) UK
8161505000 (220V, 50Hz) ARG 8161506000 (230V, 50Hz) EUR 8161507000 (100V, 50/60Hz) JPN 8161509000 (220V, 60Hz) ROK
電力: 所要電力: 60W 出力: 1kHz 10%THDで5W RMS ／4Ω 負荷時
入力インピーダンス: インプット 1: 1MΩ インプット2: 136kΩ
スピーカー: 1×4Ω、8インチ (20 cm) Weber アルニコマグネット使 用 (品番: 0077212000)
真空管: 1× 6V6GT (品番: 0023564000); 1×5Y3GT (品番: 0023614000); 2×12AX7 (品番: 0013341000)
ヒューズ: 100V–120V バージョン: F 1.25A L,250V 220V–240V バージョン: F 1A L, 250V
アクセサリー: フットスイッチ (オプション): 1ボタン、Vibratoオン／オフ (品番: 0994049000) ダストカバー (付属): (品番: 0077214000)
サイズ: 高さ: 34.3 cm 幅: 31.8 cm 奥行き: 19.8 cm 重量: 7.5 kg
製品の仕様は予告無く変更されることがあります。
アンプ背面
真空管位置
